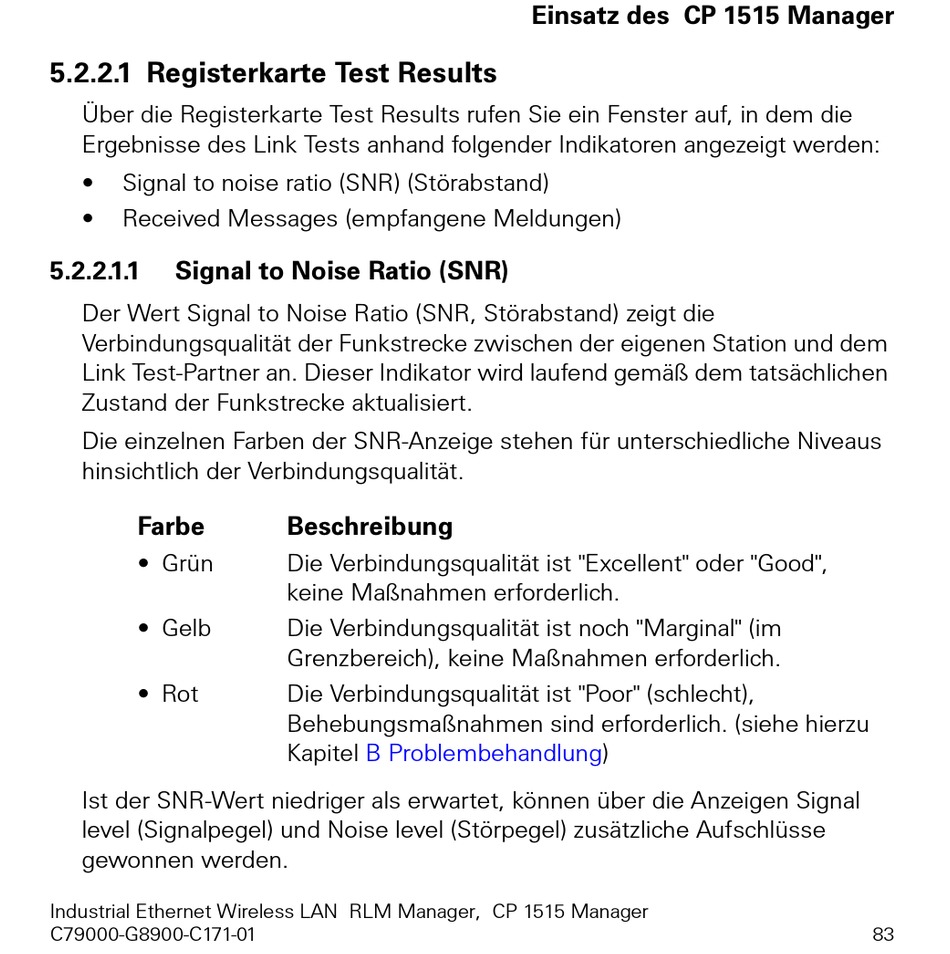

Siemens SIMATIC NET Handbuch Seite 83

 5HJLVWHUNDUWH 7HVW 5HVXOWV
Über die Registerkarte Test Results rufen Sie ein Fenster auf, in dem die
Ergebnisse des Link Tests anhand folgender Indikatoren angezeigt werden:
• Signal to noise ratio (SNR) (Störabstand)
• Received Messages (empfangene Meldungen)
 6LJQDO WR 1RLVH 5DWLR 615
Der Wert Signal to Noise Ratio (SNR, Störabstand) zeigt die
Verbindungsqualität der Funkstrecke zwischen der eigenen Station und dem
Link Test-Partner an. Dieser Indikator wird laufend gemäß dem tatsächlichen
Zustand der Funkstrecke aktualisiert.
Die einzelnen Farben der SNR-Anzeige stehen für unterschiedliche Niveaus
hinsichtlich der Verbindungsqualität.
)DUEH
• Grün
• Gelb
• Rot
Ist der SNR-Wert niedriger als erwartet, können über die Anzeigen Signal
level (Signalpegel) und Noise level (Störpegel) zusätzliche Aufschlüsse
gewonnen werden.
Industrial Ethernet Wireless LAN RLM Manager, CP 1515 Manager
C79000-G8900-C171-01
%HVFKUHLEXQJ
Die Verbindungsqualität ist "Excellent" oder "Good",
keine Maßnahmen erforderlich.
Die Verbindungsqualität ist noch "Marginal" (im
Grenzbereich), keine Maßnahmen erforderlich.
Die Verbindungsqualität ist "Poor" (schlecht),
Behebungsmaßnahmen sind erforderlich. (siehe hierzu
Kapitel B Problembehandlung)
(LQVDW] GHV &3  0DQDJHU
