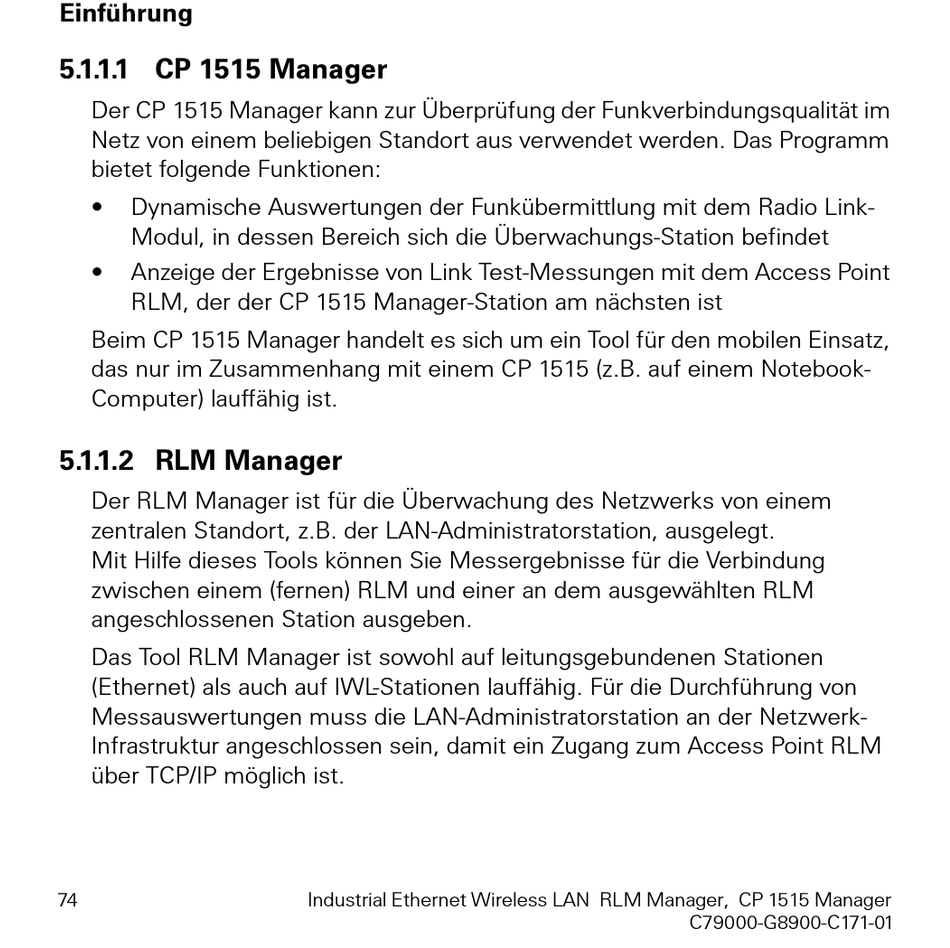

Siemens SIMATIC NET Handbuch Seite 74

(LQIÖKUXQJ
 &3  0DQDJHU
Der CP 1515 Manager kann zur Überprüfung der Funkverbindungsqualität im
Netz von einem beliebigen Standort aus verwendet werden. Das Programm
bietet folgende Funktionen:
• Dynamische Auswertungen der Funkübermittlung mit dem Radio Link-
Modul, in dessen Bereich sich die Überwachungs-Station befindet
• Anzeige der Ergebnisse von Link Test-Messungen mit dem Access Point
RLM, der der CP 1515 Manager-Station am nächsten ist
Beim CP 1515 Manager handelt es sich um ein Tool für den mobilen Einsatz,
das nur im Zusammenhang mit einem CP 1515 (z.B. auf einem Notebook-
Computer) lauffähig ist.
 5/0 0DQDJHU
Der RLM Manager ist für die Überwachung des Netzwerks von einem
zentralen Standort, z.B. der LAN-Administratorstation, ausgelegt.
Mit Hilfe dieses Tools können Sie Messergebnisse für die Verbindung
zwischen einem (fernen) RLM und einer an dem ausgewählten RLM
angeschlossenen Station ausgeben.
Das Tool RLM Manager ist sowohl auf leitungsgebundenen Stationen
(Ethernet) als auch auf IWL-Stationen lauffähig. Für die Durchführung von
Messauswertungen muss die LAN-Administratorstation an der Netzwerk-
Infrastruktur angeschlossen sein, damit ein Zugang zum Access Point RLM
über TCP/IP möglich ist.
74 Industrial Ethernet Wireless LAN RLM Manager, CP 1515 Manager
C79000-G8900-C171-01
