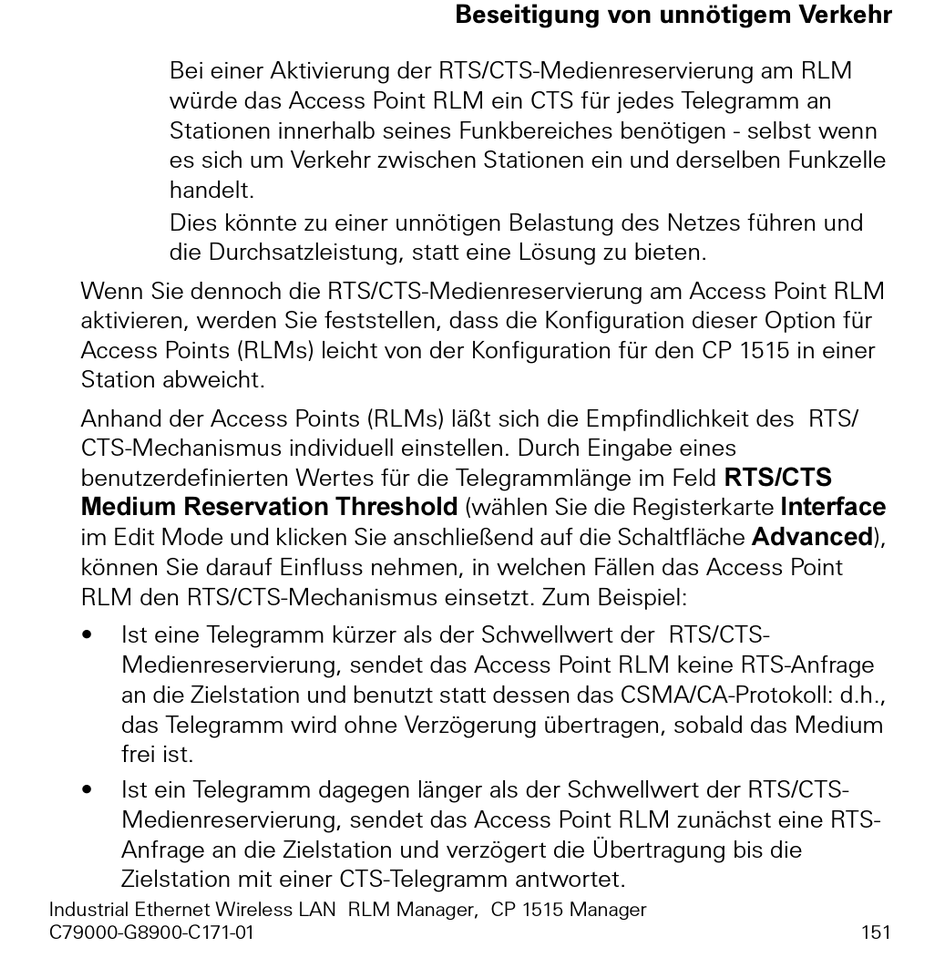

Siemens SIMATIC NET Handbuch Seite 151

Bei einer Aktivierung der RTS/CTS-Medienreservierung am RLM
würde das Access Point RLM ein CTS für jedes Telegramm an
Stationen innerhalb seines Funkbereiches benötigen - selbst wenn
es sich um Verkehr zwischen Stationen ein und derselben Funkzelle
handelt.
Dies könnte zu einer unnötigen Belastung des Netzes führen und
die Durchsatzleistung, statt eine Lösung zu bieten.
Wenn Sie dennoch die RTS/CTS-Medienreservierung am Access Point RLM
aktivieren, werden Sie feststellen, dass die Konfiguration dieser Option für
Access Points (RLMs) leicht von der Konfiguration für den CP 1515 in einer
Station abweicht.
Anhand der Access Points (RLMs) läßt sich die Empfindlichkeit des RTS/
CTS-Mechanismus individuell einstellen. Durch Eingabe eines
benutzerdefinierten Wertes für die Telegrammlänge im Feld
0HGLXP 5HVHUYDWLRQ 7KUHVKROG
im Edit Mode und klicken Sie anschließend auf die Schaltfläche
können Sie darauf Einfluss nehmen, in welchen Fällen das Access Point
RLM den RTS/CTS-Mechanismus einsetzt. Zum Beispiel:
• Ist eine Telegramm kürzer als der Schwellwert der RTS/CTS-
Medienreservierung, sendet das Access Point RLM keine RTS-Anfrage
an die Zielstation und benutzt statt dessen das CSMA/CA-Protokoll: d.h.,
das Telegramm wird ohne Verzögerung übertragen, sobald das Medium
frei ist.
• Ist ein Telegramm dagegen länger als der Schwellwert der RTS/CTS-
Medienreservierung, sendet das Access Point RLM zunächst eine RTS-
Anfrage an die Zielstation und verzögert die Übertragung bis die
Zielstation mit einer CTS-Telegramm antwortet.
Industrial Ethernet Wireless LAN RLM Manager, CP 1515 Manager
C79000-G8900-C171-01
%HVHLWLJXQJ YRQ XQQÐWLJHP 9HUNHKU
(wählen Sie die Registerkarte
576&76
Ã
,QWHUIDFH
$GYDQFHG
),
151
