Abmessungen; Einbau - gefran GFXTERMO4 Bedienungsanleitung Und Sicherheitshinweise

2.5 A
Bmessungen

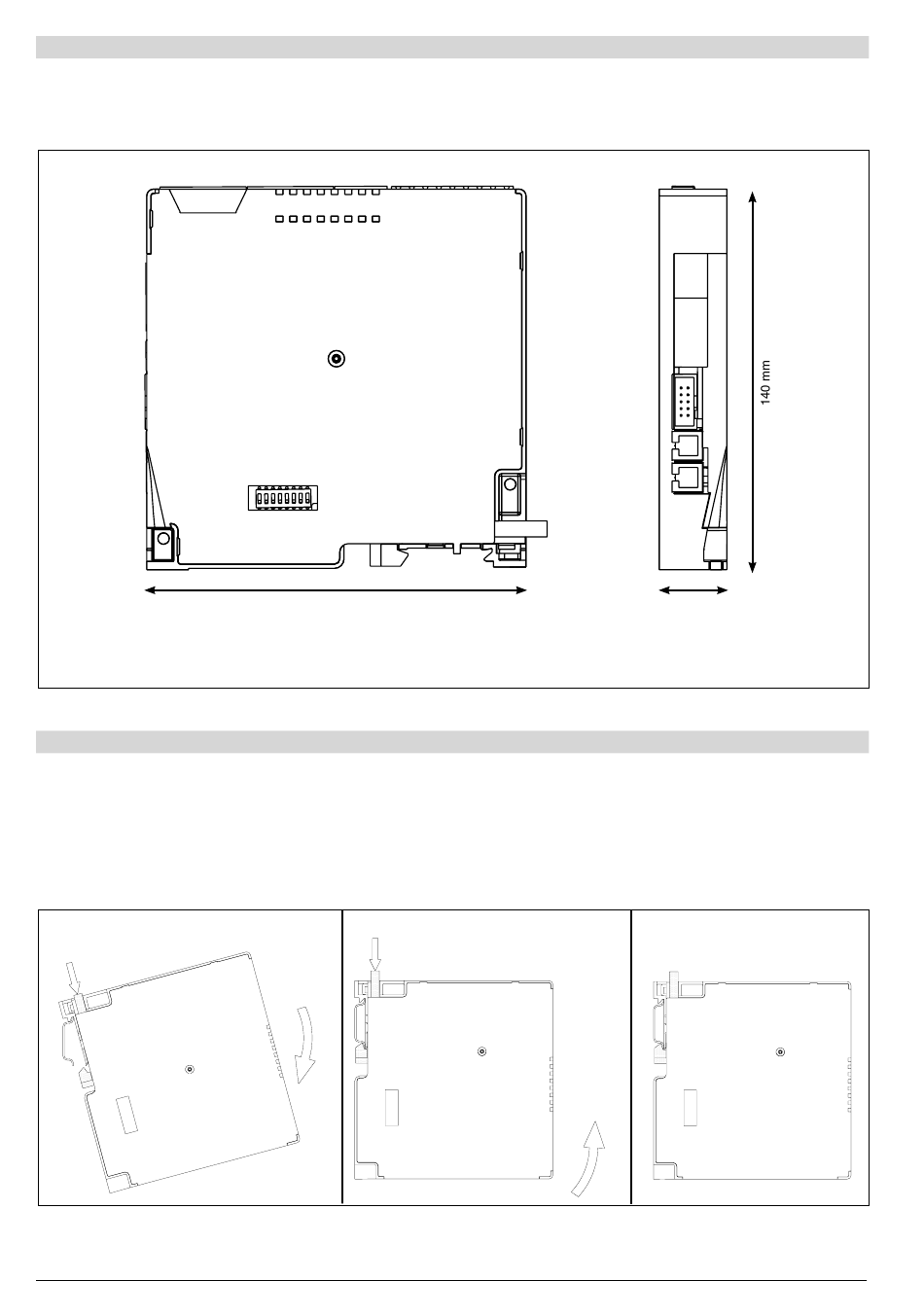

Das Gerät kann auf DIN-Profilschiene (EN50022) oder mit Schrauben (5MA) befestigt werden.
Siehe die Abbildungen 1 und 2. Alle Maßangaben sind in mm.
Abbildung 1
2.6 e
inBAu
Zum richtigen Einschnappen/Lösen des Moduls auf die/von der DIN-Schiene wie folgt vorgehen:
- Den Schieber zum Einschnappen/Lösen gedrückt halten.
- Das Modul einsetzen/lösen.
- Den Schieber loslassen.
Abbildung 2
DRÜCKEN
6
140 mm
Abbildung 3
DRÜCKEN
DREHEN
25 mm
Abbildung 4
DREHEN
80396M_MHW_GFXTERMO4_02-2014_DEU
