3.2
Beschreibung Erweiterungsleiterplatte

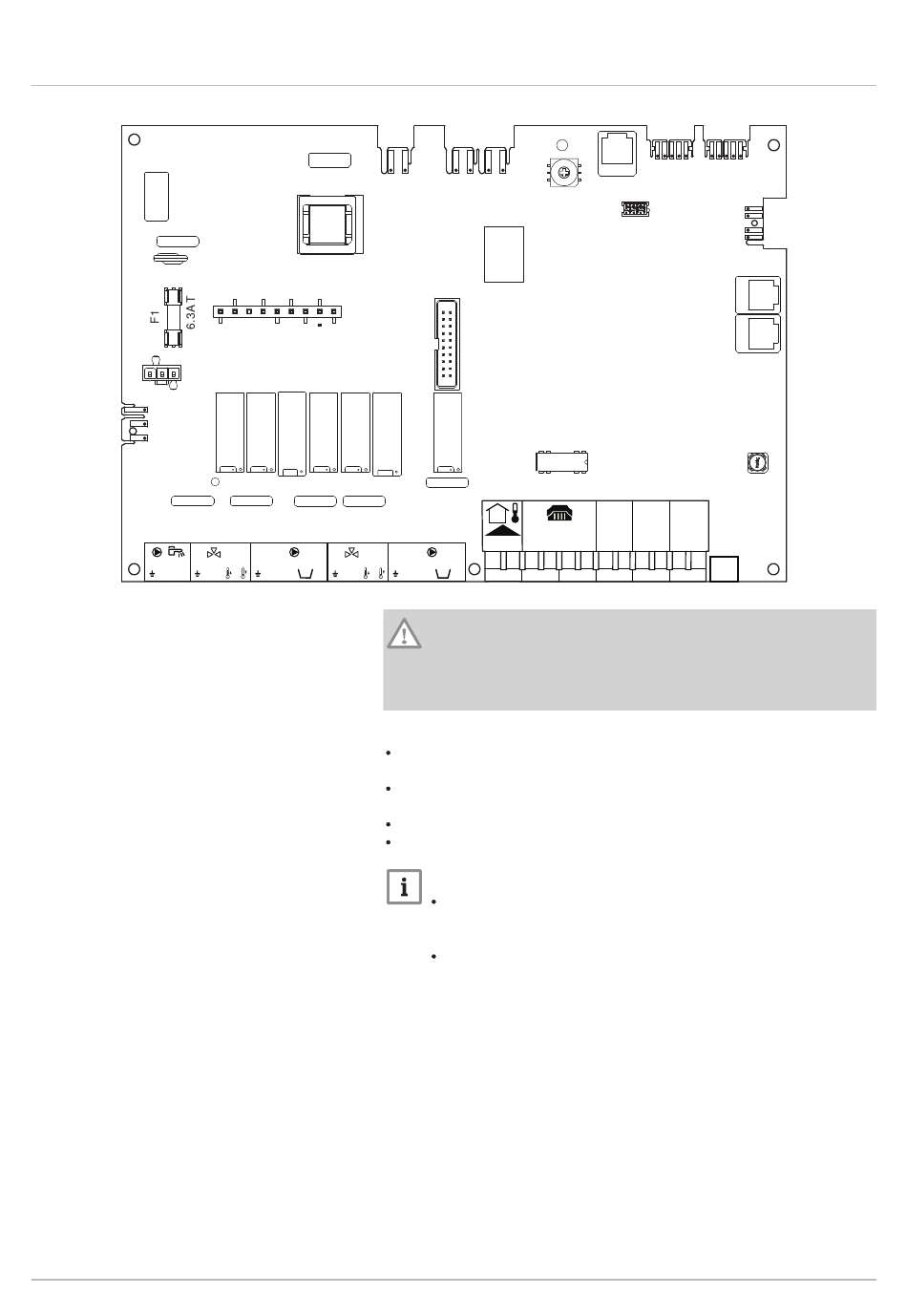

Abb.4
SCB-10 Erweiterungsleiterplatte
X12
X13
N L
7698981 - v.01 - 02022018
X8
X15
TS
+
B
B
A
N L
N
N
X10
X11
X9
X1
S out
4
3
TS
+
A
N L
S.SYST.1
S.SYST.2
Vorsicht!
Die TAS-Anode (Titan Active System) des Warmwasserspeichers
an den Steckverbinder TA anschließen. Wenn der Warmwasser
speicher über keine TAS-Anode verfügt, die Simulationsanode (=
Zubehör) anschließen
Die Erweiterungsleiterplatte SCB-10 weist folgende Merkmale auf:
Regelung von 2 (Mischer-)kreisen an Steckverbinder X15 angeschlos
sen
Regelung eines dritten (Mischer-)kreises über eine Erweiterungsleiter
platte (=Zubehör) an Steckverbinder X8 angeschlossen
Regelung einer Warmwasserkreises (WW)
Kaskadenlayoutoptionen
Wichtig:
Die Regelungsleiterplatte SCB-10 für den Heizkessel wird beim
Einbau automatisch von der Automatik der Heizkesselsteuerung
erkannt.
Beim Entfernen dieser Leiterplatte zeigt der Heizkessel einen
Fehlercode an. Um diesen Fehler zu vermeiden, muss direkt
nach dem Entfernen dieser Leiterplatte eine automatische Er
kennung ausgeführt werden. Fachhandwerker-Menü >
Erweitertes Wartungsmenü > Reset CAN matrix > OK
L-BUS
X2
SP
RS
S-BUS
X14
0-10V
+
-
2
1
RU.C
RU.B
RU.A
+TA-
S.DHW
S.DEP.C S.DEP.B S.DEP.A
3 Produktbeschreibung
X3
X5
X4
X17
AD-4000000-02
9
