Fijación del termostato

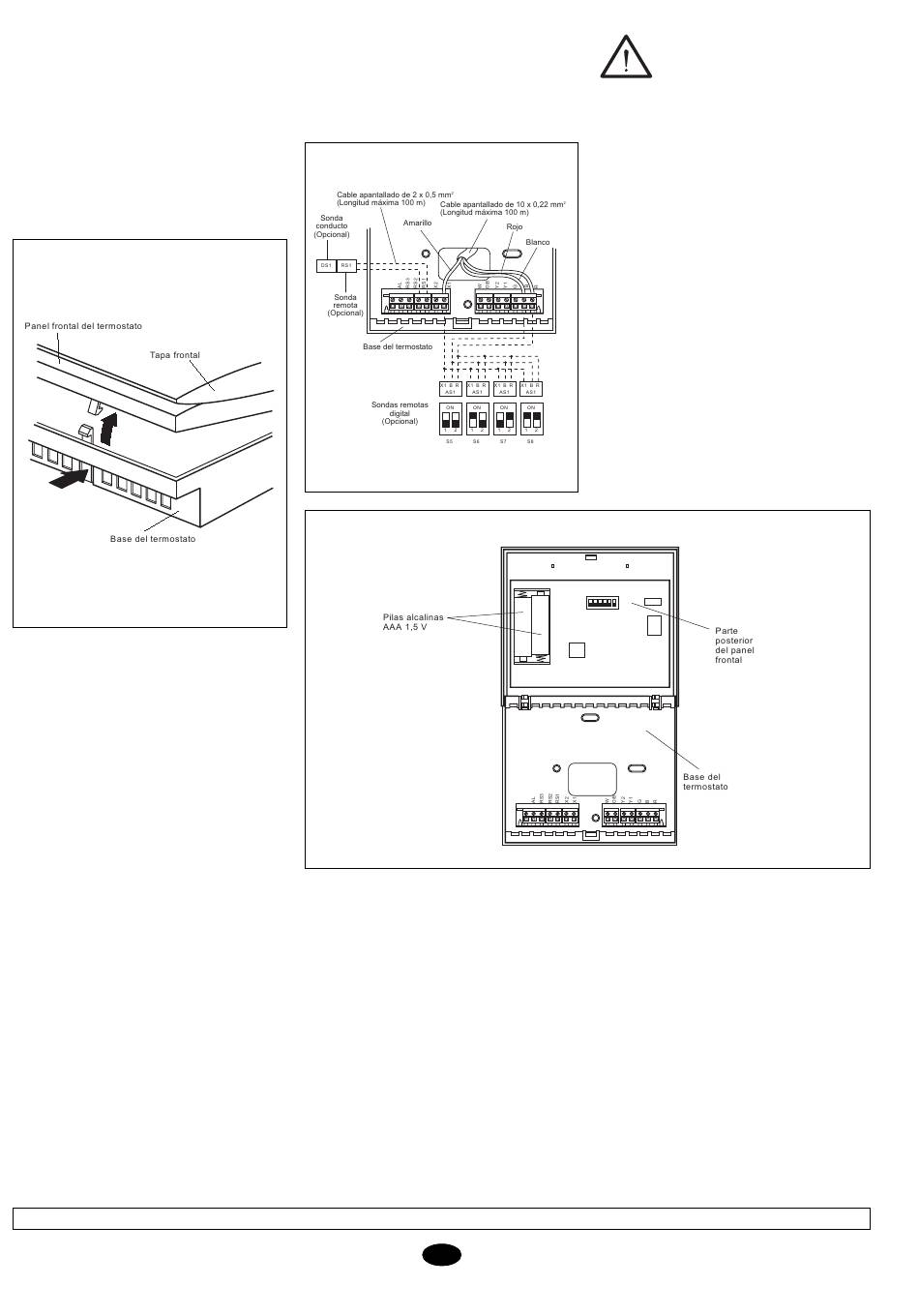

Para fijar el termostato a la pared debe-
mos abrir el panel frontal y dejar al descu-
bierto la base del termostato. Para ello pro-
ceder según se indica en el siguiente di-
bujo:
1- Presionar la legüeta de plástico situa-
da en la base del termostato en el sen-
tido que indica la flecha A.
2- Al mismo tiempo que efectuamos la pre-
sión A, hacer vascular el panel frontal
en el sentido que indica la flecha B.
B
A
Los orificios que encontramos en la base y
que están dispuestos para su fijación, son
coincidentes con las cajas eléctricas es-
tandar existentes en el mercado.
En el caso de que el cable de conexión no
nos llegue a través de una caja eléctrica,
deberemos fijar el termostato a la pared
mediante los tacos y tornillos suministra-
dos.
Tener en cuenta que el orificio rectangular
que se encuentra en el centro de la base
es para albergar el paso del cable de co-
nexiones eléctricas.
Datos y medidas susceptibles de variación sin previo aviso.
8
Conexiones eléctricas estan-
dar termostato DPC-1
mostato con comunicaciones)
Una vez fijada la base a la pared, procede-
remos a la conexión eléctrica del termos-
tato según se indica en la figura siguiente:
E
Precaución
Se debe utilizar cable apantalla-
(para ter-
do de 10 x 0,22 mm
gitud máxima de 100 m entre el
termostato y la placa de control. Las conexio-
nes a realizar son R, B y X1. (Los otros 7
cables son necesarios si se quiere utilizar
un termostato con relés con las conexiones
G, Y1, Y2, O/B, W).
Para las conexiones del sensor remoto se
debe utilizar cable apantallado de 2 x 0,5
mm 2 con una longitud máxima de 100 m entre
el termostato y el sensor. Las conexiones a
realizar son RS1 y RS2.
Para la conexión de la sonda remota digital
se debe utilizar cable apantallado de 3 x
0,5mm 2 con una longitud máxima de 100m
entre el termostato y la última sonda. Las
conexiones a realizar son: R, B y X1
Para el correcto funcionamiento del termos-
tato es imprescindible haber efectuado co-
rrectamente las conexiones eléctrica y ha-
ber colocado las dos pilas alcalinas AAA
de 1,5 V que se ubican en la parte posterior
del panel frontal, según se indica en la figu-
ra siguiente:
2
con una lon-
