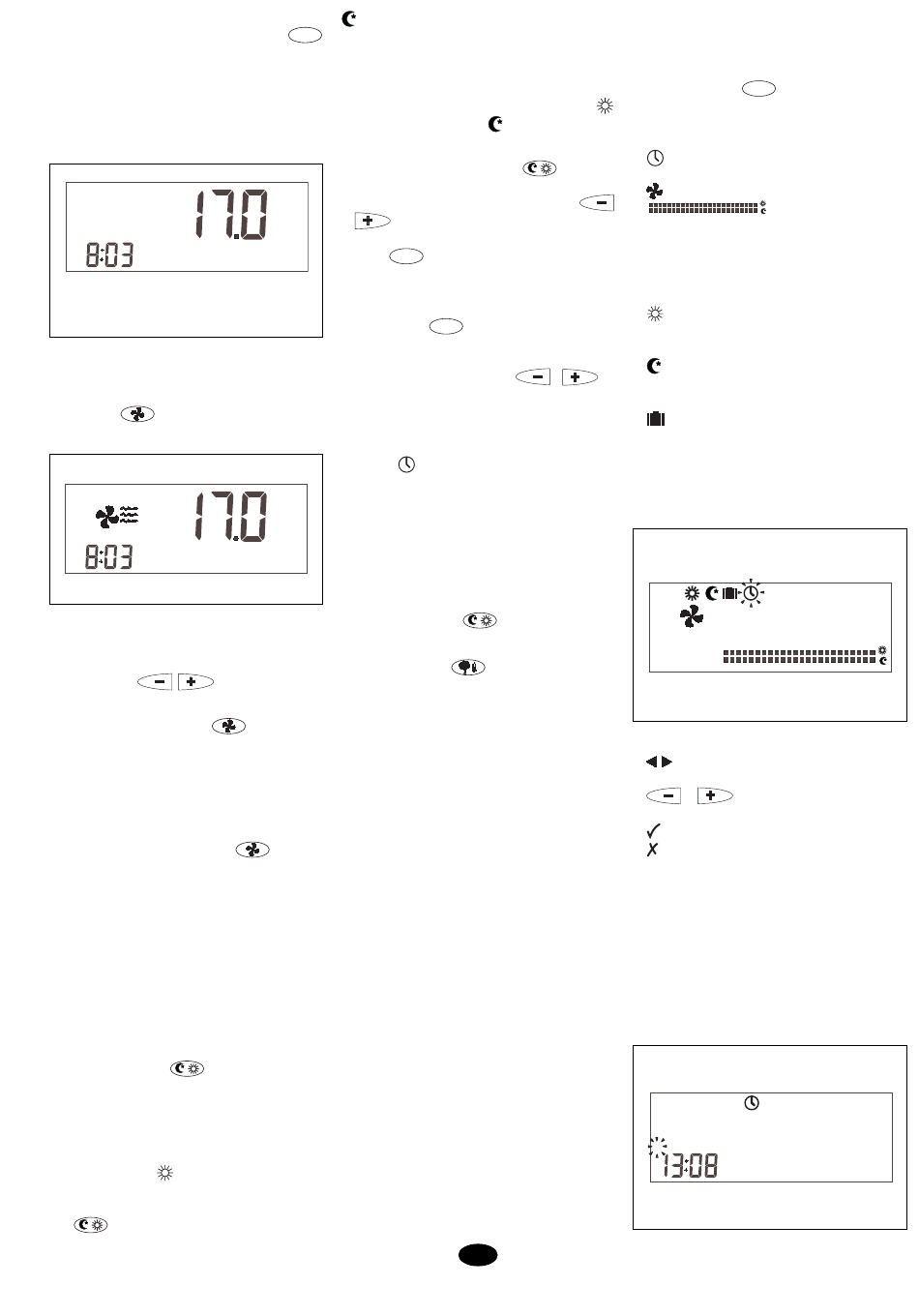

f) Paro
Pulsar alternativamente la tecla
hasta que la palabra OFF aparezca en
pantalla. La unidad se detiene y en la
pantalla del termostato quedan visibles
permanentemente, la palabra OFF, la
temperatura ambiente, día de la sema-
na y hora. (Fig. 8).
OFF
3
PANTALLA CUANDO EL SISTEMA
ESTÁ COMPLETAMENTE PARADO
Fig. 8
g) Sólo ventilación
A este modo de funcionamiento se ac-
cede estando en modo OFF y pulsando
la tecla mediante la cual se selec-
ciona la velocidad del ventilador.
OFF
3
h) Escala °C/°F
Para cambiar la escala de grados de
temperatura, pulsar simultáneamente
las teclas .
2.- Ventilador
Cuando se pulsa la tecla
el modo Ajuste, que dura 5 segundos. En
este modo el ventilador parpadea y se mues-
tra la velocidad configurada, y si se encuen-
tra en modo auto o fijo. Al pulsar por primera
vez la tecla no se modifica el estado actual,
solamente se muestra el mismo. Pulsando
de forma repetitiva la tecla
midiendo las velocidades, según modelo de
unidad, marcadas por el nº de iconos de
viento que se muestran y el modo fijo (ON)
o automático (aparece el texto AUTO deba-
jo del ventilador).
En el modelo fijo (ON) el ventilador siempre
está en marcha. En el modo automático
(AUTO) el ventilador es gobernado de for-
ma automática junto con el compresor o la
resistencia eléctrica (si se ha instalado).
3.- Selección Día/Noche
Pulsando la tecla pueden seleccio-
narse temperaturas de consigna distintas,
para el periodo de día y para el de noche
(en cada uno de los modos de funciona-
miento).
Al instalar el termostato, en pantalla apa-
rece el símbolo indicando que la tem-
peratura de consigna seleccionada es para
el periodo de día (confort). Al pulsar la te-
cla aparece en pantalla el símbolo
indicando que la temperatura de con-
MODE
signa que fijemos será para el periodo de
noche.
Siempre que pulsemos esta tecla alterna-
remos las temperaturas de consigna esta-
blecidas, bien sea para el periodo de día
o el periodo de noche
4.- Selección desocupado
Cuando se pulsa la tecla
más de 1 segundo, se selecciona la consig-
na de desocupado. Pulsando la tecla
ó se selecciona la temperatura de-
°C
seada. Si estamos en modo AUTO al pulsar
la tecla MODE
frío o de calor en desocupado de forma
alterna.
Si mientras estamos en modo ajuste se
pulsa la tecla
cerá y aparece en su lugar el nº 0, indican-
do el nº de días que debe durar el estado
desocupado. Con las teclas
incrementa y decre-menta los días que el
estado va a ser desocupado. Si se deja un
0 el estado permanecerá indefinidamente,
y si se programa un nº mayor al cero, el
símbolo parpadeará mientras dure el
estado de desocupado, indicando la tem-
poralidad. Cuando el estado desocupado
haya concluido, el termostato se pondrá en
°C
estado de ocupación día, exceptuando el
caso en que el modo de climatización sea
AUTO PROG, entonces el modo de ocupa-
ción será el que indique el perfil horario.
Para salir de la opción desocupado basta
con pulsar la tecla
5.- Lectura de la temperatura exterior
Al pulsar la tecla
peratura exterior durante 5 segundos.
6.- Opción de sensor remoto de la tempe-
se entra en
ratura ambiente
El termostato DPC-1 ha sido diseñado para
aceptar un sensor remoto que permite con-
trolar la temperatura del ambiente de un
local aparte del lugar donde se sitúa el
termostato.
Hay tres opciones de sensores remotos:
se irán
- RS1, sonda remota. Se conecta en la re-
gleta interior del termostato, terminales
RS1-RS2. Configurar como S2.
- DS1, sonda conducto. Se conecta en la
regleta interior del termostato, termina-
les RS1-RS2. Configurar como S3.
- AS1, sonda remota digital promedio. Se
conecta en la regleta interior del termos-
tato, terminales R, B y X1. Configurar
como S5, S6, S7 ó S8 según el número
de sondas instaladas.
7.- Información gráfica
La pantalla nos está proporcionando con-
tinuamente información sobre: la tempera-
tura ambiente, modo de funcionamiento,
periodo día/noche y funcionamiento del
ventilador. Para pedir información sobre
las temperaturas de consigna basta pulsar
una sola vez uno de los botones de selec-
ción de temperatura y nos aparece durante
5 segundos, la temperatura de consigna
establecida para el modo de funcionamien-
.
durante
se muestran las consignas de
, la consigna desapare-
PROG
y se
.
se mostrará la tem-
E
to que en aquel momento esté visible en la
pantalla.
Menú de programación
Al pulsar la tecla estando en el Modo
PROG
Normal , aparecerán en pantalla solamen-
te los símbolos de los distintos parámetros
que se pueden programar:
- Puesta en hora del reloj (día de la
semana, horas y minutos).
- Programación del ventilador.
- Selección de perfiles
0h 2 4 6 8 10 12 14 16 18 20 22 24
horarios. Un perfil horario solamente
admite los estados Confort y Econo-
mía (Día y Noche) . Si el pin 2 del
micro-interruptor está en OFF, esta
opción no aparece.
- Programación de las Temperaturas
de consigna para calor y para frío del
Estado Confort o Día .
- Programación de las Temperaturas
de consigna para calor y para frío
del Estado Economía o Noche.
- Programación de las Temperaturas
de consigna para calor y para frío
del Estado Desocupado.
La opción activa o seleccionable parpadea-
rá. La opción inicial es la puesta a hora del
reloj.
0h 2 4 6 8 10 12 14 16 18 20 22 24
Las teclas activas serán:
- Permitirán seleccionar la opción
activa.
- y Permitirán modificar la se-
lección.
- Seleccionará la opción activa.
- Abandonará el modo de programa-
ción , pasando el termostato al modo
normal
Después de 30 segundos sin tocar una te-
cla dentro del menú (o submenús) de pro-
gramación salimos de los menús de pro-
gramación, y volvemos al modo normal.
1- Puesta en hora del reloj
Permite configurar el día de la semana, la
hora y los minutos.
1
5
