f) Uitschakelen
Stop druk herhaaldelijk op de toets
totdat OFF in het display verschijnt. Het
toestel schakelt uit en op het display van
de thermostaat wordt vast het woord OFF,
de omgevingstemperatuur, de dab van de
week en de tijd aangegeven. (Afb. 8).
OFF
3

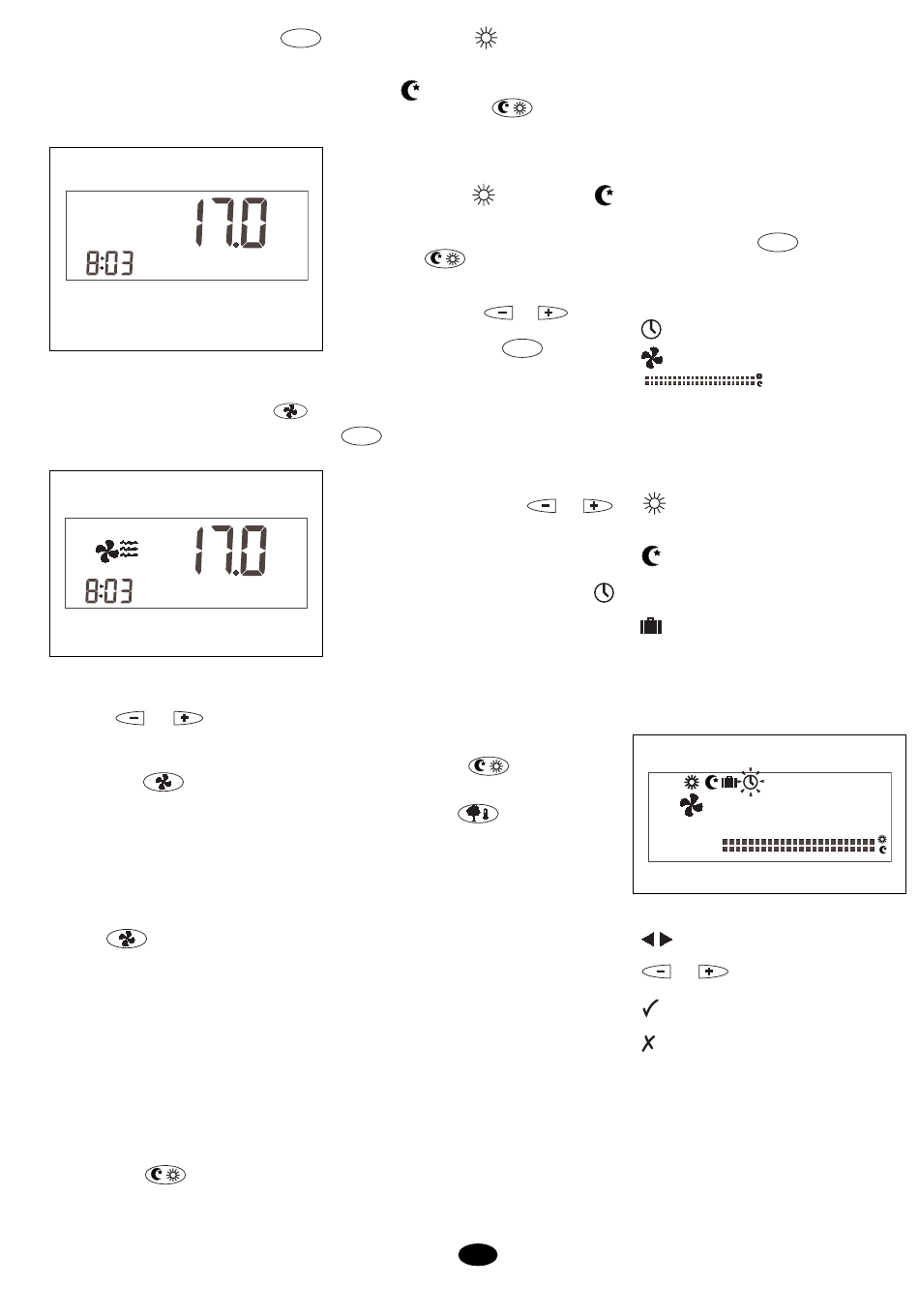

DISPLAY BIJ VOLLEDIG
UITGESCHAKELD SYSTEEM
Fig. 8
g) Alleen ventilatie
U krijgt toegang tot deze bedrijfsfunctie
door in de modus OFF de toets
te drukken waarmee de ventilator-
snelheid ingesteld wordt.
OFF
3
h)Schaal °C/°F
Om van temperatuurschaal te wisselen de
toetsen en gelijktijdig indruk-
ken.
2.- Ventilator
Door de toets in te drukken krijgt u
toegang tot functie Instelling die 5 secon-
den duurt. In deze functie knippert de venti-
lator en wordt de ingestelde snelheid weer-
gegeven. Ook wordt aangegeven of deze
zich in automatisch of continu bedrijf bevindt.
Als de toets voor de eerste keer ingedrukt
wordt, verandert de huidige toestand niet,
deze wordt uitsluitend weergegeven. Door
de toets herhaaldelijk in te drukken
worden de snelheden gemeten, afhankelijk
van het model van het toestel, en in het
aantal windsymbolen weergegeven als-
mede de functie continu (ON) of automa-
tisch bedrijf (onder de ventilator verschijnt
de tekst AUTO).
In de functie continu bedrijf (ON) is de ven-
tilator altijd in werking en in de functie auto-
matisch wordt de ventilator, samen met de
compressor of het verwarmingselement
automatisch aangestuurd.
3.- Keuze Dag/Nacht
Door de toets kunt u verschillende
consignatietemperaturen voor dag en nacht
(in elk van de desbetreffende bedrijfs-
functies) instellen.
Bij het installeren van de thermostaat ver-
schijnt het symbool
MODE
geeft aan dat de gekozen consignatietem-
peratuur voor overdag (comfort) geldt. Door
de toets in te drukken verschijnt er in
het display het symbool
dat de in te stellen consignatietemperatuur
voor 's nachts geldt.
Telkens als deze toets ingedrukt wordt,
wordt tussen de ingestelde consignatietem-
peraturen voor dag
gewisseld.
°C
4.- Keuze Buiten bedrijf
Als de toets
ingedrukt wordt gehouden, kan het
consignatiepunt voor buiten bedrijf ingesteld
worden. Met de toets
de gewenste temperatuur in. Als u binnen
de functie AUTO op toets
den afwisselend de consignatietem-
peraturen voor koeling en verwarming in de
functie buiten bedrijf weergegeven.
in
Als binnen de functie instelling de toets
ingedrukt wordt, verdwijnt de
PROG
consignatietemperatuur en verschijnt hier-
voor in de plaats nr. 0, een getal dat het
aantal dagen aangeeft dat het toestel bui-
ten bedrijf is. Met de toetsen
wordt het aantal dagen dat het toestel bui-
ten bedrijf is lager respectievelijk hoger in-
gesteld. Wordt 0 aangehouden, dan geldt
°C
deze toestand voor onbepaalde tijd, terwijl
bij een getal groter dan 0 het pictogram
knippert zolang de toestand buiten bedrijf
van kracht is om het tijdelijke karakter aan
te geven. Wanneer de toestand buiten be-
drijf beëindigd is, schakelt de thermostaat
naar de bedrijfstoestand dag behalve als
functie AUTO PROG ingeschakeld is en de
functie overeenkomt met de binnen het tijd-
profiel ingestelde functie.
Om de optie buiten bedrijf te verlaten hoeft
u enkel op de toets
5.- Weergave van de buitentemperatuur
Door op de toets
de buitentemperatuur 5 seconden in het
display aangegeven.
6.- Optie voor een afstandssensor voor
de ruimtetemperatuur
De DPC-1 thermostaat is ontworpen voor
gebruik met een afstandssensor waarmee
het mogelijk is om de temperatuur van een
ruimte te regelen los van de plaats waar de
thermostaat zich bevindt.
Er zijn drie opties voor afstandssensors:
- RS1, afstandssensor. Deze wordt aange-
sloten op de interne contactstrip van de
thermostaat, aansluitklemmen RS1-RS2.
Als S2 configureren.
- DS1, sensor voor kanaal. Deze wordt
aangesloten op de interne contactstrip
van de thermostaat, aansluitklemmen
RS1-RS2. Als S3 configureren.
- AS1, gemiddelde digitale afstandssensor.
Deze wordt aangesloten op de interne
contactstrip van de thermostaat, aansluit-
klemmen R, B en X1. Als S5, S6, S7 of S8
configureren afhankelijk van het aantal
in het display en
7.- Grafische informatie
Het display geeft voortdurend informatie over:
de ruimtetemperatuur, bedrijfsfunctie, tijdstip
dag/nacht en werking van de ventilator. Voor
en geeft aan
informatie omtrent de consignatietemperatuur
hoeft men slechts een keer een van de toet-
sen voor de temperatuurkeuze in te drukken
waarna gedurende 5 seconden de inge-
stelde consignatietemperatuur.
of voor nacht
Programmeermenu
Wanneer de toets
langer dan 1 seconde male Bedrijfsfunctie ingedrukt wordt, ver-
schijnen in het display alleen de verschil-
lende parameters die geprogrammeerd
kunnen worden:
of stelt u
-
drukt, wor-
MODE
-
-
-
en
-
-
De optie die actief is of gekozen kan wor-
den, knippert. De eerste optie is de klok
instellen.
te drukken.
te drukken wordt
De volgende toetsen zijn actief:
-
-
-
-
Als er binnen 30 seconden geen toets bin-
nen het programmeermenu (of submenu)
ingedrukt wordt, wordt deze functie auto-
matisch beëindigd en keert u naar de nor-
male bedrijfsfunctie terug.
1- Klok instellen
Hier kunnen de dag van de week, de uren
NL
geïnstalleerde sensors.
binnen de Nor-
PROG
De klok instellen (dag van de week,
uren en minuten).
De ventilator programmeren.
Tijdprofiel kiezen. Bin-
0h 2 4 6 8 10 12 14 16 18 20 22 24
nen het tijdprofiel kunnen alleen de
toestanden Comfort en Energie-
zuinig (Dag en Nacht) gekozen wor-
den. Als pin 2 van de micro-
schakelaar in OFF staat, verschijnt
deze optie niet in het display.
Consignatietemperaturen voor ver-
warming en koeling van de Toestand
Comfort of Dag programmeren.
Consignatietemperaturen voor ver-
warming en koeling van de Toestand
Energiezuinig of Nacht programme-
ren.
Consignatietemperaturen voor ver-
warming en koeling van de Toestand
Buiten bedrijf programmeren.
0h 2 4 6 8 10 12 14 16 18 20 22 24
Hiermee kan de actieve optie geko-
zen worden.
en Hiermee kan de keuze ge-
wijzigd worden.
Hiermee wordt de actieve optie ge-
kozen.
Hiermee wordt de programmeer-
functie verlaten en keert de thermo-
staat weer in de normale bedrijfs-
functie terug.
