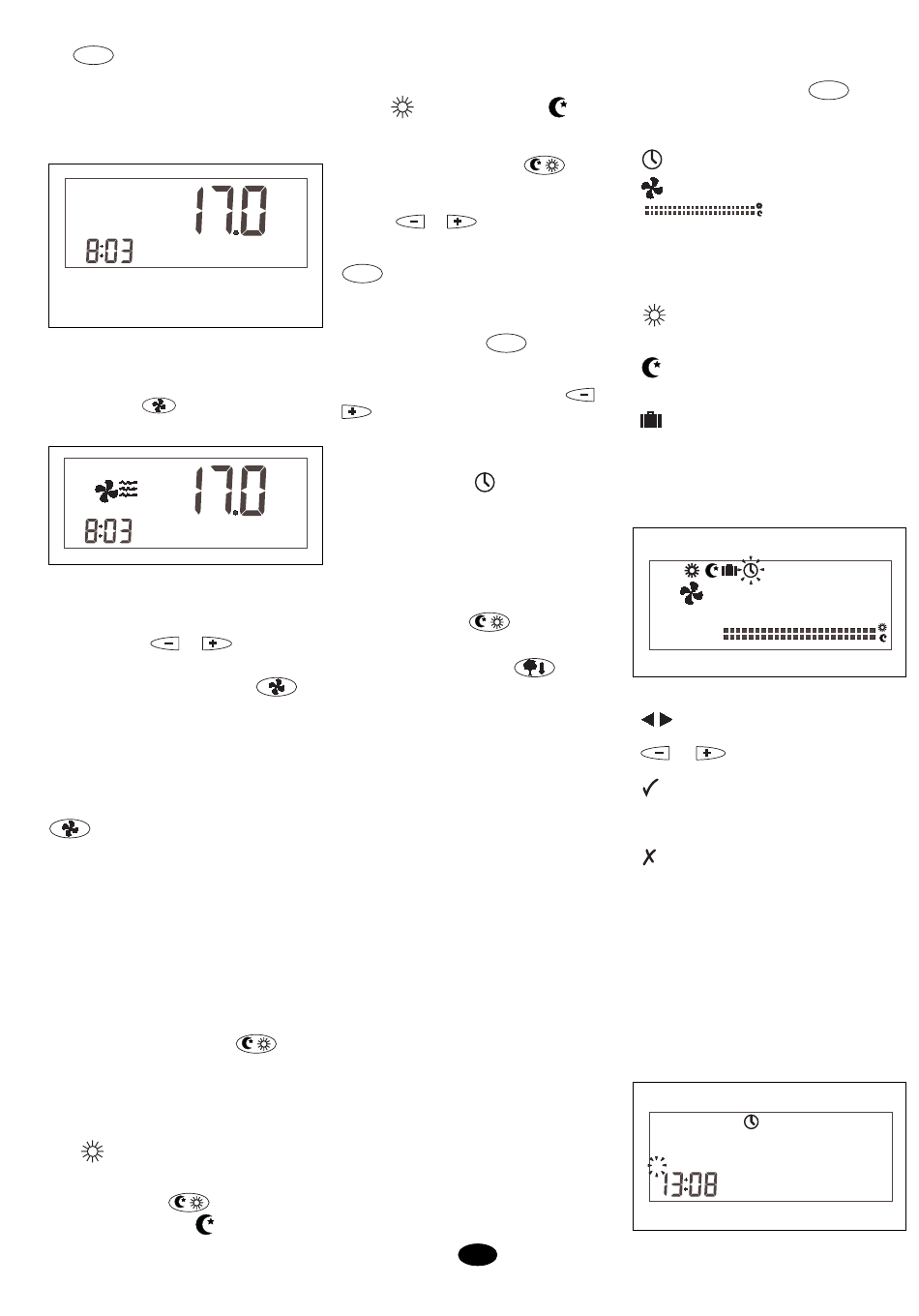

f) Arrêt
Appuyer alternativement sur la touche
jusqu'à ce que le mot OFF soit
MODE
affiché sur l'écran. L'unité s'arrête et, sur
l'écran du thermostat, restent effichés en
permanence le mot OFF, la température
d'ambiance, le jour de la semaine et
l'heure. (Fig.8).
OFF
3
ÉCRAN QUAND LE SYSTÈME
EST COMPLÈTEMENT ARRÊTÉ
Fig. 8
g) Uniquement ventilation
On accède à ce mode de fonction-
nement étant sur OFF et appuyant sur
la touche , grâce à laquelle on
sélectionne la vitesse du ventilateur.
OFF
3
h) Échelle °C/°F
Pour changer l'échelle de degrés de la
température, appuyer simultanément sur
les boutons et
2.- Ventilateur
Quand on appuie sur la touche
entre dans le Mode de Régulation, qui dure
5 secondes. Dans ce mode, le ventilateur
clignote et la vitesse sélectionnée s'affiche,
ainsi que le mode auto ou fixe. Une première
pression sur la touche ne modifie pas l'état
actuel, elle permet d'afficher le même état.
Si l'on appuie plusieurs fois sur la touche
, les vitesses défileront, selon le mo-
dèle d'unité. Elles seront marquées par le
nombre d'icônes de vent qui s'affichent et
le mode fixe (ON) ou automatique (le texte
AUTO s'affiche au-dessous du ventilateur).
Dans le modèle fixe (ON), le ventilateur est
toujours en marche. Dans le mode automa-
tique (AUTO), le ventilateur est dirigé de
manière automatique avec le compresseur
ou la résistance électrique (si elle a été ins-
tallée).
3.- Sélection Jour/Nuit
Une pression sur le bouton
de sélectionner des températures de con-
signe différentes pour la période de jour et
la période de nuit (dans chaque mode de
fonctionnement).
Lors de l'installation du thermostat, le sym-
bole s'affiche sur l'écran, indiquant que
la température de consigne sélectionnée est
pour la période de jour (confort). Une pres-
sion sur le bouton permet d'afficher
sur l'écran le symbole , qui indique que
la température de consigne que l'on fixe le
sera pour la période de nuit.
Chaque fois qu'une pression est exercée sur
ce bouton, les températures de consigne
établies changeront, passant de la période
de jour
versa.
4. Sélection inoccupée
Une pression de la touche
de 1 seconde permet de sélectionner la tem-
pérature de consigne de l'état inoccupé. Les
touches
°C
tionner la température désirée. Si l'on est
en mode AUTO,une pression sur la touche
MODE
permet d'afficher les consignes de
mode froid ou de mode chaud en état inoc-
cupé de manière alternative.
Si quand on est en Mode de Régulation, on
appuie sur la touche
disparaît et le n°0 apparaît à sa place pour
indiquer le nombre de jours que doit durer
l'état inoccupé. Avec les touches
, il est possible d'augmenter et de di-
minuer le nombre de jours d'inoccupation.
Si on laisse un 0, l'état restera indéfiniment
et si l'on programme un nombre de jours
supérieur à 0, l'icône
l'état inoccupé dure, indiquant la tempora-
°C
lité. Au terme de l'état inoccupé, le thermos-
tat se mettra en état d'occupation jour, sauf
dans le cas où le mode de climatisation sera
AUTO PROG. Le mode d'occupation sera
alors celui indiqué par le profil horaire.
Pour sortir de l'option Inoccupé, il suffit d'ap-
puyer sur la touche
.
5.- Lecture de la température extérieure
Une pression sur la touche
la température extérieure pendant 5 secon-
, on
des.
6.- Option de capteur à distance de la
température ambiante.
Le thermostat DPC-1 a été conçu pour ac-
cepter un capteur à distance qui permet de
contrôler la température ambiante d'un lo-
cal autre que le lieu où se trouve le ther-
mostat.
Il y a trois options de capteurs à distance:
- RS1, sonde à distance. Se connecte au
bornier intérieur du thermostat, terminaux
RS1-RS2. Configuration comme S2.
- DS1, sonde gaine. Se connecte au
bornier intérieur du thermostat, terminaux
RS1-RS2. Configution comme S3.
- AS1, sonde à distance numérique
moyenne. Se connecte au bornier
intérieur du thermostat, terminaux R, B et
X1. Configution comme S5, S6, S7 ou S8
selon le nombre de sondes installées.
permet
7.- Information graphique
L'écran nous fournit continuellement une
information sur la température ambiante,
le mode de fonctionnement, la période jour/
nuit et le fonctionnement du ventilateur. Pour
demander une information sur les tempé-
ratures de consigne, il suffit d'appuyer une
seule fois sur un des boutons de sélection
de température pour afficher pendant 5 se-
condes la température établie pour le mode
à la période de nuit et vice
de plus
et permettent de sélec-
PROG
, la consigne
clignotera tant que
.
affichera
F
de fonctionnement visible à ce moment-là
sur l'écran.

Menu de programmation

Une pression sur la touche
dans le Mode Normal permettra de n'affi-
cher à l'écran que les icônes des différents
paramètres qui peuvent être programmés:
- Mise à l'heure de l'horloge (jour de
la semaine, heures et minutes).
- À Programmation du ventilateur.
- Programmation des
0h 2 4 6 8 10 12 14 16 18 20 22 24
profils horaires. Un profil horaire
n'admet que les états Confort et Éco-
nomie (Jour et nuit) . Si le pin 2 du
micro-interrupteur est en OFF, cette
option ne s'affiche pas.
- Programmation des températures de
consigne pour mode chaud et mode
froid de l'État Occupé, Confort ou Jour.
- Programmation des températures de
consigne pour mode chaud et mode
et
froid de l'État Économie ou Nuit.
- Programmation des températures de
consigne pour mode chaud et pour
mode froid de l'État inoccupé .
L'option active ou sélectionnée clignotera.
L'option initiale est la mise à l'heure de l'hor-
loge.
0h 2 4 6 8 10 12 14 16 18 20 22 24
Les touches actives seront:
- Elles permettront de sélectionner
l'option active.
- et Elles permettront de modi-
fier la sélection.
- Cette touche permettra de sélection-
ner l'option active en passant au
menu de programmation correspon-
dant.
- Cette touche permettra d'abandon-
ner le mode de programmation en
passant le thermostat au Mode nor-
mal.
Au bout de 30 secondes sans faire pres-
sion sur une touche dans le menu (ou les
sous-menus) de programmation, on sort
des menus de programmation pour reve-
nir au Mode Normal.
1.- Mise à l'heure de l'horloge
Elle permet de fixer le jour de la semaine,
l'heure et les minutes.
1
en étant
PROG
17
