Festing av termostaten
Når vi skal feste termostaten på veggen,
må vi først åpne frontpanelet slik at
termostatens basisplate kommer til syne.
Gå fram slik det er forklart i det følgende:

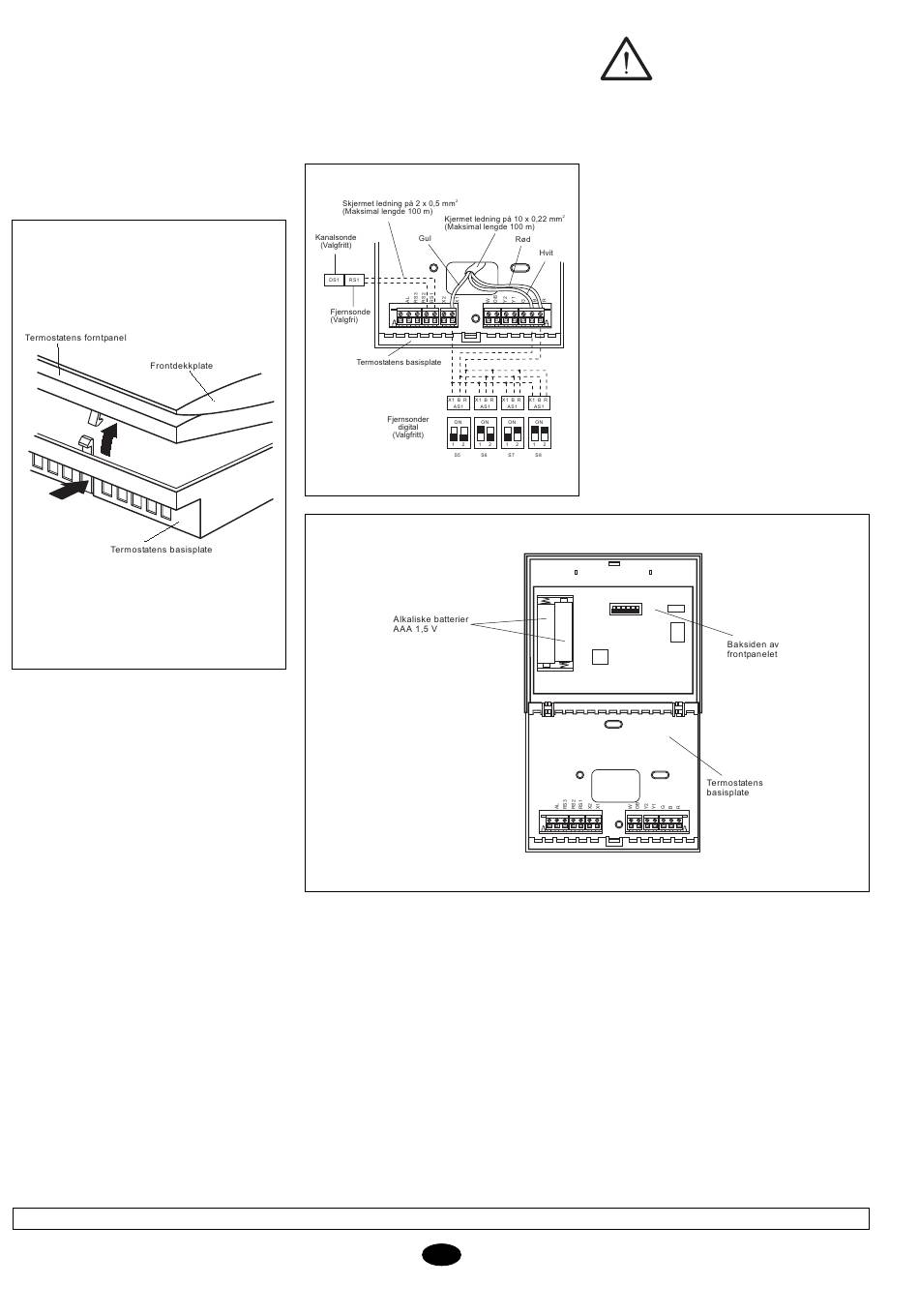

1- Trykk på plastikktappen på termostat-
ens basisplate i den retningen som pil
A angir på tegningen nedenfor.
2- Samtidig som man trykker på A, lar man
dekkplaten svinge i den retningen som
angis av pil B.
B
A
Hullene på basisplaten som er beregnet
for festing av termostaten, har samme mål
som de elektriske boksene som finnes på
markedet.
I tilfelle koblingsledningen ikke kommer fra
en elektrisk koblingsboks, må vi feste ter-
mostaten på veggen med de pluggene og
skruene som leveres med utstyret. Ta i be-
traktning at det rektangulære hullet midt på
basisplaten er beregnet for passering av
den ledningen som går til de elektriske kob-
lingene.
Dato og mål kan endres uten forvarsel.
50
Standard elektriske koblinger
termostat DPC-1
(for termostat
med kommunikasjoner)
Etter at basisplaten er festet på veggen, er
neste skritt å foreta den elektriske koblin-
gen av termostaten slik det er angitt på fi-
guren nedenfor:
N
NB!
Man må bruke skjermet ledning
2
på 10 x 0,22 mm
mal lengde på 100 m mellom ter-
mostaten og kontrollplaten. Koblingene
som skal foretas er R, B og X1. (De 7 andre
ledningene vil være nødvendige hvis man
ønsker å bruke en termostat med reléer med
koblingene G, Y1, Y2, O/B, W.)
For koblingene av fjernsonden må man
bruke skjermet ledning på 2 x 0,5 mm
en maksimal lengde på 100 m mellom ter-
mostaten og sensoren. Koblingene som
skal utføres, er RS1 og RS2.
For kobling av den digitale fjernsonden må
man bruke skjermet ledning på 3 x 0,5mm
med en maksimal lengde på 100m mellom
termostaten og den siste sonden. Koblin-
ger som må gjøres: R, B og X1.
For en korrekt drift av termostaten er det
absolutt nødvendig å ha foretatt de elek-
triske koblingene på korrekt måte og å ha
plassert de to alkaliske batteriene AAA på
1,5 V som skal settes inn på baksiden av
frontpanelet slik det er vist på nedenstående
tegning:
