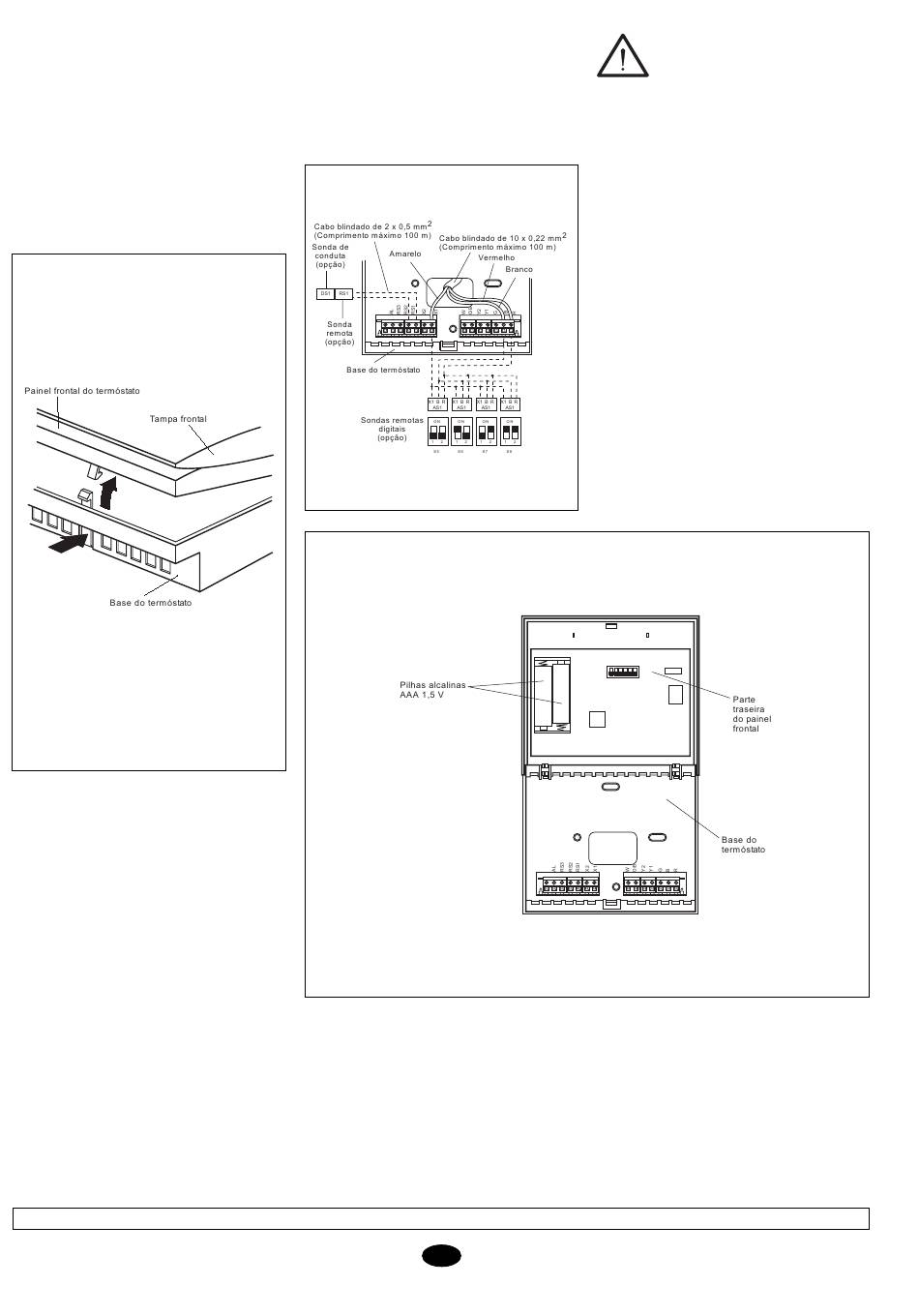

Fixação do termóstato
Para fixar o termóstato na parede, há que
abrir o painel frontal e deixar à vista a base
do termóstato. Para issso, deve-se proce-
der de acordo com o que se indica no se-
guinte desenho:
1- Pressionar a lingueta de plástico que
se encontra na base do termóstato no
sentido que indica a seta A.
2- Ao mesmo tempo que se está a pressi-
onar no sentido A, fazer oscilar o pai-
nel frontal no sentido que indica a seta
B.
B
A
Os orifícios que se encontram na base dis-
poníveis para a fixação do termóstato con-
cordam com as caixas eléctricas standard
existentes no mercado.
No caso do cabo de ligação não chegar
através de uma caixa eléctrica, deve-se
fixar o termóstato na parede por meio das
buchas e parafusos fornecidos. Há que ter
em linha de conta que o orifício rectangu-
lar que se encontra no centro da base tem
a função de permitir a passagem do cabo
de ligações eléctricas.
Dados e medidas susceptíveis de variação sem aviso prévio.
26
Ligações eléctricas standard
do termóstato DPC-1
termóstato com comunicaões)
Um vez fixada a base na parede, deve-se
proceder à ligação eléctrica do termóstato
de acordo com o indicado no desenho se-
guinte:
P
Precaução
Deve-se utilizar cabo blindado de
(para
10 x 0,22 mm² com um compri-
mento máximo de 100 m entre o
termóstato e a placa de controlo. As liga-
ções a realizar são R, B e X1. (Os outros 7
cabos são necessários se se quiser utili-
zar um termóstato com relés com as liga-
ções G, Y1, Y2, O/B, W).
Para as ligações do sensor remoto, deve-
se utilizar um cabo blindado de 2 x 0,5 mm²
com um comprimento máximo de 100 m
entre o termóstato e o sensor. As ligações
a realizar são RS1 e RS2.
Para a ligação da sonda remota digital,
deve-se utilizar cabi blindado de 3 x
0,5 mm 2 , com um comprimento máximo de
100m entre o termóstato e a última sonda.
As ligações a realizar são as siguintes: R,
B e X1.
Para o correcto funcionamento do
termóstato, é imprescindível ter efectuado
correctamente as ligações eléctricas e ter
colocado as duas pilhas alcalinas AAA de
1,5 V que se encontram na parte traseira
do painel frontal, de acordo com o que se
indica no desenho seguinte:
