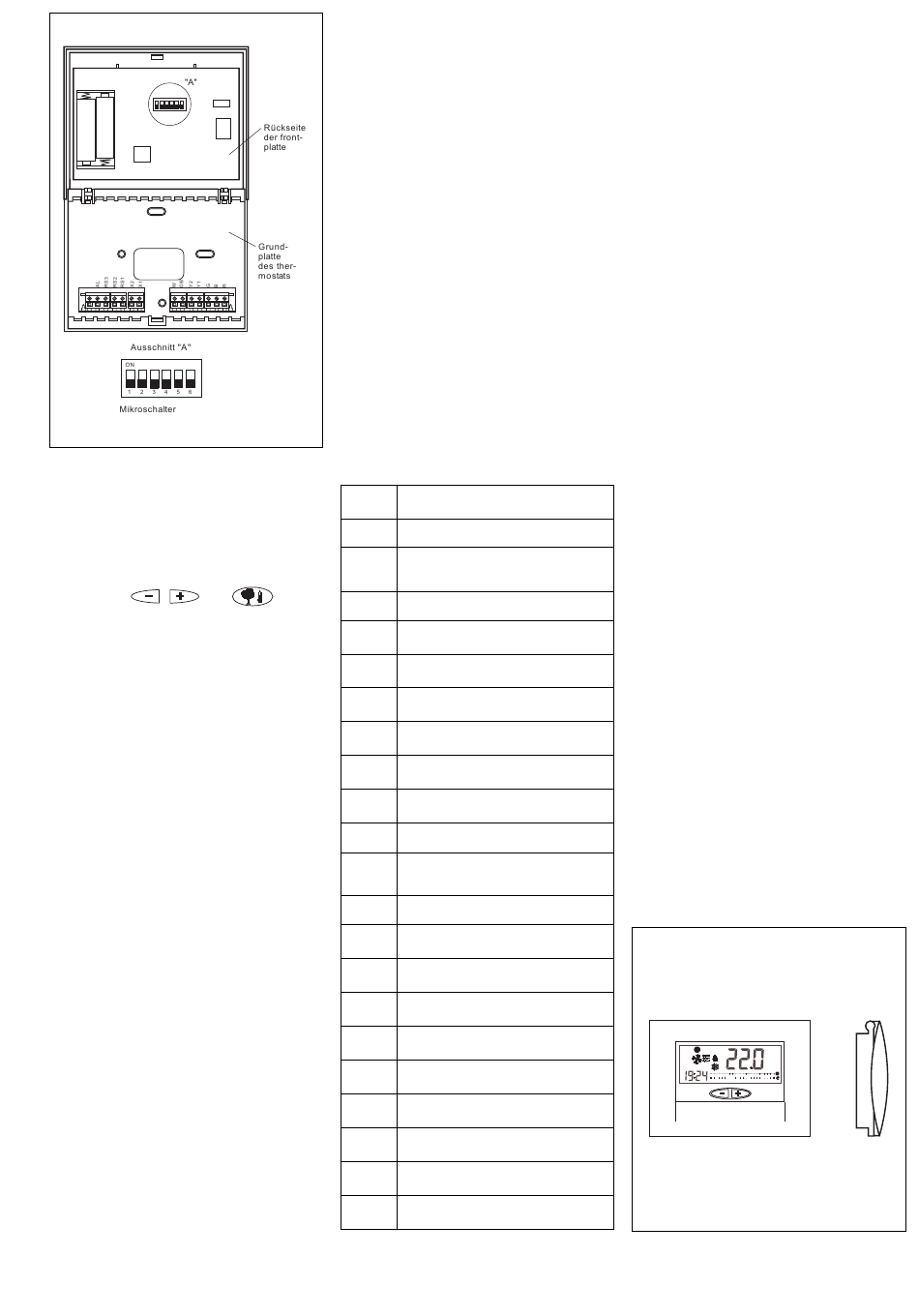

SW1
Mit dem Mikroschalter SW1 werden die fol-
genden Parameter konfiguriert:
- Pin 1: Blockierung des Tastenfelds. Bei
OFF ist das Tastenfeld nicht blockiert; bei
ON sind alle Tasten blockiert und es er-
scheint das entsprechende Symbol
(Schlüssel). Aktiv verfügbar sind nur noch
die Tasten , und
ge Raumtemperatur).
- Pin 2: Betriebsmodalität AUTO PROG
aktiviert. Definiert, ob eine automatische
Betriebsmodalität mit Zeitprogrammie-
rung (Zeitprofile) möglich ist. Bei OFF ist
die Modalität AUTO PROG deaktiviert; bei
ON ist die Modalität AUTO PROG aktiv
verfügbar.
- Pin 3: Signal O/B: Bei OFF wird bei akti-
vem Signal O/B (24 V~) geheizt und bei
nicht aktivem Signal O/B gekühlt. Bei ON
wird bei aktivem Signal (24 V~) gekühlt
und bei nicht aktivem Signal O/B geheizt.
- Pin 4: 2 Minuten/4 Minuten: Definiert den
Zeitraum zwischen dem Stillstand einer
Stufe und einer neuen Aktivierung. Bei
OFF beträgt diese Zeitspanne 2, bei ON
4 Minuten.
- Pin 5: Stufenzahl. Definiert Einstufigkeit
oder Mehrstufigkeit. Bei OFF kann nur eine,
bei ON mehr als eine Stufe aktiviert wer-
den.
- Pin 6: Ventilatorgeschwindigkeit. Definiert,
ob der Ventilator nur mit einer oder mit drei
Geschwindigkeitsstufen arbeitet. OFF steht
für drei, ON für nur eine Geschwindigkeits-
stufe. Arbeitet der Ventilator nur mit einer
Geschwindigkeitsstufe, kommen die Wind-
symbole nicht zur Anzeige.
Bei werkseitiger Einstellung stehen alle
Pins auf Position OFF.
Alarmzustände
Die den Alarmzuständen entsprechenden
Codes erscheinen unten links auf dem Dis-
play und überlappen die Anzeige der Uhr-
zeit.
Es sind die folgenden Codenummern vor-
gesehen:
- 0-90: Gerätefehler.
- 91: Ursprung der gewählten Temperatur
ist nicht korrekt.
- 92: Der interne Temperatursensor ist
nicht geeicht.
- 93: Kommunikationsalarm.
- 94: Alarm bei angschlossener Klemme
"AL".
- 95-99 Digitalsensor wird nicht erfasst.
Kommt es zu einem Alarmzustand, erscheint
das Symbol eines Rollgabelschlüssels.
Handelt es sich um einen Geräte- oder
Kommunikationsfehler, blinkt dieses Symbol,
andernfalls leuchtet es kontinuierlich auf.
Filter: Blinkt das Symbol für verschmutzte
Filter, müssen diese ausgetauscht werden.
Batterie: Blinkt das Batterie-Symbol, sind
die Batterien leer und müssen ausge-
tauscht werden. Die Konfiguration des Sy-
stems geht durch den Austausch der Bat-
terien nicht verloren. Nur Tag und Uhrzeit
müssen neu eingestellt werden.
Fehlertabelle (ROTES LED)
Code
Zu hohe Abgabetemperatur.
11 / 21 / 31
Hochdruckwächter, Temperatursicherung des
Außenventilators oder Temperatursicherung des
12 / 22 / 32
Verdichtermoduls.
(Anzei-
13 / 23 / 33
Niederdruckwächter.
14 Temperatursicherung des Innenventilators.
Wiederholte Anläufe im Kühlbetrieb oder
15 / 25 / 35
Ansaugtemperatur unter < -25°C
16
Flüssigkeitstemperatur < -30°C
41
Ausfall Gaskontrolle 1 oder Widerstand 1
42
Ausfall Gaskontrolle 2 oder Widerstand 2
43
Ausfall Stufe Widerstand 3
44
Ausfall Stufe Widerstand 4
Ausfall beim Economizer oder der Warmwasser-
45
batterie (Drucksensor außen, Wasserrücklauf).
46
Rauchmelder oder hohe Temperatur.
91
Umgebungssensor offen oder kurzgeschlossen.
92
Innensensor nicht geeicht.
93
Kommunikationsfehler.
94
Betriebsaufall bei belegter Klemme "AL"
95
Digitalsensor S5 wird nicht erfasst.
96
Digitalsensor S6 wird nicht erfasst.
97
Digitalsensor S7 wird nicht erfasst.
98
Digitalsensor S8 wird nicht erfasst.
99 DigitalerAußensensor wird nicht erfasst.

Hinweise zum Einbau

Der Einbau sollte von einem qualifizierten
Installateur vorgenommen werden.
Anbringung
Zur Gewährleistung eines korrekten Be-
triebs muss der Thermostat an der Innen-
wand eines häufig belegten Raums des
Gebäudes angebracht werden. Er muss fer-
ner mindestens 46 cm von der nächsten
Außenwand entfernt sein und in einem Be-
reich mit unbehinderter Luftzirkulation und
mittleren Temperaturwerten ungefähr 1,5
Meter über dem Boden montiert werden.
Zu vermeiden sind hierbei die folgenden
Anbringungen:
- Hinter Türen oder in Ecken ohne ausrei-
chende Luftzirkulation.
- An Orten, bei denen ein ordnungsgemä-
ßer Betrieb durch eine direkte Einstrah-
lung des Sonnenlichts bzw. durch den
Einfluss anderer Heizquellen in Frage
gestellt ist.
- An Außenwänden.
- Unmittelbar neben Luftaustrittsöffnungen
von Klimaanlagen, Treppenhäusern oder
Türen, die ins Freie gehen.
- An Orten, bei denen ein ordnungsgemä-
Beschreibung
ßer Betrieb durch Gas- oder Wasserlei-
tungsrohre bzw. durch Heißluftkanäle in
benachbarten Räumlichkeiten oder durch
nicht kontrollierte Bereiche hinter dem
Thermostat in Frage gestellt ist.
- An Orten, bei denen ein ordnungsgemä-
ßer Betrieb durch die Zuluft zu einem
benachbarten Gerät in Frage gestellt ist.
- In unmittelbarer Nähe von elektrischen
Störquellen (Relaiskontakte usw.).
Hauptsächliche Bauteile
Der Thermostat umfasst im Wesentlichen
die folgenden Bauelemente:
- Aufklappbare Frontabdeckung.
- Frontplatte: Hier befinden sich die
Bedientasten, die Steuerung und die ge-
druckte Shaltung. Zur Befestigung rastet
die Frontplatte auf der Grundplatte ein.
- Grundplatte des Thermostats: Erlaubt
eine Befestigung des Thermostats an der
Wand und enthält die Klemmen zum elek-
trischen Anschluss.
AUTO
AUTO
°C
4
0h 2 4 6 8 10 12 14 16 18 20 22 24
