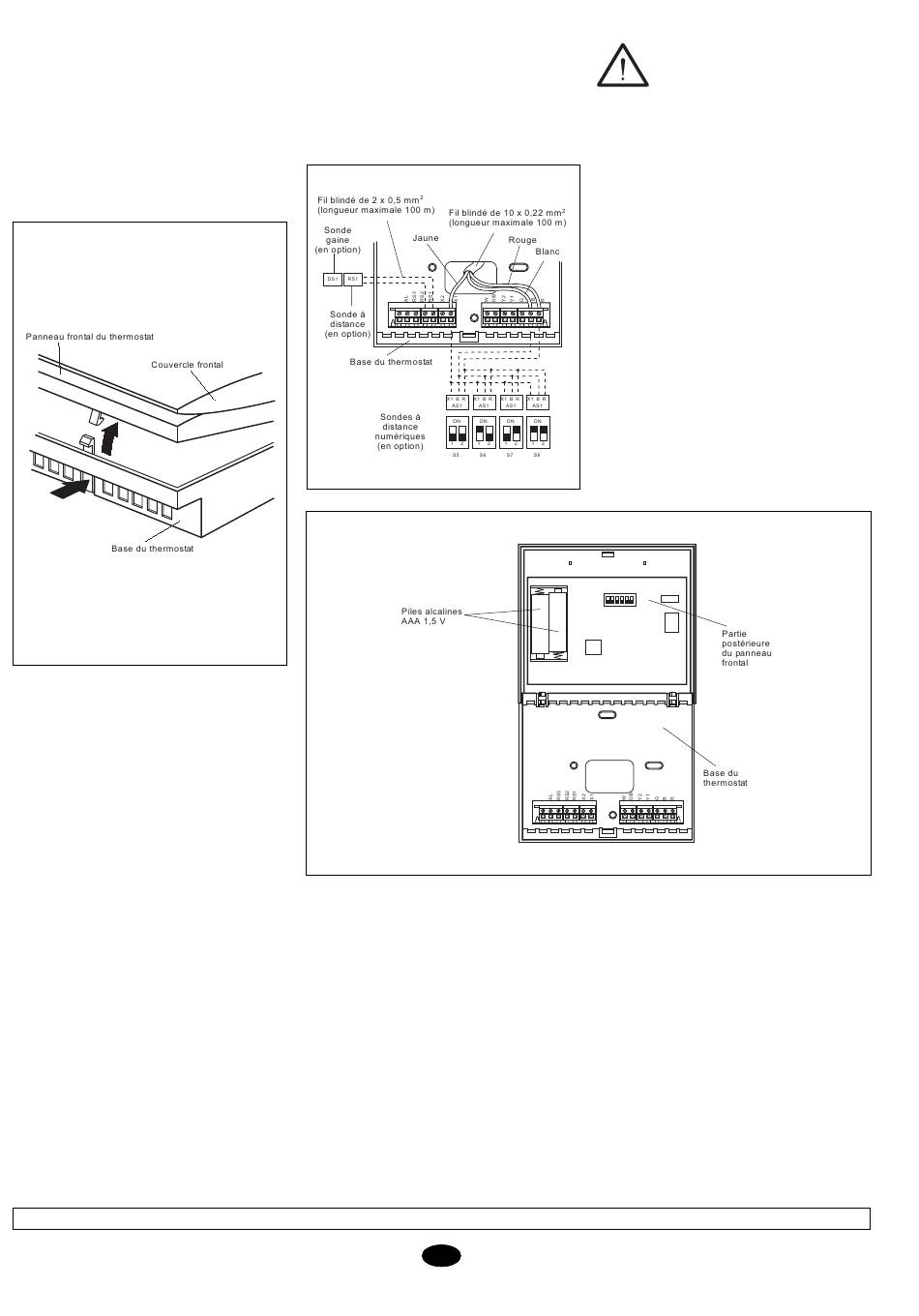

Fixation du thermostat
Pour fixer le thermostat au mur, il faut ouvrir
le panneau frontal et laisser la base du ther-
mostat à découvert. Pour cela, procéder en
suivant les indications du dessin:
1- Faire pression sur la languette en plas-
tique située sur la base du thermostat
dans le sens indiqué par la flèche A.
2- Tout en effectuant la pression en A, faire
basculer le panneau frontal dans le
sens indiqué par la flèche B.
B
A
Les trous qui sont dans la base, préparés
pour la fixation, coïncident avec les boîtiers
électriques standard existant sur le mar-
ché.
Si le fil de connexion n'arrive pas à travers
un boîtier électrique, il faut alors fixer le ther-
mostat au mur avec les chevilles et les vis
fournies avec l'appareil.
Tenir compte du fait que le trou rectangu-
laire qui se trouve au centre de la base sert
à passer le fil des connexions électriques.
Données et mesures susceptibles de variation sans préavis.
20
Connexions électriques stan-
dard du thermostat DPC-1
thermostat avec communications)
Après avoir fixé la base du thermostat, on
procède à la connexion électrique du ther-
mostat en suivant les indications figurant
dans le dessin ci-après:
F
Précaution:
Il faut utiliser le fil blindé de 10 x
(pour
0,22 mm², d'une longueur maxi-
male de 100 mètres entre le ther-
mostat et la plaque de contrôle.
Les connexions à réaliser sont R, B et x1.
(Les 7 autres fils sont nécessaires si l'on
veut utiliser un thermostat à relais avec les
connexions G, Y1, Y2, O/B, W).
Pour la connexion du capteur à distance, il
faut utiliser un fil blindé de 2 x 0,5 mm², d'une
longueur maximale de 100 m entre le ther-
mostat et le capteur. Les connexions à réa-
liser sont RS1 et RS2.
Pour la connexion de la sonde à distance
numérique, il faut utiliser un fil blindé de 3 x
0,5 mm 2 d'une longueur maximale de 100m
entre le thermostat et la dernière sonde.
Les connexions à réaliser sont: R, B et X1.
Pour un bon fonctionnement du thermos-
tat, il est indispensable d'avoir effectué cor-
rectement les connexions électriques et
d'avoir placé les deux piles alcalines AAA
de 1,5 V dans la partie postérieure du pan-
neau frontal, comme cela est indiqué dans
la figure suivante:
