De thermostaat bevestigen
Om de thermostaat tegen de wand te beves-
tigen moet het frontpaneel geopend worden
en de montageplaat van de thermostaat vrij
zijn. Hiervoor gaat u te werk zoals in de on-

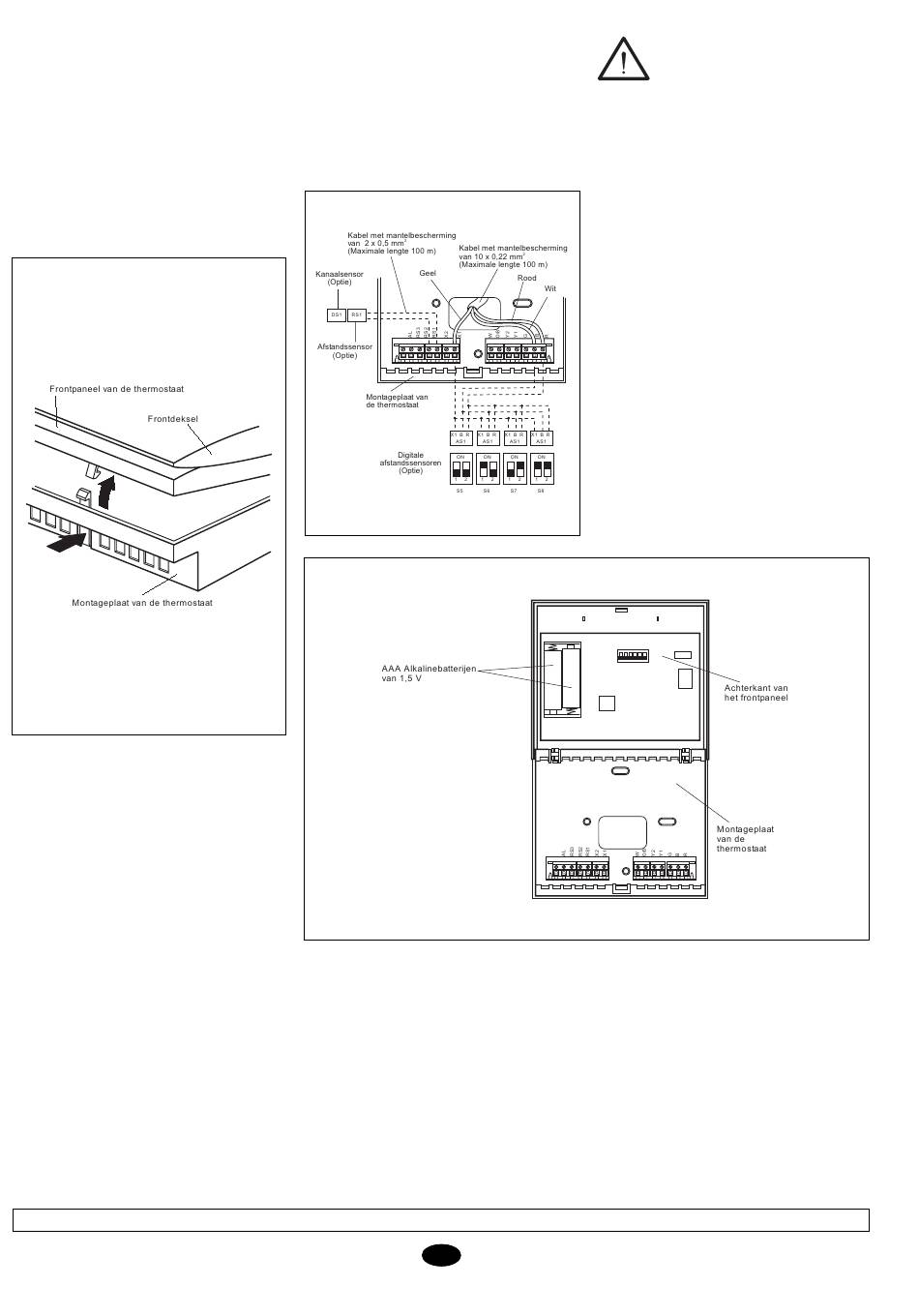

derstaande tekening aangegeven is:
1- Druk het plastic klemmetje dat zich op
de montageplaat van de thermostaat
bevindt, in de richting van pijl A om-
hoog.
2- Terwijl het klemmetje omhoog gedrukt
wordt, klapt u het frontpaneel in de rich-
ting van pijl B op.
B
A
De openingen in de montageplaat dienen
voor de bevestiging op de wand en komen
overeen met de standaard contactdozen die
op de markt verkrijgbaar zijn.
Indien de aansluitkabel niet via een
contactdoos komt, dan moet de thermostaat
met de bijgeleverde pluggen en schroeven
op de wand bevestigd worden. Houd er re-
kening mee dat het rechthoekige gat in het
midden van de montageplaat voor de door-
voer van de aansluitkabel dient.
Gegevens en maten zijn aan mogelijke wijzigingen onderhevig zonder kennisgeving vooraf.
44
Standaard elektrische aanslui-
ting van de thermostaat DPC-
1
(voor thermostaat met communica-
tie)
Nadat de montageplaat op de wand be-
vestigd is, wordt de thermostaat volgens
de aanwijzingen in de onderstaande af-
beelding aangesloten:
NL
Waarschuwing:
Er dient een kabel met mantel-
bescherming van 10 x 0,22 mm
met een maximale lengte van
100 m tussen de thermostaat en
de regelplaat gebruikt te worden. De klem-
men R, B en X1 moeten aangesloten wor-
den. (De andere 7 kabels zijn nodig indien
u een thermostaat met relais met de aan-
sluitingen G, Y1, Y2, O/B, W wilt gebrui-
ken).
Voor de aansluiting van de afstandssensor
moet een kabel met mantelbescherming
van 2 x 0,5 mm 2 met een maximale lengte
van 100 m tussen de thermostaat en de
sensor gebruikt te worden. De klemmen
RS1 en RS2 moeten aangesloten worden.
Voor de aansluiting van de digitale
afstandssensor dient een ommantelde ka-
2
bel van 3 x 0,5 mm gebruikt te worden met
een maximale lengte van 100m tussen de
thermostaat en de laatsle sensor. De uit te
voeren aansluitingen zijn: R, B en X1.
Een voorwaarde voor de correcte werking
van de thermostaat zijn correcte elektrische
aansluitingen en twee AAA alkalinebat-
terijen van 1,5 V die aan de achterkant van
het frontpaneel ingezet moeten worden,
zoals in de afbeelding te zien is.
