En el micro-interruptor SW1 se configuran
los siguientes parámetros:
- Pin 1: Bloquear teclado. En OFF el tecla-
do no está bloquado, en ON, el teclado
se bloquea y aparece el icono de teclas
bloqueadas (llave). Las teclas que se
mantienen activas son:
(consulta temperatura exterior).
- Pin 2: Modo AUTO PROG activado. Defi-
ne si se puede activar el modo de clima-
tización automático con programación
horaria (perfiles horarios). OFF indica que
el modo AUTO PROG desactivado, y ON
indica que el modo AUTO PROG se pue-
de seleccionar.
- Pin 3: Señal O/B: En OFF, cuando la se-
ñal O/B es activa (24VAC) se realiza ca-
lor, y cuando es inactiva se realiza frío.
En ON cuando la señal O/B es activa
(24VAC) se realiza frío, y cuando es in-
activa se realiza calor.
- Pin 4: 2 minutos/4 minutos. Se define el
tiempo entre que se para una etapa y se
puede volver a activar. OFF indica 2 mi-
nutos y ON 4 minutos.
- Pin 5: Multi-etapa. Define si es mono-eta-
pa (solamente se puede activar una eta-
pa) o multi-etapa (se pueden activar más
de una etapa). OFF indica mono-etapa y
ON multi-etapa.
- Pin 6: Ventilador de 1 sola velocidad. De-
fine si el ventilador trabaja con 1 sola
velocidad o con tres velocidades. OFF
indica 3 velocidades, y ON indica 1 velo-
cidad. En 1 sola velocidad, los iconos de
viento nunca aparecen.
Por defecto, todos los micro-interruptores
en OFF.
Alarmas
Los códigos de alarma aparecen en la par-
te inferior izquierda de la pantalla, sola-
pándose con la hora y minutos.
Los códigos de alarma son los siguientes:
- 0-90 códigos error de máquina.
- 91 Origen de la temperatura selecciona-
do no válido.
- 92 Sensor de temperatura interno no
calibrado.
- 93 Alarma de comunicación.
- 94 Alarma con borne AL conectado.
- 95-99 No se detecta la sonda digital.
Cuando se produce una alarma, el símbo-
lo de la llave inglesa aparece. Si el error es
de máquina o de comunicación, el símbo-
lo parpadea, en caso contrario se mantie-
ne estático.
Filtros. Si aparece el símbolo de filtros su-
cios parpadeando, indica que se deben
cambiar los mismos.
Pila agotada. El símbolo de pila agotada,
como su nombre indica, muestra que las
pilas se están agotando. Por lo que se re-
comienda un cambio de las mismas. La
configuración del sistema no se pierde al
realizar un cambio de pilas, únicamente
se pierde el día y hora.
Tabla de averias (Led ROJO)
Código
Temperatura de descarga excedida
11 / 21 / 31
Presostato de alta, térmico del ventilador exte-
, y
12 / 22 / 32
rior ó térmico módulo compresor
Presostato de baja
13 / 23 / 33
Térmico del ventilador interior
14
Arranques repetidos en frio o temperatura de
15 / 25 / 35
aspiración < -25°C
Temperatura de líquido < -30°C
16
Fallo control de gas 1 ó resistencia 1
41
Fallo control de gas 2 ó resistencia 2
42
Fallo etapa resistencia 3
43
Fallo etapa resistencia 4
44
Fallo en economizador o bateria agua caliente (sonda
45
impulsión exterior, retorno agua)
Detector de humo o alta temperatura
46
Sonda ambiente abierta o cortocircuitada
91
Sonda interna no calibrada
92
Error de comunicación
93
Avería con borne AL conectado
94
No se detecta la sonda digital S5
95
96
No se detecta la sonda digital S6
No se detecta la sonda digital S7
97
98 No se detecta la sonda digital S8
No se detecta la sonda digital exterior
99
Instrucciones de instala-
ción
Se recomienda que la instalación la reali-
ce un instalador cualificado.
Ubicación
Para garantizar un funcionamiento adecua-
do, debe instalarse el termostato sobre una
pared interior, en una zona del edificio ocu-
pada con frecuencia. Además, debe estar
a por lo menos 50 cm, de cualquier pared
exterior, y a aproximadamente 1,5 m por
encima del nivel del suelo, en una zona
con circulación libre de aire a una tempe-
ratura media. Deben evitarse las siguien-
tes ubicaciones:
- Detrás de puertas o en rincones donde
no haya circulación libre de aire.
- Lugares donde la luz directa del sol o
calor procedente de otros aparatos pue-
da alterar la operación de control.
- Sobre una pared exterior.
- Contiguo a, o en línea con rejillas de des-
Descripción
- En lugares donde su funcionamiento
- En lugares donde su funcionamiento se
- Cerca de fuentes de interferencia eléc-

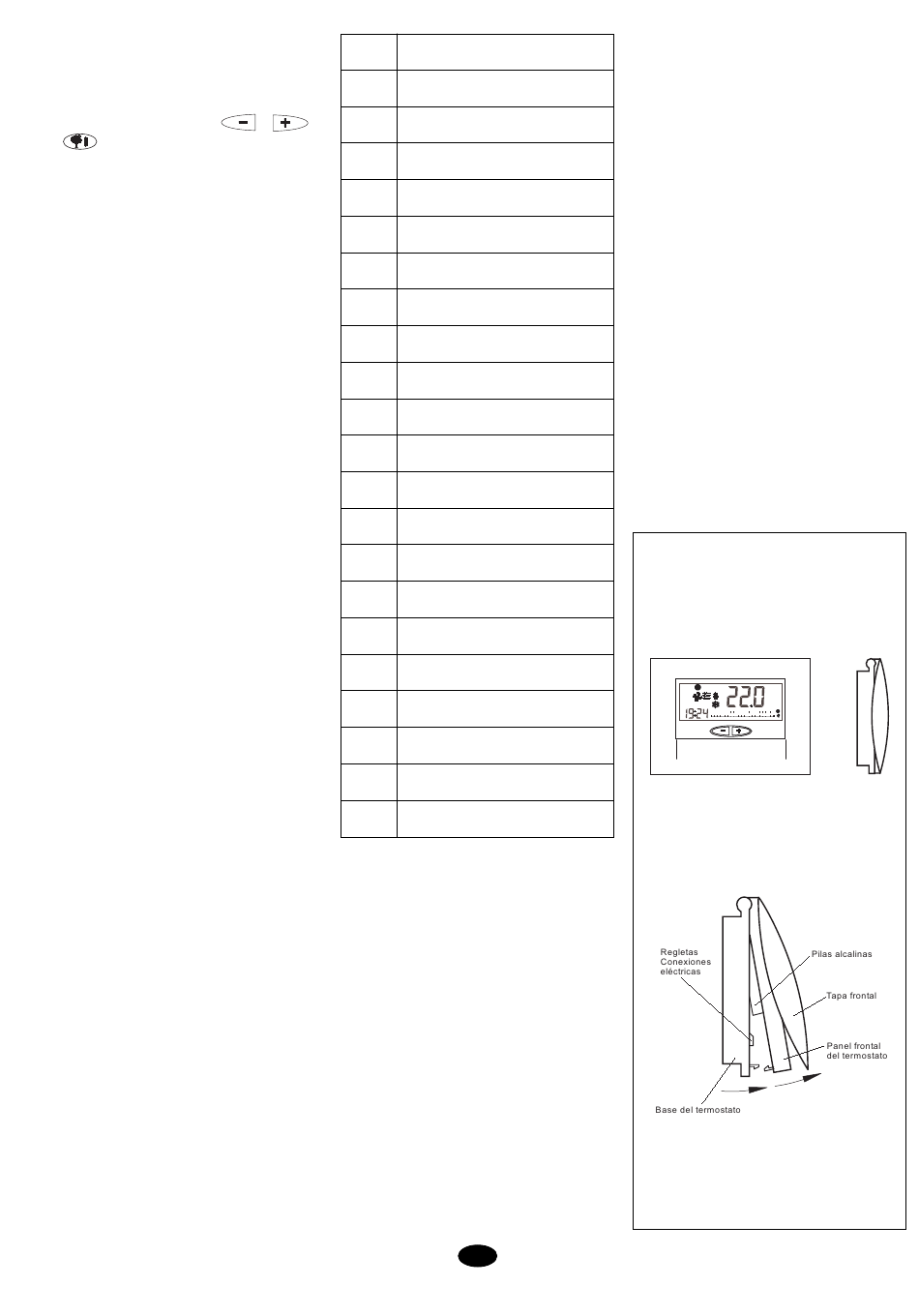

Elementos básicos
El termostato se compone básicamente de
tres partes:
- Tapa frontal vasculante.
- Panel frontal. En este elemento se en-
- Base del termostato. Es la caja que nos
E
carga de aire acondicionado, huecos de
escalera, o puertas que dan al exterior.
pueda verse afectado por tuberías de gas
o de agua, o chimeneas de aire caliente
en algún espacio contiguo, o por alguna
zona sin control ambiental detrás del ter-
mostato.
vea afectado por el aire de suministro de
alguna unidad contigua.
trica, como contactos de relés de arco.
cuentran los botones de manipulación,
control y el circuito impreso. Está fijado a
la base mediante una lengüeta de plás-
tico.
permite fijar el termostato a la pared y
dentro de la cual se encuentran las
regletas de conexiones eléctricas.
AUTO
AUTO °C
4
0h 2 4 6 8 10 12 14 16 18 20 22 24
7
