Con i microinterruttori SW1 si configurano i
seguenti parametri:
- DIP switch 1: bloccaggio tastiera. Su OFF
la tastiera è libera, su ON la tastiera è
bloccata e sul display appare l'icona di
tastiera bloccata (chiave). Rimangono
comunque sempre attivi i tasti
e (visione della tempera-
tura esterna).
- DIP switch 2: attivazione modo AUTO
PROG. Definisce se è possibile o meno
attivare la climatizzazione automatica
con programmazione oraria (profili ora-
ri). Su OFF il modo AUTO PROG è
disattivato, mentre su ON il modo AUTO
PROG può invece essere selezionato.
- DIP switch 3: segnale O/B. Su OFF, in
presenza di segnale O/B (24 V c.a.),
l'apparecchio funziona in modo riscal-
damento e, in assenza, in modo raffres-
camento. Su ON, in presenza di segna-
le O/B (24 V c.a.), l'apparecchio funzio-
na in modo raffrescamento e, in assen-
za, in modo riscaldamento.
- DIP switch 4: ritardo 2 minuti/4 minuti.
Permette di definire il tempo che deve
trascorrere tra l'arresto e la successiva
riattivazione di uno stadio. Su OFF 2
minuti e su ON 4 minuti.
- DIP switch 5: monostadio/multistadio.
Definisce se l'unità è monostadio (si
può attivare solo uno stadio) o
multistadio (si può attivare più di uno
stadio). Su OFF monostadio e su ON
multistadio.
- DIP switch 6: numero di velocità del
ventilatore. Definisce se il ventilatore
funziona con una sola o con tre veloci-
tà. Su OFF indica 3 velocità e su ON 1
sola. Se è selezionata una sola veloci-
tà, non appaiono mai le icone del ven-
to.
Di default tutti i DIP switch si trovano su
OFF.
Allarmi
I codici d'allarme appaiono nella parte infe-
riore sinistra del display, sovrapponendosi
all'ora e ai minuti.
I codici d'allarme sono i seguenti:
- 0 - 90: Codici di errore dell'apparecchio.
- 91: Origine della temperatura seleziona-
ta non valida.
- 92: Sensore interno della temperatura
non tarato.
- 93: Allarme di comunicazione.
- 94: Allarme con morsetto AL collegato.
- 95-99 Non si rileva la sonda digitale.
Quando si produce un allarme, appare l'ico-
na della chiave inglese. Se l'errore si trova
nell'apparecchio o nella comunicazione, l'ico-
na lampeggia, altrimenti si mantiene fissa.
Filtri. Se appare in modo intermittente l'ico-
na di filtri sporchi, indica che gli stessi de-
vono essere sostituiti.
Pile esaurite. L'icona di pile esaurite, come lo
stesso nome indica, avverte della necessità
di sostituire le pile perché la vita utile di que-
sta sta giungendo al termine. Nell'effettuare
il cambio delle pile, non si perde la configu-
razione del sistema, ma solo il giorno e l'ora.
Tabella delle averie (led ROSSO)
Descrizione
Codice
,
Temperatura di mandata eccessiva.
11 / 21 / 31
Pressostato di alta, relè termico del ventilatore
12 / 22 / 32
esterno o relè termico del modulo del
compressore.
Pressostato di bassa.
13 / 23 / 33
Relè termico del ventilatore interno.
14
Avviamenti ripetuti a freddo o temperatura
15 / 25 / 35
d'aspirazione < -25°C
Temperatura de liquido < -30°C
16
Anomalia nel controllo del gas 1 o nella
41
resistenza 1
Anomalia nel controllo del gas 2 o nella
42
resistenza 2
43 Anomalia dello stadio della resistenza 3
Anomalia dello stadio della resistenza 4
44
Anomalia nell'economizzatore o nella batteria ad
acqua calda (sonda della temperatura di mandata
45
e/o ritorno dell'acqua).
Rivelatore di fumo o alta temperatura.
46
Sonda della temperatura ambiente aperta o in
91
cortocircuito.
Sonda della temperatura interna non tarata.
92
Errore di comunicazione.
93
Guasto con morsetto AL collegato
94
95 Non si rileva la sonda digitale S5
96
Non si rileva la sonda digitale S6
Non si rileva la sonda digitale S7
97
98
Non si rileva la sonda digitale S8
99 Non si rileva la sonda digitale esterna
Istruzioni per l'installazio-
ne
Si consiglia di far effettuare l'installazione
da un installatore qualificato.
Ubicazione
Per garantirne il buon funzionamento, il ter-
mostato deve essere collocato su una pa-
rete interna, in una zona dell'edificio occu-
pata con frequenza. Si deve inoltre trovare
ad almeno 50 cm da qualsiasi parete ester-
na e a circa un metro e mezzo da terra, in
una zona in cui ci sia una buona circola-
zione d'aria a temperatura media.
Evitare le seguenti ubicazioni:
- Dietro le porte o in angoli in cui non ci sia
una buona circolazione d'aria.
- Luoghi in cui la luce diretta del sole o il
calore proveniente da altri apparecchi
I
possa alterare il corretto rivelamento della
temperatura ambiente.
- Su una parete esterna.
- Accanto o davanti a griglie di mandata di
aria condizionata, trombe delle scale o
porte che diano all'esterno.
- In luoghi in cui il buon funzionamento del
termostato possa essere influenzato da
tubazioni del gas o dell'acqua, o da can-
ne fumarie di qualche spazio contiguo in
cui passi aria calda, oppure da qualche
zona non riscaldata/climatizzata dietro il
termostato.
- Luoghi in cui il funzionamento del termo-
stato sia influenzato dalla mandata d'aria
di qualche unità contigua.
- Nei pressi di sorgenti di interferenze elet-
triche, come contatti di relè ad arco.

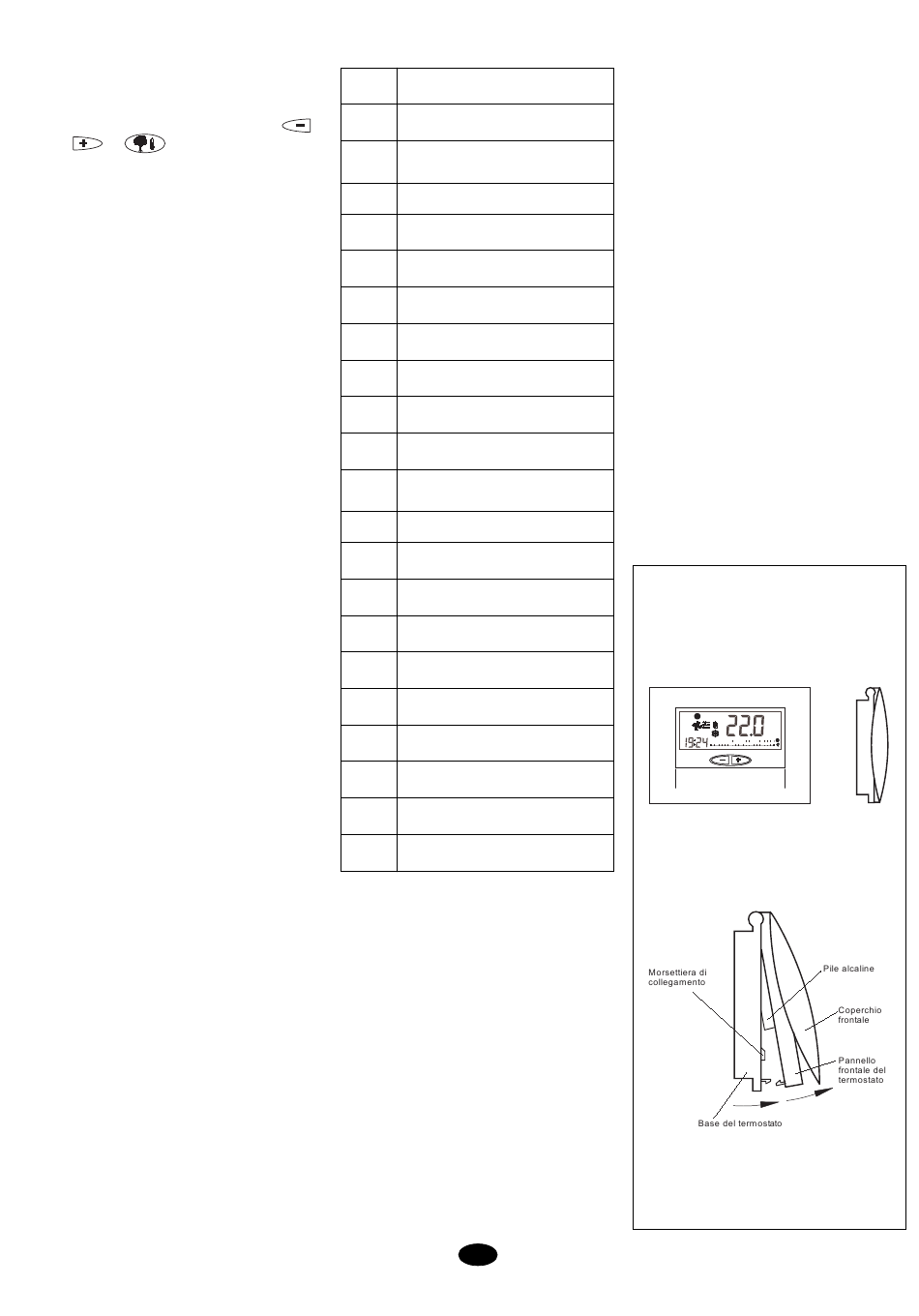

Elementi base
Il termostato si compone essenzialmente
di tre parti:
- Coperchio frontale incernierato.
- Pannello frontale. In questo elemento si
trovano i pulsanti di azionamento, il co-
mando e il cricuito stampato. È fissato alla
base mediante una linguetta di plastica.
- Base del termostato. È la scatola che ci
permette di fissare il termostato alla pa-
rete e all'interno della quale si trovano le
morsettiere per i collegamenti elettrici.
