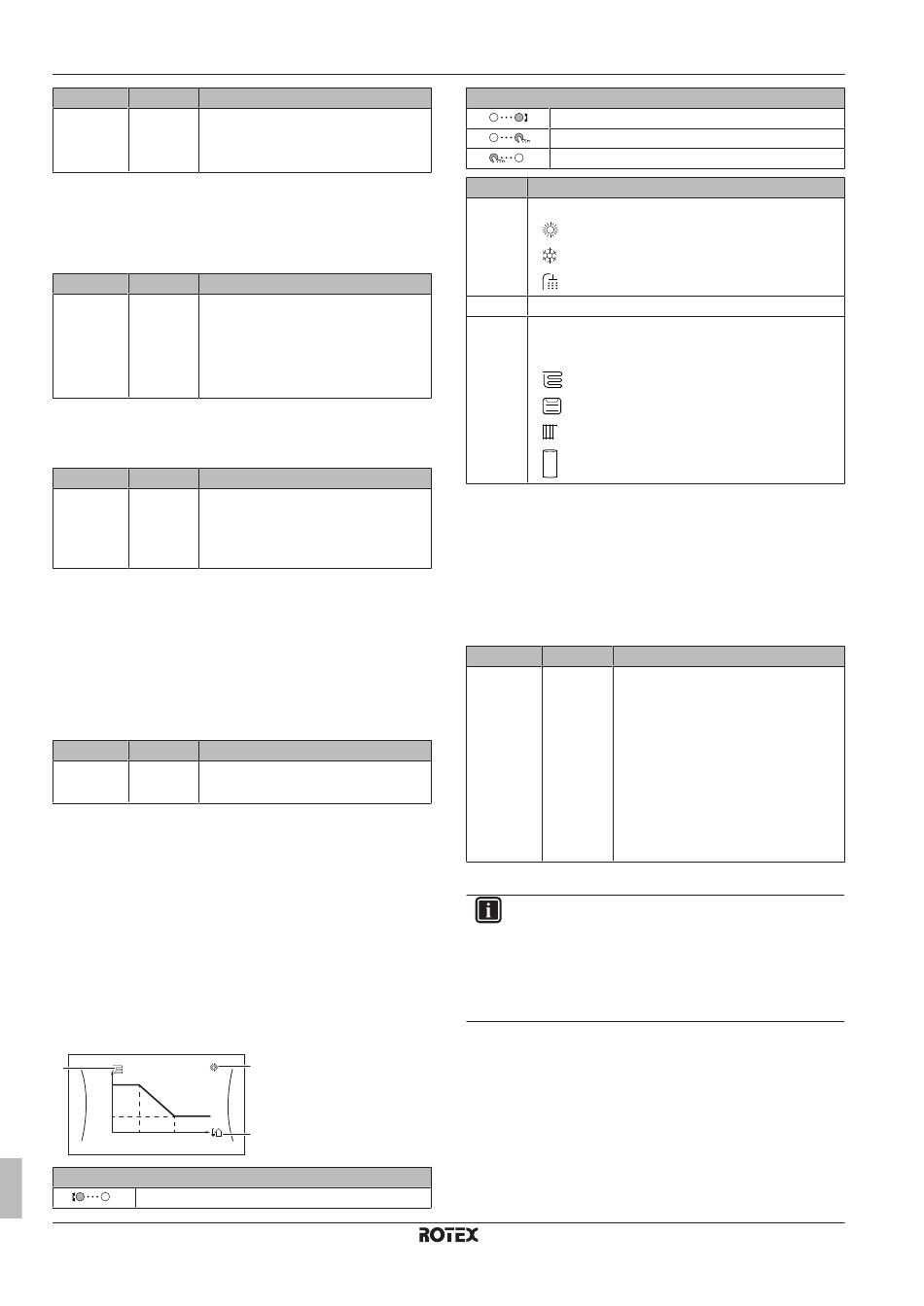

Detaillierter Bildschirm Mit Der Witterungsgeführten Kurve; Konfigurationsassistent: Speicher - Rotex HPSU Bi-Bloc Ultra RHBX04DA6V Installationsanleitung

5 Erweiterte-Funktion
# Code
[3.7] [2‑0D] ▪ 0: Fußbodenheizung
▪ 1: Ventilator-Konvektor
▪ 2: Heizkörper
Steuerung
Hier wird der Steuerungstyp angezeigt, kann aber nicht angepasst
werden. Er wird durch den Steuerungstyp der Hauptzone festgelegt.
Ausführliche Informationen zu dieser Funktionalität finden Sie unter
"5.2.5 Konfigurationsassistent: Hauptzone" auf
# Code
[3.9] Nicht ▪ 0: Vorlauf, wenn der Steuerungstyp
zutreffend der Hauptzone Vorlauf ist.
▪ 1: Externer Raumthermostat, wenn der
Steuerungstyp
Externer
Raumthermostat ist.
Sollwertmodus
Ausführliche Informationen zu dieser Funktionalität finden Sie unter
"5.2.5 Konfigurationsassistent: Hauptzone" auf
# Code
[3.4] Nicht ▪ 0: Festgelegt
zutreffend
▪ 1:
Absolutes Kühlen
▪ 2: Witterungsgeführt
Wenn Sie Witterungsgeführtes Heizen, Absolutes Kühlen oder
Witterungsgeführt wählen, ist der nächste Bildschirm der detaillierte
Bildschirm mit den witterungsgeführten Kurven. Beachten Sie auch
"5.2.7 Detaillierter Bildschirm mit der witterungsgeführten Kurve" auf
Seite 18.
Zeitprogramm
Gibt an, ob die Soll-Vorlauftemperatur einem Programm entspricht.
Beachten Sie auch "5.2.5 Konfigurationsassistent: Hauptzone" auf
Seite 17.
# Code
[3.1] Nicht ▪ 0: Nein
zutreffend
▪ 1: Ja
5.2.7 Detaillierter Bildschirm mit der
witterungsgeführten Kurve
Wenn der witterungsgeführte Betrieb aktiv ist, wird die gewünschte
Speichertemperatur automatisch
durchschnittlichen Außentemperatur
Außentemperatur niedriger ist, muss die Speichertemperatur höher
sein, da die Wasserleitungen dann kälter sind, und umgekehrt.
Die witterungsgeführten Kurven werden durch zwei Sollwerte
definiert:
▪ Sollwert (X1, Y2)
▪ Sollwert (X2, Y1)
AT-geführte Kurve:
Y
Y2
Y1
X1 X2
Mögliche Aktionen in diesem Bildschirm
Durchlaufen Sie die Temperaturen.
Installationsanleitung
18
Beschreibung
Seite 17.
Beschreibung
der Hauptzone
Raumthermostat oder
Seite 17.
Beschreibung
Witterungsgeführtes Heizen,
Beschreibung
abhängig von der
reguliert. Wenn die
a
X
Mögliche Aktionen in diesem Bildschirm
Ändern Sie die Temperatur.
Fahren Sie mit der nächsten Temperatur fort.
Bestätigen Sie die Änderungen und fahren Sie fort.
Posten
a Mögliche witterungsgeführte Zonen:
▪ : Heizen Hauptzone oder Zusatzzone
▪ : Kühlen Hauptzone oder Zusatzzone
▪ : Brauchwasser
X, X1, X2 Außentemperatur
Y, Y1, Y2 Soll-Speichertemperatur oder Soll-Vorlauftemperatur.
Das hier gezeigte Symbol entspricht dem
Heizverteilsystem für diese Zone:
▪ : Fußbodenheizung
▪ : Ventilator-Konvektor
▪ : Radiator
▪ : Brauchwasserspeicher
5.2.8

Konfigurationsassistent: Speicher

Dieser Teil ist nur bei Systemen mit installiertem optionalem
Brauchwasserspeicher relevant.
Betriebsart Heizen
Es gibt 3 verschiedene Arten der Brauchwasserbereitung. Sie
unterscheiden sich in der Art, wie die Soll-Speichertemperatur
eingestellt wird und wie das Gerät darauf reagiert.
# Code
[5.6] [6-0D] Betriebsart Heizen
▪ 0: Nur Warmhalten: Nur Warmhalten-
Betrieb zulässig.
▪ 1: Programm + Warmhalten: Der
Brauchwasserspeicher
einem Programm und zwischen den
programmierten
geheizt, wenn Warmhalten aktiviert ist.
▪ 2:
Brauchwasserspeicher
über ein Programm geheizt werden.
Weitere Informationen dazu finden Sie in der Betriebsanleitung.
INFORMATION
Gefahr eines Raumheizung-Leistungsengpasses für den
Brauchwasser-Speicher ohne interne Zusatzheizung: Bei
einem häufigen Brauchwasserbetrieb kommt es zu
häufigen und
Kühlunterbrechungen, wenn Sie Folgendes auswählen:
Speicher > Betriebsart Heizen > Nur Warmhalten.
Komfort-Sollwert
Gilt nur, wenn für die Brauchwasserbereitung Nur Programm oder
Programm + Warmhalten eingestellt ist. Beim Programmieren des
Timers können Sie den Komfort-Sollwert als Voreinstellwert
verwenden. Wenn Sie einen Speicher-Sollwert zu einem späteren
Zeitpunkt ändern möchten, müssen Sie diesen Vorgang nur an einer
Stelle durchführen.
Der Speicher wird erwärmt, bis die Speicher-Komforttemperatur
erreicht wurde. Dabei handelt es sich um die höhere Soll-
Temperatur bei einer programmierten Speicher-Komfort-Aktion.
Beschreibung
Beschreibung
wird gemäß
Warmhaltezyklen
Nur Programm:
kann NUR
langfristigen Raumheizung-/
RHBX04+08DA
ROTEX HPSU Bi-Bloc Ultra
4P495265-1C – 2018.11
Der
