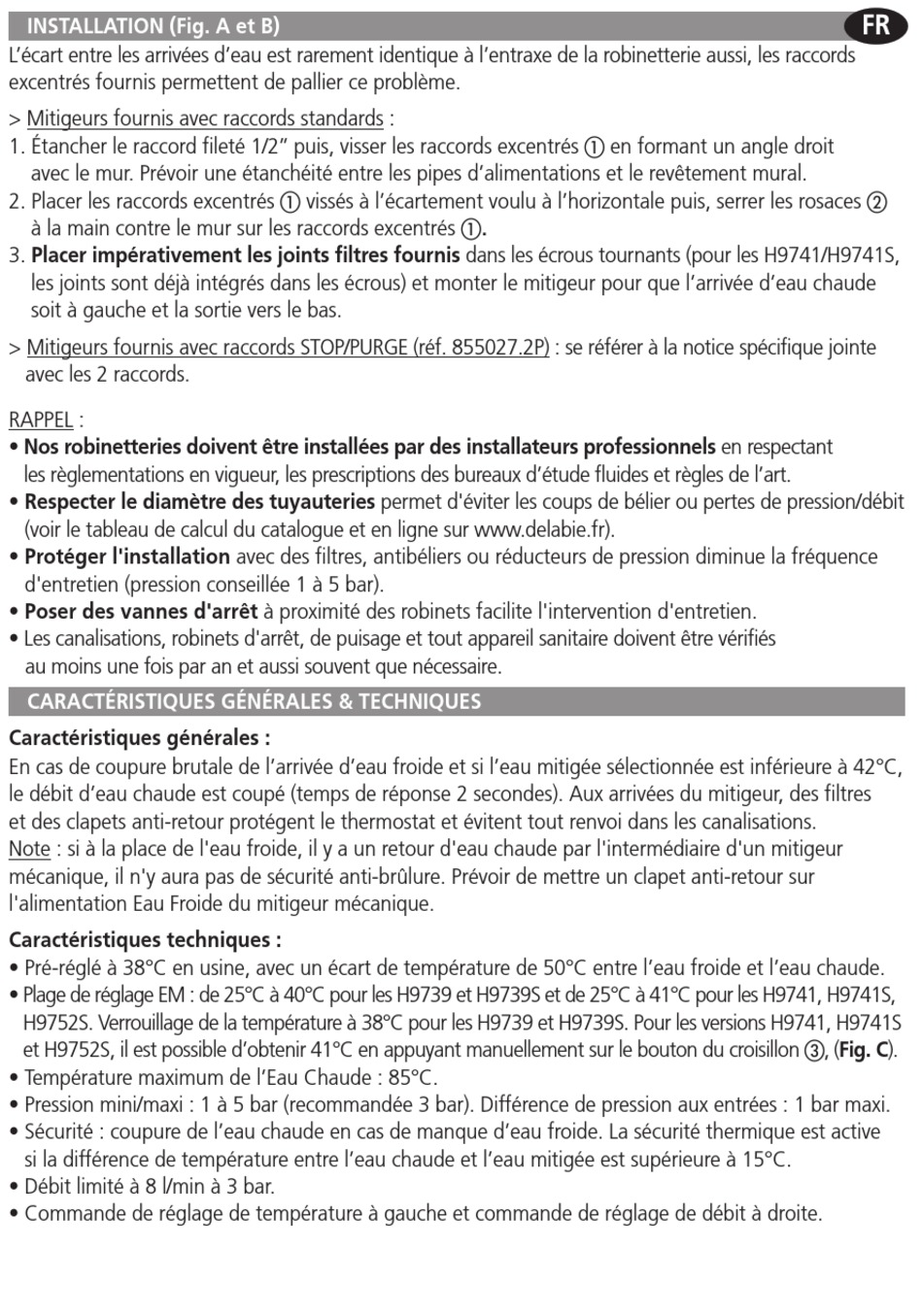

Delabie SECURITHERM Montageanleitung Seite 4

INSTALLATION (Fig. A et B)
L'écart entre les arrivées d'eau est rarement identique à l'entraxe de la robinetterie aussi, les raccords
excentrés fournis permettent de pallier ce problème.
> Mitigeurs fournis avec raccords standards :
1. Étancher le raccord fileté 1/2'' puis, visser les raccords excentrés a en formant un angle droit
avec le mur. Prévoir une étanchéité entre les pipes d'alimentations et le revêtement mural.
2. Placer les raccords excentrés a vissés à l'écartement voulu à l'horizontale puis, serrer les rosaces b
à la main contre le mur sur les raccords excentrés a
3. Placer impérativement les joints filtres fournis dans les écrous tournants (pour les H9741/H9741S,
les joints sont déjà intégrés dans les écrous) et monter le mitigeur pour que l'arrivée d'eau chaude
soit à gauche et la sortie vers le bas.
> Mitigeurs fournis avec raccords STOP/PURGE (réf. 855027.2P) : se référer à la notice spécifique jointe
avec les 2 raccords.
RAPPEL :
• Nos robinetteries doivent être installées par des installateurs professionnels en respectant
les règlementations en vigueur, les prescriptions des bureaux d'étude fluides et règles de l'art.
• Respecter le diamètre des tuyauteries permet d'éviter les coups de bélier ou pertes de pression/débit
(voir le tableau de calcul du catalogue et en ligne sur www.delabie.fr).
• Protéger l'installation avec des filtres, antibéliers ou réducteurs de pression diminue la fréquence
d'entretien (pression conseillée 1 à 5 bar).
• Poser des vannes d'arrêt à proximité des robinets facilite l'intervention d'entretien.
• Les canalisations, robinets d'arrêt, de puisage et tout appareil sanitaire doivent être vérifiés
au moins une fois par an et aussi souvent que nécessaire.
CARACTÉRISTIQUES GÉNÉRALES & TECHNIQUES
Caractéristiques générales :
En cas de coupure brutale de l'arrivée d'eau froide et si l'eau mitigée sélectionnée est inférieure à 42°C,
le débit d'eau chaude est coupé (temps de réponse 2 secondes). Aux arrivées du mitigeur, des filtres
et des clapets anti-retour protégent le thermostat et évitent tout renvoi dans les canalisations.
Note : si à la place de l'eau froide, il y a un retour d'eau chaude par l'intermédiaire d'un mitigeur
mécanique, il n'y aura pas de sécurité anti-brûlure. Prévoir de mettre un clapet anti-retour sur
l'alimentation Eau Froide du mitigeur mécanique.
Caractéristiques techniques :
• Pré-réglé à 38°C en usine, avec un écart de température de 50°C entre l'eau froide et l'eau chaude.
• Plage de réglage EM : de 25°C à 40°C pour les H9739 et H9739S et de 25°C à 41°C pour les H9741, H9741S,
H9752S. Verrouillage de la température à 38°C pour les H9739 et H9739S. Pour les versions H9741, H9741S
et H9752S, il est possible d'obtenir 41°C en appuyant manuellement sur le bouton du croisillon c, (Fig. C).
• Température maximum de l'Eau Chaude : 85°C.
• Pression mini/maxi : 1 à 5 bar (recommandée 3 bar). Différence de pression aux entrées : 1 bar maxi.
• Sécurité : coupure de l'eau chaude en cas de manque d'eau froide. La sécurité thermique est active
si la différence de température entre l'eau chaude et l'eau mitigée est supérieure à 15°C.
• Débit limité à 8 l/min à 3 bar.
• Commande de réglage de température à gauche et commande de réglage de débit à droite.
