Inhaltsverzeichnis
KIT REX S
IP2148DE- rev. 2012-04-20
DITEC S.p.A.
www.ditec.it - ditec@ditecva.com
Montageanleitung für
DE
Schiebetürantrieb.
(Originale Anweisungen)
Inhaltsverzeichnis
loading

Verwandte Anleitungen für DITEC ENTREMATIC KIT REX S

Inhaltszusammenfassung für DITEC ENTREMATIC KIT REX S

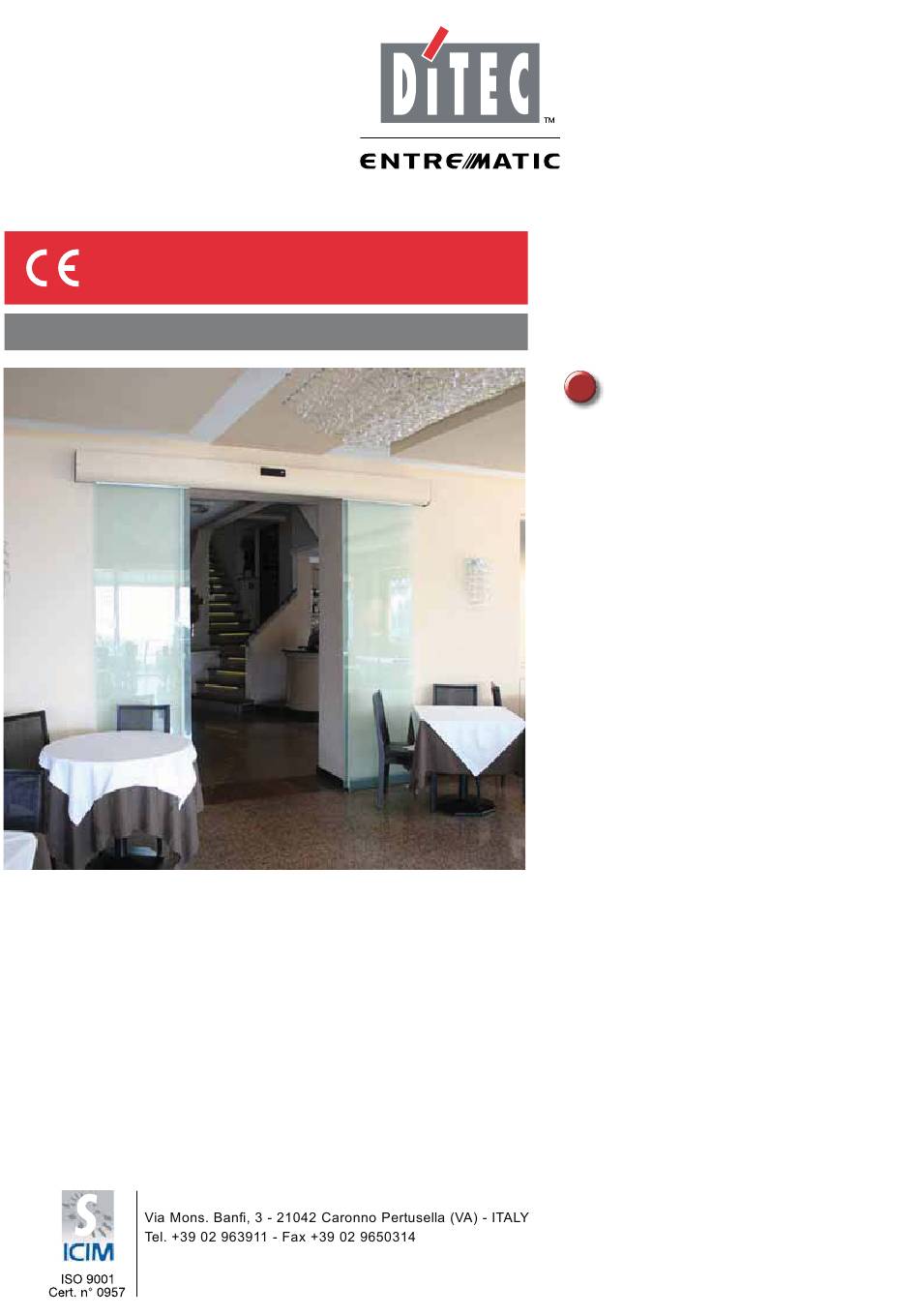

  • Seite 1 KIT REX S IP2148DE- rev. 2012-04-20 Montageanleitung für Schiebetürantrieb. (Originale Anweisungen) DITEC S.p.A. www.ditec.it - ditec@ditecva.com...

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Thema Seite Komponentenübersicht Maßtabelle REX S 1 Rechtsöffnung Montage Montage Steuer-Antriebgruppe Montage und Einstellung des Zahnriemens Montage der Verriegelung Endprüfung Einstellung Dip-Schalter Einstellung Jumper Betriebsprüfung Prüfung der Potentiometer Abschließende Arbeiten Schließen des Antriebs ZEICHENERKLÄRUNG werden muss. STOP sind. sind. Alle Rechte vorbehalten...
  • Seite 3 LISTE DER WERKZEUGE Maßband Bleistift Maulschlüssel 10 mm Bohrer Schere Zange Seitenschneider...
  • Seite 4 GESAMTZEICHNUNG - LISTE DER KOMPONENTEN 10 8 8 10 BEZUG KODE BESCHREIBUNG BEZUG KODE BESCHREIBUNG Befestigung Zahnriemen Antriebsgruppe Riemen Steuerung Verriegelung Bistabile Verriegelung REXSI REXAB...
  • Seite 5 LISTE DER PROFILE UND DICHTUNGEN BEZUG KODE BESCHREIBUNG SCHNITTMASSE GEWICHT Dichtbürste...
  • Seite 6 REXS 2 KODE Amax Bmax [14] [15] REX2S20 2000 REX2S22 2200 1040 1240 1440 1740 REX2S40 4000 1020 REX2S44 4400 2140 1120 2740 1420 1170 OPEN OPEN OPEN OPEN...

  • Seite 7: Maßtabelle Rex S 1 Rechtsöffnung

    REXS 1 RE KODE Amax Bmax [14] [15] REX1S20 2000 REX1S22 2200 1070 1270 1420 REX1S40 4000 1770 REX1S44 4400 1148 OPEN OPEN...
  • Seite 8 REXS 1 LI KODE Amax Bmax [14] [15] REX1S20 2000 REX1S22 2200 REX1S40 4000 REX1S44 4400 1148 OPEN OPEN...

  • Seite 9: Montage

    MONTAGE Das vorliegende Handbuch wendet sich ausschließlich an Fachpersonal. Die Zusammenbau, die elektrischen Anschlüsse und die Einstellungen müssen unter Beachtung der gängigen Praxis und in Erfüllung der jeweils geltenden Vorschriften durchgeführt werden. Die Anweisungen müssen vor Beginn der Zusammenbau des Produktes aufmerksam gelesen werden. Ein falscher Zusammenbau kann eine Gefahr darstellen.

  • Seite 10: Montage Der Umlenkrolle

    LT - 11 1.3 Montage der Umlenkrolle einhalten. ANMERKUNG: Das Maß A gilt als Höchstmaß. Gegebenenfalls kann dieses Maß verkleinert werden.

  • Seite 11: Montage Steuer-Antriebgruppe

    1.4 Montage Steuer-Antriebgruppe Maß B einhalten. ANMERKUNG: Das Maß B gilt als Höchstmaß. Gegebenenfalls kann dieses Maß verkleinert werden. ACHTUNG: im Falle sehr kleiner Antriebe muss der Netzteil [3] außerhalb des Profils des Kastens positioniert werden. 1.5 Montage des Laufwagens...

  • Seite 12: Montage Und Einstellung Des Zahnriemens

    1.6 Montage und Einstellung des Zahnriehmens Den Zahnriemen von Hand spannen und ihn wie auf der Abbildung dargestellt abschneiden.
  • Seite 13 ACHTUNG: Eine nicht korrekte Einstellung beeinträchtigt den Betrieb des Antriebs. 20÷22 20÷22...

  • Seite 14: Montage Der Verriegelung

    1.7 Montage der Verriegelung schließen. der Sperrvorrichtung verwiesen.

  • Seite 15: Befestigung Des Akkus (Falls Vorhanden)

    1.8 Befestigung des Akkus (falls vorhanden) werden. Wenn die Akkukabel kurz sind, abschneiden und ein rot-schwarzes Kabel 2x1,5 mm hinzufügen, dabei die Polarität der Akkus einhalten.

  • Seite 16: Endprüfung

    ENDPRÜFUNG Die elektronischen Teile dürfen nur angefasst werden, wenn die betreffende Person mit leitfähigen antista- tischen, geerdeten Manschetten ausgestattet ist. 230 V~ Apertura parz. lato B / Part. opening side B Apertura parz. lato A / Part. opening side A F1=F1,6A AL15 Power reset...

  • Seite 17: Einstellung Jumper

    2.2 Einstellung JUMPER EINSTELLUNG WIRKUNG 2.3 Betriebsprüfung Vor dem Netzanschluss ist sicherzustellen, dass die Daten auf dem Typenschild mit denen des Strom- versorgungsnetzes übereinstimmen. Dem Stromnetz ist ein allpoliger Schalter/Trennschalter mit einem Öffnungsabstand der Kontakte von mindestens 3 mm vorzusehen. Es ist zu prüfen, ob vor der elektrischen Anlage ein Fehlerstromschutz sowie ein entsprechender Überstromschutz vorhanden sind.

  • Seite 18: Prüfung Der Potentiometer

    2.5 Prüfung der Potentiometer EINSTELLUNG WIRKUNG Einstellung VA Einstellung der Zeit der automatischen Schließung. Einstellung der Breite der Durchgangsöffnung (mit Einstellung RP Einstellung R1 2.6 Werkseinstellungen auf das Minimum auf halb ein- - alle Jumper auf ACHTUNG: Für weitere Informationen siehe die Installations- und Betriebshandbücher des Antriebs REX S, des Steuerung EL20, der Steuergärate und der Sicherheitsvorrichtungen.

  • Seite 19: Abschließende Arbeiten

    ABSCHLIESSENDE ARBEITEN 3.1 Allgemeine Kontrollen 3.1 Schließen des Antriebs...
