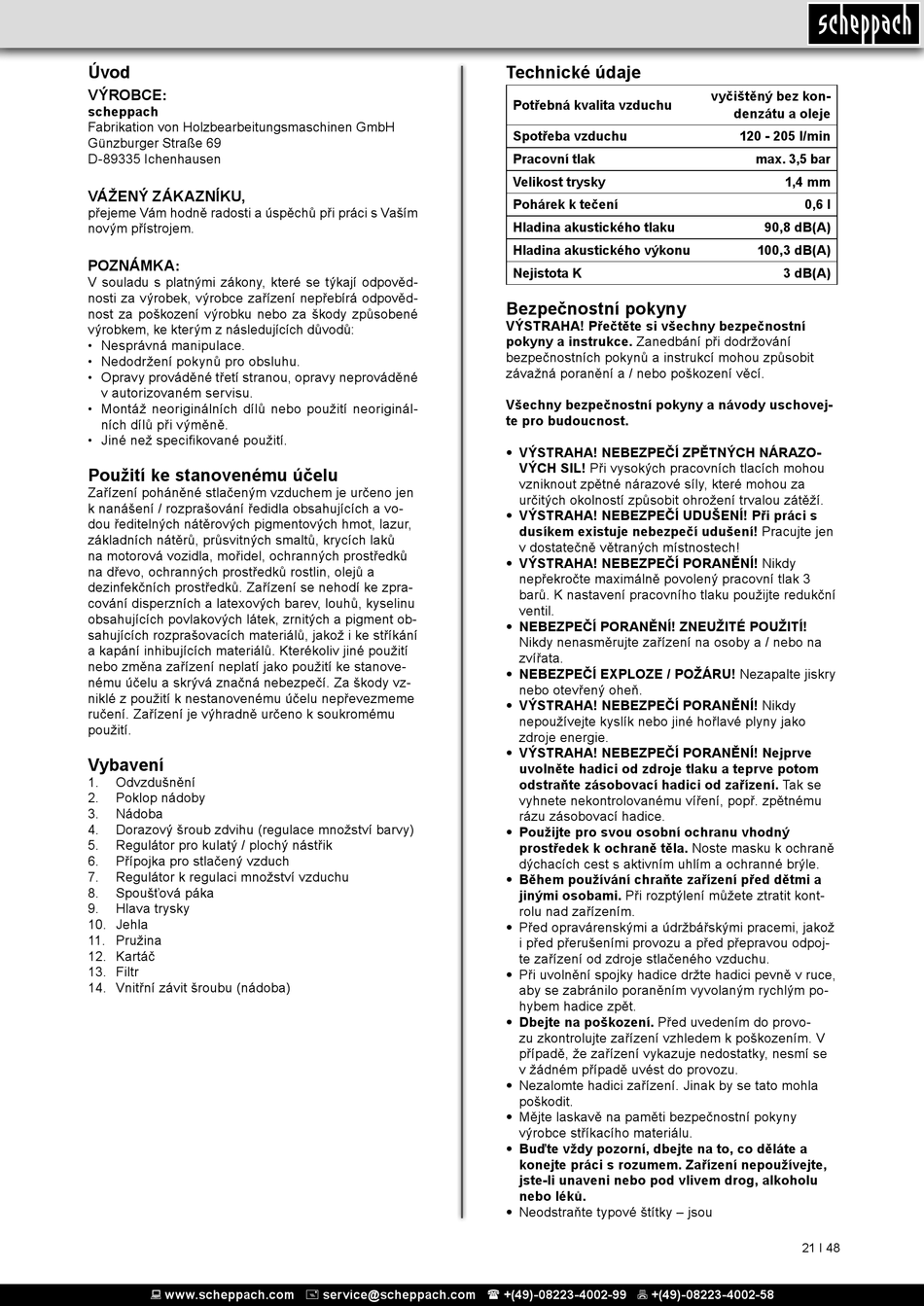

Scheppach 7906100721 Originalbetriebsanleitung Seite 21

Úvod
VÝROBCE
:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
VÁŽENÝ ZÁKAZNÍKU,
přejeme Vám hodně radosti a úspěchů při práci s Vaším
novým přístrojem.
POZNÁMKA
:
V souladu s platnými zákony, které se týkají odpověd-
nosti za výrobek, výrobce zařízení nepřebírá odpověd-
nost za poškození výrobku nebo za škody způsobené
výrobkem, ke kterým z následujících důvodů:
• Nesprávná manipulace.
• Nedodržení pokynů pro obsluhu.
• Opravy prováděné třetí stranou, opravy neprováděné
v autorizovaném servisu.
• Montáž neoriginálních dílů nebo použití neoriginál-
ních dílů při výměně.
• Jiné než specifikované použití.
Použití ke stanovenému účelu
Zařízení poháněné stlačeným vzduchem je určeno jen
k nanášení / rozprašování ředidla obsahujících a vo-
dou ředitelných nátěrových pigmentových hmot, lazur,
základních nátěrů, průsvitných smaltů, krycích laků
na motorová vozidla, mořidel, ochranných prostředků
na dřevo, ochranných prostředků rostlin, olejů a
dezinfekčních prostředků. Zařízení se nehodí ke zpra-
cování disperzních a latexových barev, louhů, kyselinu
obsahujících povlakových látek, zrnitých a pigment ob-
sahujících rozprašovacích materiálů, jakož i ke stříkání
a kapání inhibujících materiálů. Kterékoliv jiné použití
nebo změna zařízení neplatí jako použití ke stanove-
nému účelu a skrývá značná nebezpečí. Za škody vz-
niklé z použití k nestanovenému účelu nepřevezmeme
ručení. Zařízení je výhradně určeno k soukromému
použití.
Vybavení
1. Odvzdušnění
2. Poklop nádoby
3. Nádoba
4. Dorazový šroub zdvihu (regulace množství barvy)
5. Regulátor pro kulatý / plochý nástřik
6. Přípojka pro stlačený vzduch
7. Regulátor k regulaci množství vzduchu
8. Spoušťová páka
9. Hlava trysky
10. Jehla
11. Pružina
12. Kartáč
13. Filtr
14. Vnitřní závit šroubu (nádoba)
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Technické údaje
Potřebná kvalita vzduchu
Spotřeba vzduchu
Pracovní tlak
Velikost trysky
Pohárek k tečení
Hladina akustického tlaku
Hladina akustického výkonu
Nejistota K
Bezpečnostní pokyny
VÝSTRAHA! Přečtěte si všechny bezpečnostní
pokyny a instrukce. Zanedbání při dodržování
bezpečnostních pokynů a instrukcí mohou způsobit
závažná poranění a / nebo poškození věcí.
Všechny bezpečnostní pokyny a návody uschovej-
te pro budoucnost.
• VÝSTRAHA! NEBEZPEČÍ ZPĚTNÝCH NÁRAZO-
VÝCH SIL! Při vysokých pracovních tlacích mohou
vzniknout zpětné nárazové síly, které mohou za
určitých okolností způsobit ohrožení trvalou zátěží.
• VÝSTRAHA! NEBEZPEČÍ UDUŠENÍ! Při práci s
dusíkem existuje nebezpečí udušení! Pracujte jen
v dostatečně větraných místnostech!
• VÝSTRAHA! NEBEZPEČÍ PORANĚNÍ! Nikdy
nepřekročte maximálně povolený pracovní tlak 3
barů. K nastavení pracovního tlaku použijte redukční
ventil.
• NEBEZPEČÍ PORANĚNÍ! ZNEUŽITÉ POUŽITÍ!
Nikdy nenasměrujte zařízení na osoby a / nebo na
zvířata.
• NEBEZPEČÍ EXPLOZE / POŽÁRU! Nezapalte jiskry
nebo otevřený oheň.
• VÝSTRAHA! NEBEZPEČÍ PORANĚNÍ! Nikdy
nepoužívejte kyslík nebo jiné hořlavé plyny jako
zdroje energie.
• VÝSTRAHA! NEBEZPEČÍ PORANĚNÍ! Nejprve
uvolněte hadici od zdroje tlaku a teprve potom
odstraňte zásobovací hadici od zařízení. Tak se
vyhnete nekontrolovanému víření, popř. zpětnému
rázu zásobovací hadice.
• Použijte pro svou osobní ochranu vhodný
prostředek k ochraně těla. Noste masku k ochraně
dýchacích cest s aktivním uhlím a ochranné brýle.
• Během používání chraňte zařízení před dětmi a
jinými osobami. Při rozptýlení můžete ztratit kont-
rolu nad zařízením.
• Před opravárenskými a údržbářskými pracemi, jakož
i před přerušeními provozu a před přepravou odpoj-
te zařízení od zdroje stlačeného vzduchu.
• Při uvolnění spojky hadice držte hadici pevně v ruce,
aby se zabránilo poraněním vyvolaným rychlým po-
hybem hadice zpět.
• Dbejte na poškození. Před uvedením do provo-
zu zkontrolujte zařízení vzhledem k poškozením. V
případě, že zařízení vykazuje nedostatky, nesmí se
v žádném případě uvést do provozu.
• Nezalomte hadici zařízení. Jinak by se tato mohla
poškodit.
• Mějte laskavě na paměti bezpečnostní pokyny
výrobce stříkacího materiálu.
• Buďte vždy pozorní, dbejte na to, co děláte a
konejte práci s rozumem. Zařízení nepoužívejte,
jste-li unaveni nebo pod vlivem drog, alkoholu
nebo léků.
• Neodstraňte typové štítky – jsou
vyčištěný bez kon-
denzátu a oleje
120 - 205 l/min
max. 3,5 bar
1,4 mm
0,6 l
90,8 dB(A)
100,3 dB(A)
3 dB(A)
21 І 48
