DATENLOGGER

Die Fernbedienung RCC-02/-03 enthält eine Speicherungsfunktion für viele elektrische Werte
unseres Systems über eine längere Zeitspanne.
Mit dieser Funktion können Sie zum Beispiel die Entwicklung des Stromverbrauchs und die Spannung
der Batterie verfolgen, die verschiedenen Stromunterbrüche, den Zustand der Hilfskontakte, den
Eingangsstrom oder die Ausgangsspannung herauslesen u.s.w. ...
Damit können Sie Statistiken erstellen um die Funktion und die Dimensionierung zu kontrollieren, das
Verhalten der Verbraucher überprüfen oder Fehler entdecken und beheben.
F
UNKTIONSWEISE
Wenn der Datenlogger aktiviert ist, wird jeden Tag (um Mitternacht) eine Datei auf der in der
Fernsteuerung eingeführten SD Karte erstellt. Diese Datei enthält Angaben über die Komponenten
des Xtender Systems sowie die elektrischen Daten welche jede Minute aufgezeichnet wurden. Die
Datei im Format CSV kann von vielen Programmen gelesen werden. Die Datei enthält das Datum
an welchem die Messung durchgeführt wurde in folgender Form: LGjjmmtt.csv . Wenn die Karte
entfernt wird gehen die Tagesdaten verloren. Wenn die aktuellen Tagesdaten für eine Analyse
benötigt werden, kann mit einer manuellen Speicherung, eine Datei mit den bereits vorhandenen
Daten erstellt werden. Bei der Aktualisierung der Software der Fernbedienung gehen die aktuellen
Tagesdaten verloren.
A V
NALYSE UND ISUALISIERUNG DER
A T
NALYSIS OOL OU

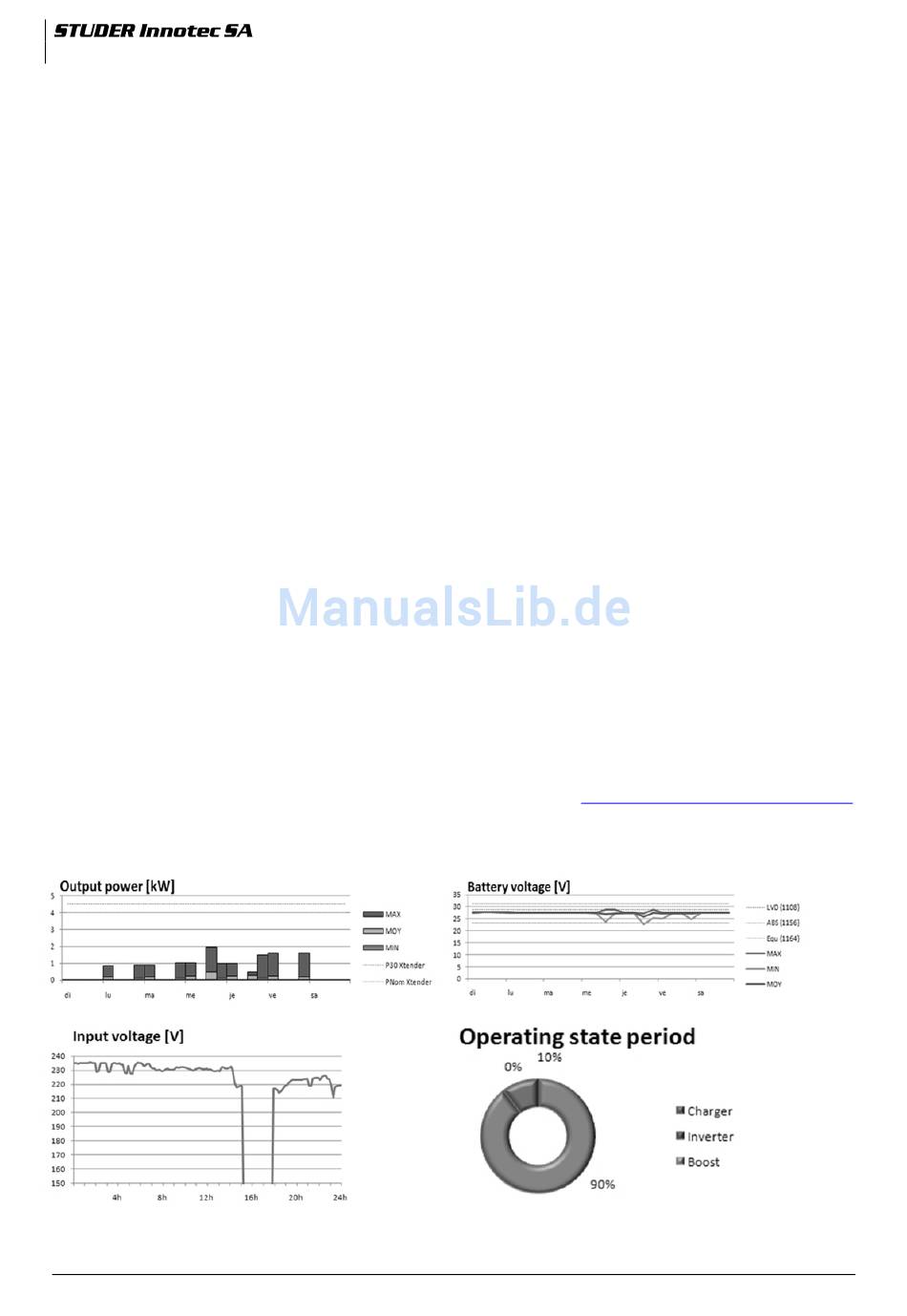

Zusätzlich zu dieser Funktion stellt STUDER INNOTEC ein Analyse-Tool unter der Form einer Microsoft
Excel 2007l Datei zur Verfügung. Dadurch können die CSV Dateien der Fernbedienung spezifisch
®
gelesen werden. Dieses Tool formt und gruppiert die Dateien jedes Xtender und stellt diese
graphisch dar. Dadurch sind die Dateien auf einen Blick verständlich und leserlich.
Ein Matlab Skript ist ebenfalls vorhanden. Dies ermöglicht Analysen oder versorgt eine mögliche
®
Simulation.
Diese Dateien
heruntergeladen werden.
