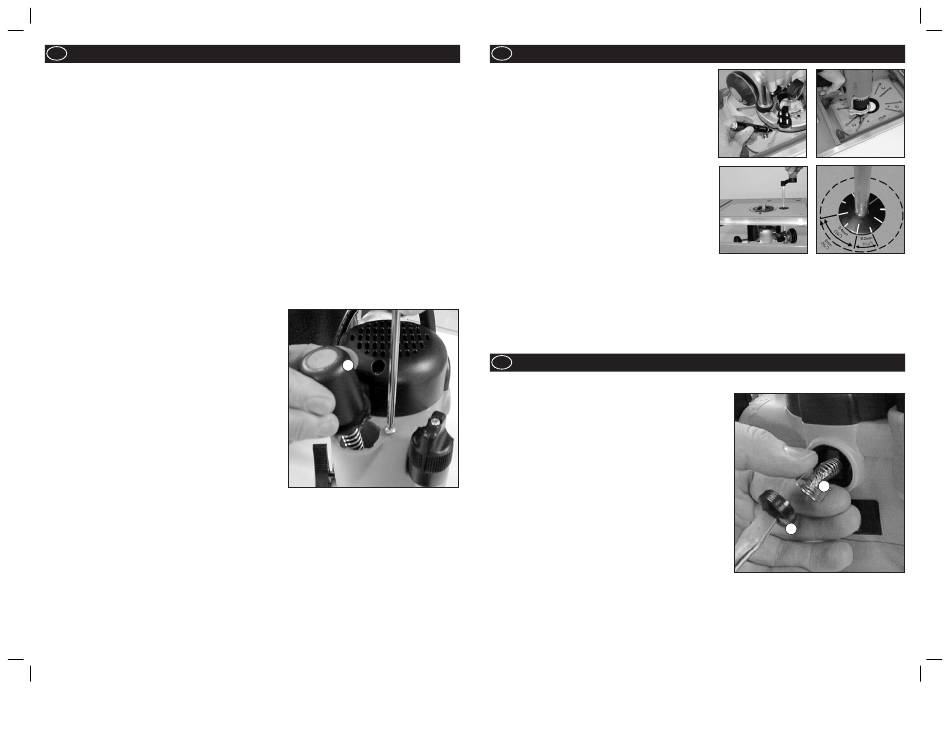

FUNZIONAMENTO CON MONTAGGIO A BANCO
I
G E
• Il montaggio e l'utilizzo della fresatrice su un banco di fresatura CMT devono avvenire secondo quanto
indicato nella documentazione fornita con il banco di fresatura.
Benché la fresatrice CMT sia progettata per un utilizzo comodo ed efficiente sulla maggior parte dei banchi
A
di fresatura, è particolarmente adatta ai banchi a marchio CMT.
Le regolazioni della fresatrice sono estremamente semplici da eseguire usando le funzionalità uniche
descritte in precedenza nel manuale. Vedere "Montare e cambiare le frese" e "Regolazione profondità
di taglio".
MONTAGGIO DELLA MOLLA DI AFFONDO
La molla di affondo è fornita come accessorio della fresatrice. È progettata per essere impiegata quando si
utilizza la funzionalità di affondo della fresatrice.
1. Impostare la fresatrice al massimo della gamma di affondo e bloccare la leva di blocco affondo.
2. Allentare la vite piccola (in senso antiorario) accanto al cappuccio della molla di affondo (t) con alcuni
giri. Ruotare leggermente il cappuccio in senso antiorario per toglierlo.
3. Far scivolare la molla attraverso il codolo sul cappuccio della molla di affondo e posizionarla al punto di
ingresso per la molla.
4. Applicare forza sufficiente e tenere saldamente il cappuccio della molla per spingere la molla verso il
basso e bloccare il cappuccio della molla di affondo sotto la vite.
5. Serrare nuovamente la vite in senso orario quando è in posizione.
TOGLIERE LA MOLLA DI AFFONDO
1. Impostare la fresatrice al massimo della gamma di affondo
e bloccare la leva di blocco affondo.
2. Allentare la vite piccola accanto al cappuccio della molla
di affondo (t) con alcuni giri. Ruotare leggermente il
cappuccio in senso antiorario per toglierlo. Fig. 27. Nota:
tenere saldamente il cappuccio quando si rilascia tensione
dalla molla.
3. Togliere la molla e riporla in un luogo sicuro.
4. Riposizionare il cappuccio della molla di affondo e serrare
nuovamente la vite.
AVVERTENZA: Togliere la molla di affondo solo quando la
fresatrice è montata sotto un banco di fresatura. Controllare
che sia sempre montata nel caso di utilizzo manuale.
GB
F I F
G E
FRA ENG GER ESP
FRA ENG GER ESP
Fig. 27
GB t
F G E I F
FRA ENG GER ESP
FRA ENG GER ESP
- Page 54 -
ROTAZIONE BANCO
GB I
G E
ITA
1. Montare correttamente e saldamente la fresatrice
sul banco di fresatura come illustrato nelle istruzioni
del banco di fresatura. Capovolgere il banco (con la
ITA
fresatrice montata).
2. Con un pennarello tracciare il contorno nella base della
fresatrice sulla parte inferiore del banco di fresatura.
Completare la marcatura per formare un cerchio di
circa 1,3 cm (1/2") di diametro.
3. Togliere la fresatrice ed eseguire un foro pilota
attraverso il centro del cerchio. Con una punta da
1,3 cm (1/2") eseguire il foro di accesso definitivo.
AVVERTENZA: Togliere eventuali sbavature con una
lima rotonda.
4. Rimontare la fresatrice e girare il banco di fresatura dal
lato giusto.
5. Montare l'impugnatura di rotazione del banco (N)
attraverso il foro nel banco e spingerla sul meccanismo di rotazione della fresatrice.
AVVERTENZA: Se necessario allargare il foro con una lima tonda.
6. Rilasciare la leva di blocco affondo e usare l'impugnatura girevole per impostare la profondità di taglio.
SEGNI DI CALIBRAZIONE:
Ogni linea sulla rotella girevole rappresenta incrementi di profondità di taglio di 0,2 mm (1/128"). Un giro
completo di 360 gradi equivale a una regolazione di profondità di 2 mm (3/32").
7. Bloccare nuovamente la leva di blocco affondo e iniziare il lavoro.
SOSTITUZIONE SPAZZOLE
GB I
G E
ITA
Le spazzole (u) sono una parte soggetta ad usura, devono essere controllate regolarmente e sostituite
quando sono consumate.
ITA 1. Con la fresatrice staccata dalla presa di corrente, svitare i
cappucci delle spazzole (v) posizionati sulla parte anteriore
e posteriore del motore.
2. Togliere le spazzole tirando con attenzione le molle
sporgenti. Fig. 32.
3. Se una delle spazzole (u) è consumata a meno di 6 mm
(1/4"), devono essere entrambe sostituite con spazzole
di ricambio originali CMT – disponibili presso i centri
riparazione autorizzati CMT.
CMT non è responsabile di eventuali danni o lesioni causati
da riparazioni non autorizzate della fresatrice o dall'utilizzo
non corretto dell'utensile.
Fig. 28
Fig. 30
u
v
Fig. 32
- Page 55 -
Fig. 29
Fig. 31
