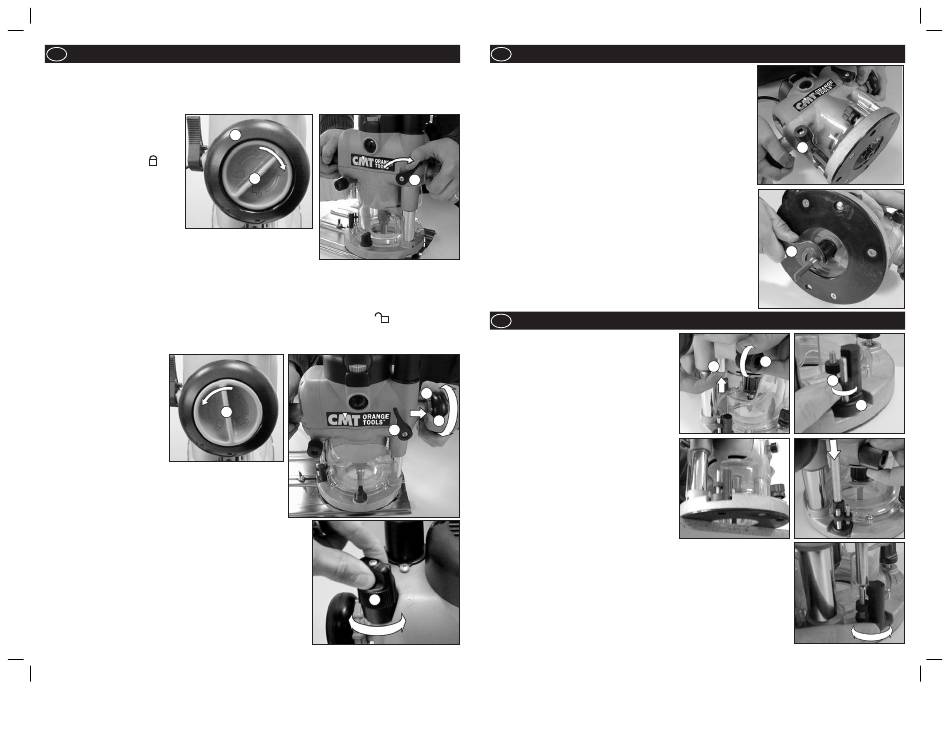

AJUSTE DE LA PROFUNDIDAD DE CORTE
GB I
G E
Existen tres métodos de ajuste de la profundidad de corte, según la precisión y el control requeridos:
ITA
Hundimiento libre para los ajustes de profundidad convencionales y rápidos; Hundimiento con manija
rotativa, para los ajustes controlados y rápidos; y Micro-Ajustador para el ajuste de profundidad preciso en
ITA
toda la gama de hundimiento.
HUNDIMIENTO LIBRE
1. Desplace el Selector de
modalidad de hundimiento (e)
a la posición "trabado" ( ).
Gírelo en el sentido horario,
luego empújelo y siga girando
hasta que haga "clic" (Fig. 6).
Esto trabará la Manija rotativa (f).
2. Suelte la Palanca de trabado
del hundimiento (g). Empuje el
cuerpo de la fresadora hasta llegar
al hundimiento deseado. Vuelva a trabar la palanca (Fig. 7).
Nota: Es posible cambiar la posición de la palanca de trabado del hundimiento: para ello, quite el tornillo
de retén y cambie la posición de la palanca en el bulón. Vuelva a apretar.
HUNDIMIENTO CON LA MANIJA ROTATIVA
1. Desplace el Selector de modalidad de hundimiento (e) a la posición "destrabado" (
las agujas del reloj, déjelo "saltar" (tal vez tenga que apretar levemente sobre la fresadora) y siga
girándolo hasta que haga "clic" (Fig. 8). Compruebe que la Palanca de trabado del hundimiento (g) esté
destrabada.
2. Apriete el Anillo (h) de la
Manija rotativa (f) y gire
la manija para elevar o
bajar la cortadora (Fig. 9).
Suelte el anillo hasta llegar
a la profundidad deseada,
permitiendo que "salte",
trabando la fresadora en la
Fig. 8
ubicación aproximada.
3. Antes de usar, trabe la palanca de trabado del hundimiento
(g), especialmente para los cortes pesados (Fig. 7).
MICRO AJUSTADOR - Sólo para la modalidad
Hundimiento con la manija rotativa.
1. Ajuste el Selector de modalidad de hundimiento (e) en la posición
"destrabado" (Fig. 8) y compruebe que la palanca de trabado del
hundimiento (g) esté suelta.
2. Gire la Perilla del micro ajustador (i) en el sentido de las agujas
del reloj para aumentar la profundidad de corte y en el sentido
contrario para reducir la profundidad (Fig. 10). Cuando esté
reduciendo la profundidad de corte, gire el micro ajustador una
vuelta entera adicional, luego gírelo hacia atrás hasta la selección
deseada para absorber todo juego.
GB
F
G
FRA ENG
FRA ENG
f
e
Fig. 6
Fig. 7
F GB
G
FRA ENG
FRA ENG
e
- Page 28 -
COLOCACIÓN Y CAMBIO DE LAS CORTADORAS
I F GB I
E G E
GER ESP ITA
1. "Apague" el interruptor de potencia (b) lo que permitirá que el
interruptor de cierre (a) se cierre (Fig. 1). (El cierre se cerrará y
trabará cuando la traba del collar de apriete esté enganchada.)
GER ESP ITA
2. Espere hasta que la cortadora haya dejado de girar
completamente. Hunda la fresadora hasta el fondo usando la
modalidad de hundimiento libre o de hundimiento con la manija
rotativa (Fig. 11). Nota: compruebe que el tope de profundidad
(k) esté libre (véase la Fig. 13 más abajo). El collar de apriete
sobresaldrá por la base (y por la Mesa para fresadora de CMT, si
g
estuviera colocada), lo que facilitará el acceso para las llaves.
3. Use la llave (j) suministrada, para girar el collar de apriete
levemente, con lo que enganchará la traba del collar. Una vez
enganchada, gire la llave en sentido contrario a las agujas del reloj
para soltar la cortadora, o en sentido horario para ajustarla (Fig. 12).
Nota: Cuando coloque cortadoras compruebe que la espiga haya
penetrado completamente en el collar de apriete.
4. Vuelva la cortadora a una profundidad de uso normal. Con ello se
soltará la traba del collar de apriete y el cierre del interruptor, lo
que permitirá el acceso al interruptor de electricidad.
). Gírelo contra
F
E I GB I
G E
GER ESP ITA Es posible efectuar el pre-ajuste preciso de
la profundidad de corte mediante el Tope de
profundidad (k) y la Torre (l) en la modalidad
GER ESP ITA
Hundimiento libre.
1. Suelte la Traba del tope del hundimiento
h
(m) y retraiga el tope de profundidad
completamente; vuelva a ajustar (Fig. 13).
f
g
2. Ajuste la Ruedecilla de la torre(s) (n) a la
profundidad de hundimiento deseado, utilizando
la escala del poste de la torre (Fig. 14).
3. Coloque la cortadora y ajuste la profundidad
de corte hasta que la punta de la cortadora
esté a nivel con su "dato cero" (p.ej. la base
de la fresadora o la superficie de la Mesa
Fig. 9
para fresadora) (Fig. 15).
4. Haga rotar la torre hasta que el poste fijo
de la torre esté alineado con el tope de
hundimiento. Suelte el tope; éste deslizará sobre el poste. Ajústelo (Fig. 16).
5. Haga rotar la torre nuevamente hasta que el bulón de la ruedecilla de
ajuste requerida esté alineado con el tope (Fig. 17). Húndalo hasta que el
tope hueco de profundidad quede ubicado por encima del bulón y toque la
i
ruedecilla de ajuste. Enganche la palanca de trabado del hundimiento (g).
Nota: Será preciso reducir la profundidad de hundimiento antes de poder
rotar la torre a otra posición del tope.
Fig. 10
TOPE DE PROFUNDIDAD Y TORRE
k
Fig. 13
Fig. 15
- Page 29 -
k
Fig. 11
j
Fig. 12
Fig. 14
m
n
l
Fig. 16
Fig. 17
