TISCHMONTAGE
F GB I
G E
SP ITA
1. Befestigen Sie die Fräse wie in der Anleitung
beschrieben vorschriftsmäßig am Frästisch. Drehen Sie
den Frästisch mit der befestigten Fräse um.
SP ITA
2. Markieren Sie die Konturen des Fräserunterteils mit
einem Marker auf der Unterseite des Frästischs. Die
fertige Markierung muss ein geschlossener Kreis mit
ca. 13mm Durchmesser sein.
3. Nehmen Sie die Fräse ab und bohren Sie eine
Vorbohrung in der Mitte Ihres Kreises. Bohren Sie
danach das eigentliche Loch mit einem 13mm Bohrer.
WARNUNG: Feilen Sie alle scharfen Kanten mit einer
Rundfeile ab.
4. Setzen Sie die Fräse wieder ein und drehen Sie den
Frästisch wieder in seine richtige Position um.
5. Führen Sie die Kurbel zur Tiefeneinstellung (N) durch
das Loch der Tischplatte in den Einstellmechanismus
der Oberfräse ein.
WARNUNG: Erweitern Sie nötigenfalls das Bohrloch mit einer Rundfeile.
6. Lösen Sie die Tiefeneinstellung und stellen Sie die gewünschte Schneidetiefe mit der Kurbel zur
Tiefeneinstellung ein.
KALIBRIERUNGSMARKIERUNGEN
Jeder Strich der Kurbel-Drehscheibe zeigt eine Erhöhung/Verminderung der Schneidetiefe um 0,2mm an.
Eine volle Umdrehung entspricht einer Anpassung der Schneidetiefe um 2mm.
7. Arretieren Sie die Tiefeneinstellung wieder bevor Sie nun mit Ihrer Arbeit beginnen.

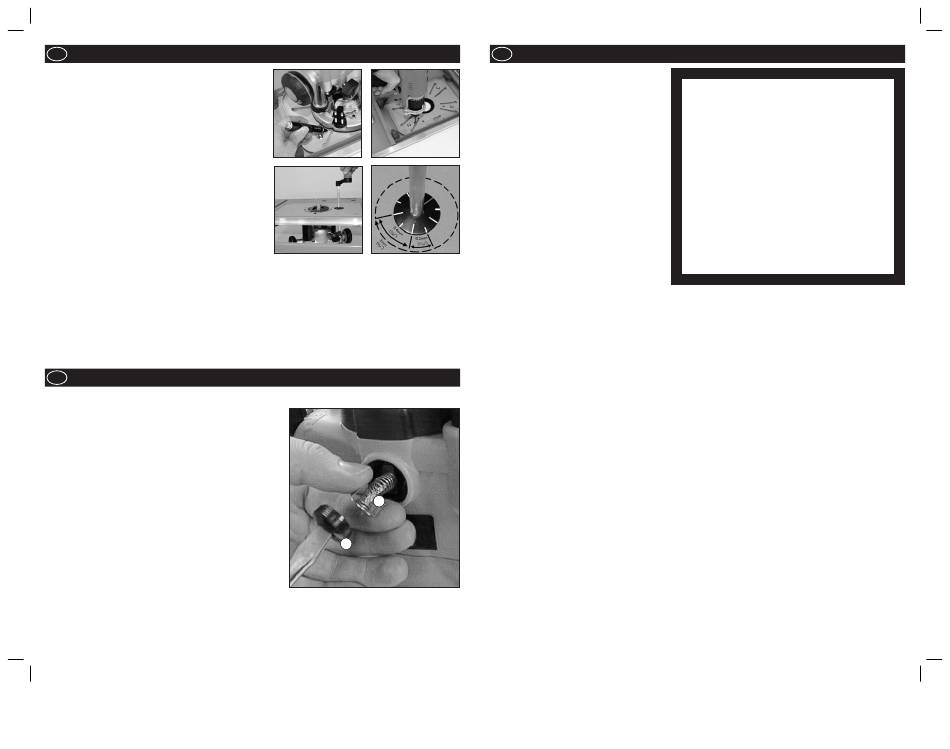

AUSTAUSCH DER BÜRSTEN
F
GB I
G E
SP ITA
Die Kohlebürsten sind Verschleißteile, die regelmäßig überprüft und ausgetauscht werden müssen, wenn
sie abgetragen sind.
SP ITA
1. Nehmen Sie das Gerät von der Stromversorgung und lösen
Sie die Bürstenkappen (v) vorne und hinten am Motor.
2. Ziehen Sie die Bürsten vorsichtig an den vorstehenden
Federn heraus. Abb. 32
3. Sobald eine der Bürsten auf weniger als 6mm ( 1 / 4 ")
abgetragen ist, müssen beide ersetzt werden. Verwenden
Sie dazu nur originale CMT-Ersatzbürsten, die Sie von
autorisierten CMT-Reparaturzentren erhalten können.
CMT kann nicht dafür verantwortlich gemacht werden,
wenn durch nicht autorisierte Reparaturen oder
unsachgemäßem Betrieb des Rauters Schäden oder
Verletzungen verursacht werden.
GB
F
G E
FRA ENG GER
FRA ENG GER
Abb. 28
Abb. 30
u
v
Abb. 32
- Page 44 -
I F GB I
G E
ESP ITA
ESP ITA
Abb. 29
Abb. 31
_____/_____/_____
Kaufdatum:
CMT7E
Modell:
________________
Seriennummer:
(Auf dem Motortypenschild)
Bewahren Sie Ihre Quittung als
Kaufnachweis auf
CMT GARANTIE
CMT gibt dem Käufer dieses Produkts die Garantie,
dass im Falle eines Defekts eines Teils des Geräts
auf Grund von Materialschäden oder fehlerhafter
Verarbeitung innerhalb von 12 MONATEN nach
dem Datum des Erstkaufs CMT das fehlerhafte
Teil repariert oder bzw. nach eigenem Gutdünken
ersetzt.
Ausgeschlossen von dieser Garantie sind Schäden,
die durch Missbrauch, Vernachlässigung, Unfall oder
normalen Verschleiß & Abnutzung entstehen.
Tritt während der Garantiezeit am Produkt ein Defekt
auf oder muss eine Wartung durchgeführt werden,
können Sie unter Standort Ihres nächstgelegenen
autorisierten CMT-Reparaturzentrums erfahren.
