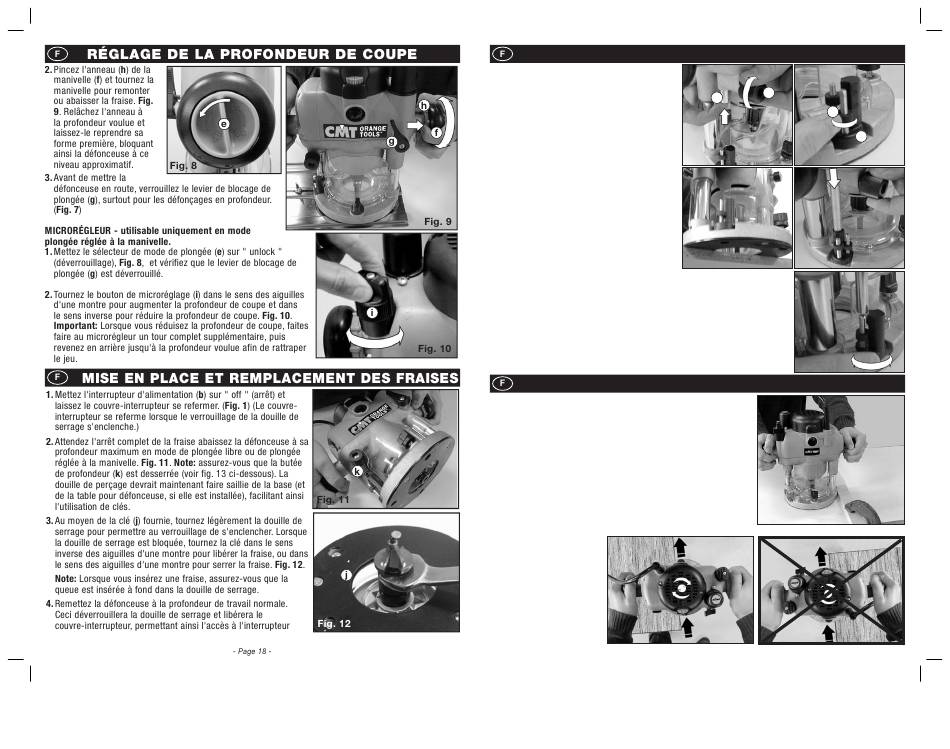

BUTÉE DE PROFONDEUR ET TOURELLE
Il est possible de prérégler la profondeur de
coupe avec précision au moyen de la butée
de profondeur (k) et de la tourelle (l) en mode
plongée libre.
1. Desserrez le verrouillage de la butée de
profondeur (m) et escamotez complètement la
butée de profondeur, puis resserrez. Fig. 13.
2. Mettez la molette (n) de tourelle à la profondeur
de plongée désirée en vous référant aux
graduations du montant de tourelle. Fig. 14.
3. Mettez la fraise en place et réglez la profondeur
de plongée jusqu'à ce que la pointe de la fraise
soit au même niveau que votre " point zéro "
(par exemple, base de la défonceuse ou surface
de la table pour défonceuse). Fig. 15.
4. Faites tourner la tourelle jusqu'à ce que
le montant fixe de la tourelle soit dans
l'alignement de la butée de profondeur.
Relâchez la butée en la laissant bondir sur le montant, puis resserrez. Fig. 16.
5. Continuez à faire tourner la tourelle jusqu'à ce que le boulon de la molette
voulue soit dans l'alignement de la butée. Fig. 17. Abaissez la tourelle jusqu'à
ce que la butée de profondeur creuse soit positionnée au-dessus du boulon et
touche la molette. Enclenchez le levier de blocage de plongée (g).
Note: la profondeur de plongée doit être réduite avant de pouvoir faire tourner la
tourelle jusqu'à une autre position de butée.
UTILISATION À MAIN LEVÉE
•
Servez-vous toujours des deux mains pour contrôler la défonceuse
et assurez-vous que votre ouvrage est solidement cramponné
pour empêcher tout mouvement pendant l'utilisation. Fig. 18.
•
N'utilisez jamais la défonceuse à main levée sans guidage d'une
forme ou d'une autre. Le guidage peut être assuré par une fraise
pilote, le guide fourni ou une règle droite (par exemple, un tasseau
cramponné à votre ouvrage, comme le montre la figure 18).
•
Faites toujours avancer la défonceuse dans le sens opposé à la
rotation de la fraise (dans le sens des aiguilles d'une montre,
comme il est indiqué sur la base de la défonceuse). Fig. 19.
•
N'utilisez pas la défonceuse à l'envers à moins qu'elle ne soit
solidement montée sur une table pour défonceuse bien protégée
(par exemple, de la marque CMT).
Fig. 19
L'ENSEMBLE DE LA BASE
La base (o) fournie avec la
défonceuse CMT peut servir
de d'extension de la semelle,
de guide ou de coupe-cercle.
Fig. 14
m
k
n
Fig. 13
Fig. 15 Fig. 16
Fig. 17
Fig. 20
- Page 19 -
l
Fig. 18
