UTILISATION À MAIN LEVÉE
F GB
E I G E I

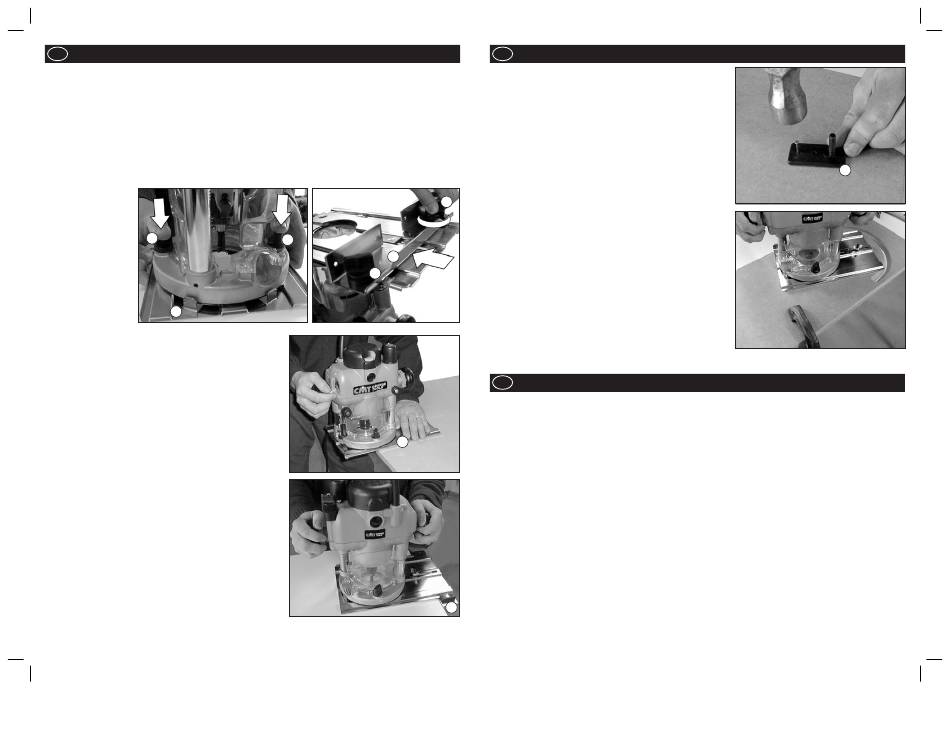

MONTAGE DU GUIDE
GER ESP ITA
1. Desserrez les boutons de montage (p) jusqu'à ce qu'ils soient à environ 10 mm ( 3 / 8 ") au-dessus de la
base de la défonceuse.
GER ESP ITA
2. Placez la défonceuse à l'intérieur des nervures prévues sur la base (o), avec les boutons au-dessus des
deux fentes en forme de trou de serrure. Note: la défonceuse peut être montée avec le porte-à-faux long
à gauche ou à droite, selon le côté duquel le support est nécessaire. Pour le travail sur chant, positionnez
l'interrupteur d'alimentation du côté de la base où se trouve le porte-à-faux court, comme le montre la
figure 23.
3. Appuyez sur les boutons de montage jusqu'à ce que les têtes de boulon s'engagent dans les fentes, puis
faites glisser la défonceuse jusqu'à ce qu'elle se loge contre les nervures de positionnement. Fig. 21.
Serrez bien les boutons.
4. Desserrez les
boutons du guide (q)
de quelques tours
et faites glisser le
guide (r) sur la base
p
à partir de l'extrémité
choisie. Fig. 22.
Bloquez-le à l'endroit
désiré en serrant
les deux boutons de
guide.
o
UTILISATION DU GUIDE
Base élargie
La base du guide donne une meilleure stabilité lorsqu'on se
sert de fraises à pilote sur chant. Le guide (r) n'est pas utilisé
pour ces coupes.
Placez une main sur le bout long de la base, en le
maintenant sur l'ouvrage, et, avec l'autre main, agrippez la
poignée de la défonceuse la plus éloignée. Fig. 23. Note:
positionnez la défonceuse de façon à ce que l'interrupteur
d'alimentation soit le plus près possible de votre main droite.
Guide
Fixez le guide (r) au bout court de la base (o) lorsque vous
travaillez sur chant avec une fraise sans pilote à roulement.
Utilisez les positions de main illustrées à la figure 23.
Lorsque vous rainurez à une certaine distance du chant, fixez
le guide au bout long de la base. Fig. 24.
Si vous utilisez une fraise de très grand diamètre, il sera
peut-être nécessaire de fixer des blocs de bois au guide en
vous servant des trous de vis, afin de vous assurer que la
fraise ne touche pas le guide.
F GB
FRA ENG
FRA ENG
Fig. 22
p
r
q
GB
F
FRA ENG
FRA ENG
o
Fig. 24
- Page 20 -
UTILISATION À MAIN LEVÉE
F GB
G E I G E I
Coupe-cercle
GER ESP ITA
1. Fixez la base (o) (sans le guide) à la défonceuse.
GER ESP 2. Enlevez la fixation pivotante (s) de la base et fixez-la au ITA
centre de votre ouvrage au moyen d'un petit clou ou d'une
petite vis passés par l'un des petits trous prévus. Fig. 25.
Laissez le boulon qui traverse la fixation pivotante.
3. Positionnez la défonceuse et la base au-dessus de la
fixation pivotante et remettez la rondelle et l'écrou à
oreilles.
La défonceuse débranchée, faites-lui suivre le chemin
q
proposé afin de vérifier le cercle et faites les réglages
nécessaires.
4. Coupez le cercle en plusieurs passes, en augmentant la
profondeur de coupe de 2 mm ( 1 / 16 ") (par exemple)
à chaque passe. N'essayez pas d'effectuer une coupe
profonde en une passe.
Coupes de part en part: Si vous coupez le matériau de
part en part, placez une chute sous votre ouvrage. Fig. 26.
Coupez un cercle surdiamétré, puis, lorsque le matériau a
été coupé de part en part, réduisez le diamètre jusqu'à la
dimension désirée, en faisant des passes légères pleine
Fig. 23
hauteur.
UTILISATION DE LA DÉFONCEUSE MONTÉE SOUS TABLE
G E I F GB I
G E
GER ESP ITA
INSTALLATION DU RESSORT DE PLONGÉE
Le ressort de plongée est fourni comme accessoire dans la trousse de la toupie. Il est conçu pour
GER ESP utilisation avec la fonction de plongée de la toupie. ITA
1. Réglez la toupie en début de course de plongée et enclenchez le levier de blocage de plongée.
2. Desserrez la petite vis (dans le sens contraire des aiguilles d'une montre) située à côté du capuchon
de ressort de plongée (T) de quelques tours. Tournez légèrement le capuchon dans le sens contraire
des aiguilles d'une montre pour le retirer.
3. Placez le ressort sur la protubérance du capuchon du ressort de plongée et insérez le dans le
logement du ressort.
4. Exercez une force suffisante et tenez fermement le capuchon du ressort de plongée pour
compresser le ressort et verrouillez le capuchon du ressort de plongée sous la vis.
5. Resserrez la vis dans le sens des aguilles d'une montre une fois en position.
r
s
Fig. 25
Fig. 26
