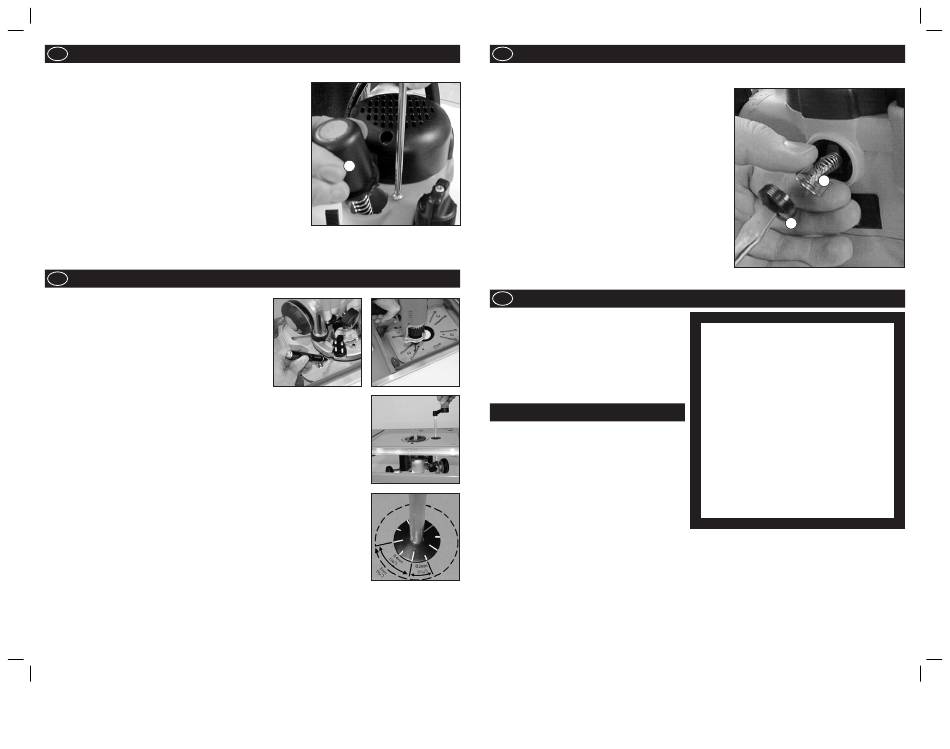

UTILISATION DE LA DÉFONCEUSE MONTÉE SOUS TABLE
F GB
E I G E I
DÉMONTAGE DU RESSORT DE PLONGÉE
GER ESP ITA
1. Réglez la toupie en début de course de plongée et enclenchez
le levier de blocage de plongée.
GER ESP ITA
2. Desserrez la petite vis située à côté du capuchon du ressort
de plongée (T) de quelques tours. Tournez légèrement le
capuchon dans les sens contraire des aiguilles d'une montre
pour le retirer (figure 27). Note : Tenez fermement le capuchon
en relâchant la tension du ressort.
3. Enlevez le ressort et rangez-le en lieu sûr.
4. Remettez en place le capuchon du ressort de plongée et
resserrez la vis.
AVERTISSEMENT : N'enlevez le ressort de plongée que lorsque
la toupie est installée sous une table à toupie. Assurez-vous
qu'il est toujours installé lors d'un usage manuel.
MANIVELLE DE TABLE À TOUPIE
I F GB I
E G E
GER ESP ITA
1. Montez solidement la toupie sur la table à toupie
tel qu'indiqué dans les instructions de votre toupie.
Retournez la table (avec la toupie installée).
GER ESP ITA
2. Avec un stylo marqueur, tracez l'ouverture dans
la base de la toupie sur le dessous de la table.
Complétez le tracé pour former un cercle d'environ
1/2 po (12,7 mm) de diamètre.
3. Retirez la toupie et percez un trou de guidage dans
le centre du cercle. Avec une mèche de 1/2 po (12,7 mm), percez
le trou d'accès final. Limez les bavures avec une queue de rat.
4. Réinstallez la toupie et remettez la table debout.
5. Passez la poignée de manivelle de la table (N) dans le trou du dessus de table
et enfoncez-la sur le mécanisme de manivelle de la toupie.
Si nécessaire élargissez le trou avec une queue de rat.
6. Relâchez le levier de blocage de plongée et utilisez la poignée de la manivelle
pour régler la profondeur de coupe.
MARQUES DE RÉGLAGE :
Chaque graduation sur la roue de la manivelle représente un incrément de
profondeur de coupe de 1/128 po (0,2 mm). Un tour complet de 360 degrés
équivaut à un réglage en profondeur de 1/128 po (0,2 mm).
7. Reverrouillez le levier de blocage de plongée et commencez votre travail.
F GB
FRA ENG
Fig. 27
FRA ENG
t
GB
F
FRA ENG
FRA ENG
Fig. 28
Fig. 30
Fig. 31
- Page 22 -
REMPLACEMENT DES BALAIS
F GB
G E I G E I
Les balais de charbon (u) sont un article consommable et doivent être inspectés périodiquement et
GER ESP ITA
remplacés lorsqu'ils sont usés.
1. La défonceuse débranchée, dévissez les couvercles de
GER ESP ITA
balai (v) situés à l'avant et à l'arrière du moteur.
2. Sortez les balais en tirant avec précaution sur les ressorts
saillants. Fig. 32.
3. Si l'un des balais (u) est usé et a moins de 6mm ( 1 / 4 ")
de longueur, ils doivent être remplacés tous les deux par
des balais de rechange authentiques CMT - disponibles
dans les centres de réparation CMT agréés.
CMT ne sera pas tenu pour responsable des dommages
ou des blessures causées par une réparation non
autorisée de la défonceuse ou un usage incorrect de
l'outil.
G E I F GB I
G E
GER ESP ITA
GER ESP ITA
Fig. 29
ENREGISTREMENT D'ACHAT
Date d'achat: _____/_____/_____
CMT7E
Modèle:
Numéro de série: ________________
(Figure sur l'étiquette du
moteur)
Gardez votre reçu comme preuve d'achat.
v
GARANTIE CMT
CMT garantit à l'acheteur de ce produit
que si toute pièce s'avère défectueuse en
raison de la qualité des matériaux ou de la
fabrication dans les 1 ANS de la date d'achat,
CMT réparera ou remplacera sans frais, à sa
discrétion, la pièce défectueuse.
Cette garantie ne couvre pas un usage
commercial ni une usure normale ou un
dommage résultant d'un accident, d'un usage
abusif ou d'une mauvaise utilisation.
Si le produit est défectueux ou nécessite
une réparation, veuillez composer le
être référ au centre de réparation autorisé
CMT le plus proche.
La garantie n'inclut pas les frais d'envoi de et
à l'utilisateur.
- Page 23 -
