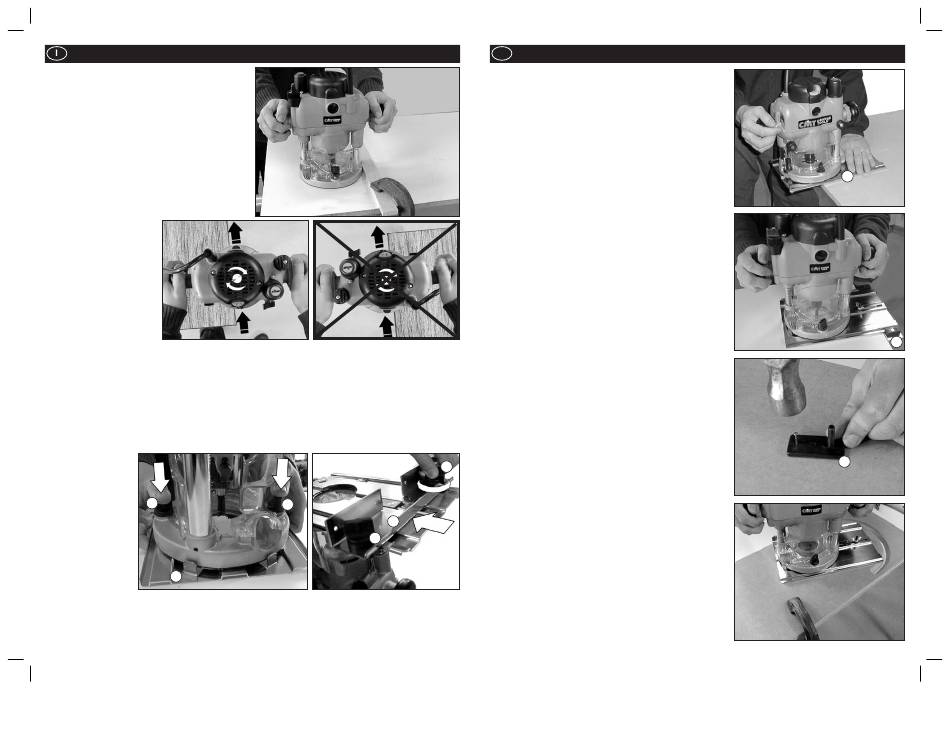

FUNZIONAMENTO A MANO
• Utilizzare sempre entrambe le mani per controllare
la fresatrice e controllare che il pezzo da lavorare
sia bloccato saldamente per impedire eventuali
movimenti durante la lavorazione. Fig. 18.
• Non utilizzare mai la fresatrice a mano libera senza
una qualche forma di guida. La guida può essere
data da una fresa a cuscinetto, dalla guida diritta
in dotazione o da un bordo diritto (ad es. un listello
stretto con un morsetto al pezzo da lavorare come
illustrato in Fig. 18).
• Muovere sempre in direzione contraria alla
direzione di rotazione della fresa (in senso orario,
come indicato dalle frecce sulla base della
fresatrice). Fig. 19.
Fig. 19
• Non utilizzare la fresatrice
capovolta se non è
montata saldamente su
un banco di fresatura ben
protetto (ad es. di marca
CMT).
GRUPPO DELLA BASE
La Base (o) fornita con la
fresatrice CMT può essere
utilizzata come base allargata, come guida diritta o come guida per il taglio circolare.
MONTAGGIO DELLA GUIDA DIRITTA
1. Allentare le manopole di montaggio (p) fino a quando sono a circa 10 mm (3/8") sopra la base della
fresatrice.
2. Posizionare la fresatrice all'interno delle tacche sulla base (o), con le manopole sopra le due
scanalature per chiavetta. Nota: la fresatrice può essere montata con la parte allungata a destra
o a sinistra, dipende da quale lato è necessario il supporto. Per lavorazioni sui bordi, posizionare
l'interruttore sulla parte corta della base, come illustrato in Fig. 23.
3. Spingere le
manopole di
montaggio fino a
quando le teste dei
p
bulloni si posizionato
all'interno dei fori,
quindi infilare la
fresatrice fino a
quando si inserisce
nelle tacche di
posizionamento.
o
Fig. 21. Serrare
strettamente le
manopole.
4. Allentare le manopole della guida diritta (q) di alcuni giri e far scorrere la guida (r) sulla base dal lato
scelto. Fig. 22. Bloccare all'impostazione desiderata serrando entrambe le manopole della guida.
GB
F I F
G E
FRA ENG GER ESP
FRA ENG GER ESP
Fig. 20
Fig. 22
p
r
q
Fig. 21
- Page 52 -
FUNZIONAMENTO A MANO (Cont.)
GB I
G E
Fig. 18
ITA
UTILIZZO DELLA GUIDA DIRITTA
Base estesa
La base della guida (o) fornisce maggiore stabilità quando si
ITA
utilizzando frese a cuscinetto lungo un bordo. Per questo tipo
di tagli non viene utilizzata la guida diritta (r).
Posizionare una mano sulla parte lunga della base,
premendola sul pezzo da lavorare e afferrare l'impugnatura
della fresatrice, nel punto più lontano possibile, con l'altra
mano. Fig. 23. Nota: posizionare la fresatrice con l'interruttore
il più vicino possibile alla mano destra.
Guida diritta
Montare la guida diritta (r) sull'estremità corta della base
(o) per utilizzarla quando si eseguono lavorazioni sui bordi
con frese non a cuscinetto. Utilizzare le posizioni delle mani
illustrate in Fig. 23.
Quando la fresatura deve avvenire ad una certa distanza dai
bordi, montare la guida diritta all'estremità lunga della base.
Fig. 24.
Se si utilizza una fresa di diametro molto grande può essere
necessario fissare blocchi di legno alle facce della guida con i
fori per le viti, per essere certi che la fresa non tocchi la guida.
Guida per taglio circolare
1. Montare la base (o) (senza la guida diritta) alla fresatrice.
2. Togliere l'attacco dell'asse di rotazione (s) dalla base e
fissarlo al centro del lavoro usando un chiodino o una vite
attraverso uno dei piccoli fori esistenti. Fig. 25. Lasciare
montato il bullone dell'attacco dell'asse di rotazione.
3. Posizionare la fresatrice e la base sull'attacco dell'asse di
rotazione e riposizionare rondella e galletto.
Con l'interruttore in posizione "Off", ruotare la fresatrice
lungo il percorso previsto per controllare il cerchio e fare
q
eventuali regolazioni.
4. Tagliare il cerchio con passate successive, abbassando la
profondità di taglio di circa 2 mm (1/16") ad ogni passata.
Non tentare un taglio profondo con una sola passata.
Tagli passanti: Se si taglia completamente il materiale,
montare un asse di scarto sotto il pezzo da lavorare. Fig.
26. Tagliare un cerchio di dimensioni maggiori, quindi
quando il taglio è completo, ridurre il diametro e lavorarlo
alla dimensione desiderata, usando passate leggere, alla
profondità totale.
o
Fig. 24
s
Fig. 25
Fig. 26
- Page 53 -
Fig. 23
r
