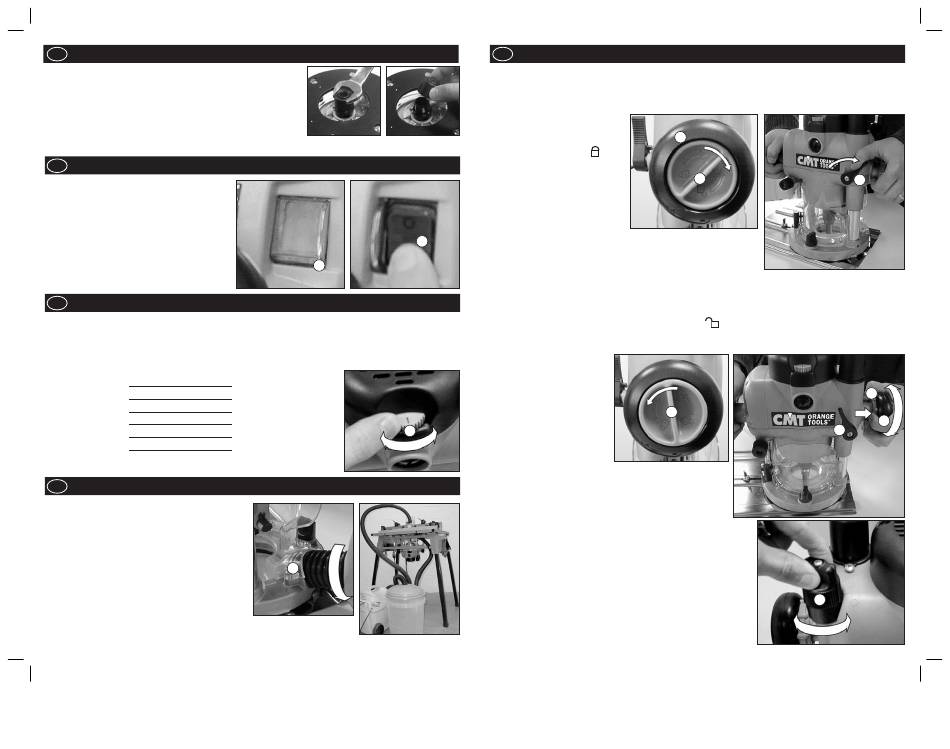

KLEINE SPANNZANGE
F GB
G E I
SP ITA
Zur Verwendung bei kleinen Fräseschaft-Durchmessern (z.B.
6,5mm) wird eine zweite Spannzange mitgeliefert.
Stellen Sie die Fräse in Position zum Entnehmen der
SP ITA
Spannzange, schrauben Sie die Standard-Spannzange mit dem
Schraubenschlüssel entgegen dem Uhrzeigersinn ab und nehmen
Sie sie aus der Fräse. Setzen Sie die kleinere Spannzange ein
und ziehen Sie sie fest.
F
GB I
G E
SP ITA
Sobald das Gerät an eine Stromversorgung
angeschlossen ist, leuchtet der Hauptschalter (b)
auf - sowohl in "An"- als auch in "Aus"-Stellung.
SP ITA
Der Freigabeschalter (a) verhindert, dass das
Gerät versehentlich eingeschaltet werden kann
(Abb. 1). Er muss ausgerastet werden, bevor
der Rauter eingeschaltet werden kann. Die
Abdeckung bleibt so lange offen, bis das Gerät
ausgeschaltet wird (Abb. 2).
DREHZAHLREGELUNG
F GB
G E I
SP ITA Die Rauterdrehzahl muss dem jeweilig verwendeten Fräser entsprechend eingestellt werden. Die höchste
Stellung ist für Standardgrößen, während für größere Fräser eine niedrigere Drehzahl erforderlich ist. Die
Drehzahl muss auch dann reduziert werden sobald Brennspuren auf dem Werkstück erscheinen.
SP ITA
Der Drehzahlregler (c) ist von 1 bis 5 markiert, was in etwa den unten angegeben Drehzahlen entspricht.
Einstellung
1
2
3
4
5
Durch Drehen des Rads stellen Sie die gewünschte Drehzahl ein (Abb. 3).
F
GB I
G E
SP ITA
Der CMT-Rauter verfügt über einen Anschluss (d) für
Staubabsaugung. Hier kann ein Schlauch mit 38mm
(1 1 / 2 ") AD angeschlossen werden. Der Schlauch wird
SP ITA
mit einem Linksgewinde festgeschraubt. Abb. 4
- Page 38 -
GB
F
FRA
FRA
Abb. A
HAUPTSCHALTER
Abb. 1 Abb. 2
a
U/min
8,000
10,000
14,000
18,000
20,000
STAUBABZUG
Abb. 4
d
- Page 38 -
I F GB
G E G E
ENG GER ESP ITA Die Schnitttiefe kann auf drei verschiedene Arten eingestellt werden, je nachdem, wie genau geschnitten
werden soll und welche Art der Steuerung erforderlich ist: Grobeinstich: für herkömmliche und schnelle
Tiefeneinstellung; Drehgriffregelung: für kontrollierte und schnelle Tiefeneinstellung und Feinanpassung für
ENG GER ESP ITA
eine präzise Schnitttiefe über die gesamte Schnittlänge.
GROBEINSTICH
Abb. B
1. Den Einstich-Wählschalter
(e) auf Stellung "lock" (
Sperren) drehen. Sodann im
Uhrzeigersinn drehen,
eindrücken und weiterdrehen,
bis er hörbar einrastet. Abb.
6. Dadurch wird der Einstich-
Wählschalter (f) arretiert.
2. Den Einstich-Sperrhebel (g) lösen. Das Gerät nach unten drücken,
b
bis die gewünschte Schnitttiefe erreicht ist. Den Einstich-Sperrhebel
wieder arretieren. Abb. 7
Hinweis: Sie können die Lage des Einstich-Sperrhebels ändern, indem Sie seine Halteschraube lösen
und den Hebel auf der Schraube verschieben. Wieder fest anziehen.
DREHGRIFFREGELUNG
1. Den Einstich-Wählschalter (e) auf Stellung "Unlock" (
drehen, bis er herausschnappt (ggfs. muss dazu der Rauter etwas nach unten gedrückt werden).
Sodann weiterdrehen, bis er hörbar einrastet. Abb. 8 Der Einstich-Sperrhebel (g) muss gelöst sein.
2. Den Ring (h) auf
dem Drehgriff (f)
zusammendrücken und
den Fräser durch Drehen
des Griffs anheben oder
absenken. Abb. 9. Ist die
c
gewünschte Schnitttiefe
erreicht, den Ring loslassen ,
so dass er herausspringt und
Abb. 3
den Rauter in dieser Lage
arretiert.
3. Vor der Inbetriebnahme, insbesondere bei großen
Schnitttiefen, den Einstich-Sperrhebel (g) arretieren. (Abb. 7)
FEINEINSTELLUNG - Nur bei Drehgriffregelung.
1. Den Einstich-Wählschalter (e) auf Stellung "unlock" (Freigeben)
drehen (Abb. 8) und sicherstellen, dass der Einstich-Sperrhebel
(g) gelöst ist.
2. Den Feineinstellungsknopf (i) zur Vergrößerung der Schnitttiefe
nach rechts und zur Verringerung nach links drehen. Abb. 10
Wichtig: Soll die Schnitttiefe verringert werden, drehen Sie
den Feineinsteller eine volle Umdrehung weiter und wieder zur
Abb. 5
gewünschten Stellung zurück, um jegliches Spiel auszugleichen.

SCHNITTTIEFEN-EINSTELLUNG

I
f
-
e
Abb. 6
- Freigeben) drehen. Gegen den Uhrzeigersinn
e
Abb. 8
- Page 39 -
g
Abb. 7
h
f
g
Abb. 9
i
Abb. 10
