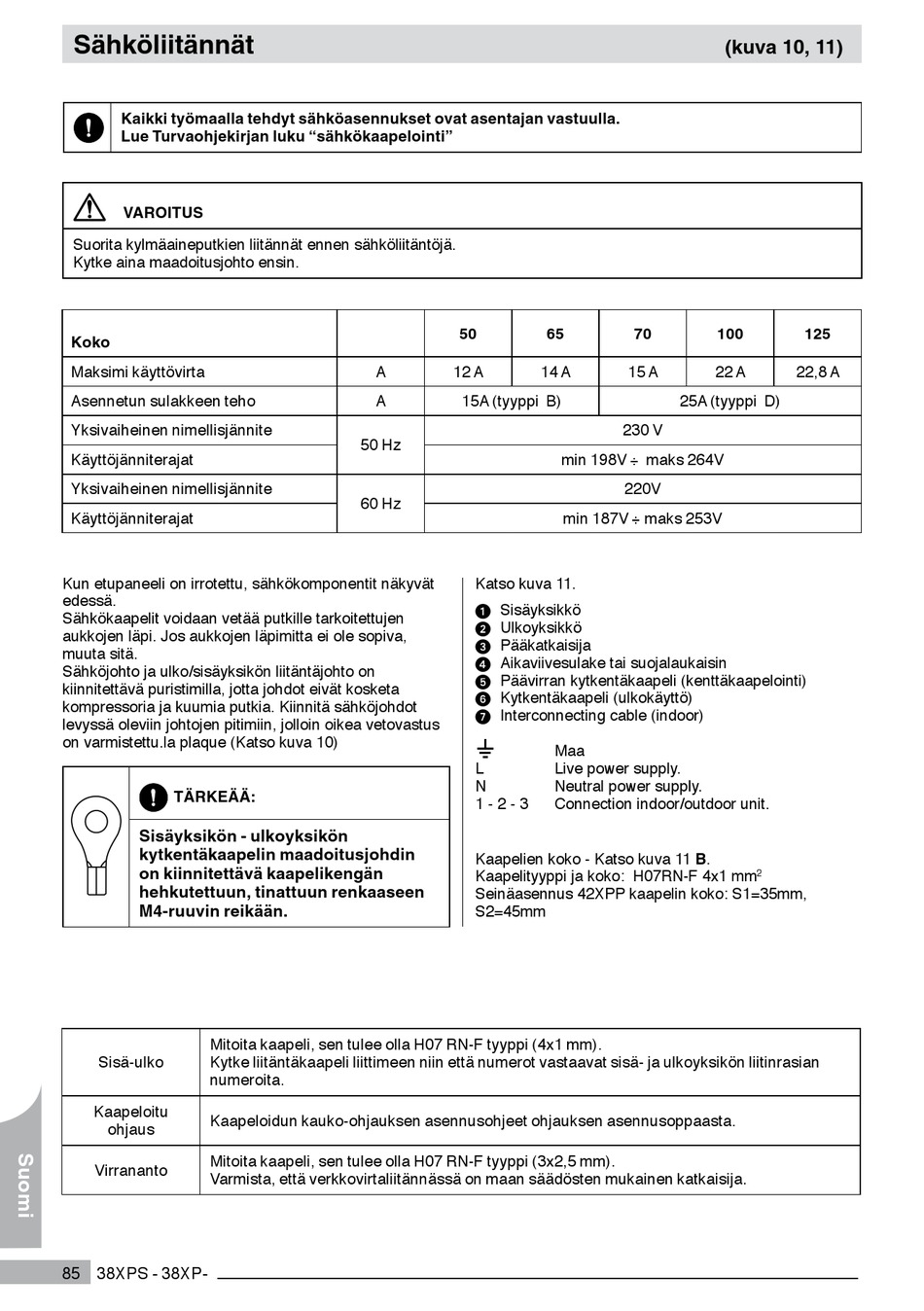

Sähköliitännät - Carrier XPOWER inverter series Handbuch

Sähköliitännät
Kaikki työmaalla tehdyt sähköasennukset ovat asentajan vastuulla.
Lue Turvaohjekirjan luku "sähkökaapelointi"
VAROITUS
Suorita kylmäaineputkien liitännät ennen sähköliitäntöjä.
Kytke aina maadoitusjohto ensin.
Koko
Maksimi käyttövirta
Asennetun sulakkeen teho
Yksivaiheinen nimellisjännite
Käyttöjänniterajat
Yksivaiheinen nimellisjännite
Käyttöjänniterajat
Kun etupaneeli on irrotettu, sähkökomponentit näkyvät
edessä.
Sähkökaapelit voidaan vetää putkille tarkoitettujen
aukkojen läpi. Jos aukkojen läpimitta ei ole sopiva,
muuta sitä.
Sähköjohto ja ulko/sisäyksikön liitäntäjohto on
kiinnitettävä puristimilla, jotta johdot eivät kosketa
kompressoria ja kuumia putkia. Kiinnitä sähköjohdot
levyssä oleviin johtojen pitimiin, jolloin oikea vetovastus
on varmistettu.la plaque (Katso kuva 10)
TÄRKEÄÄ:
Sisäyksikön - ulkoyksikön
kytkentäkaapelin maadoitusjohdin
on kiinnitettävä kaapelikengän
hehkutettuun, tinattuun renkaaseen
M4-ruuvin reikään.
Mitoita kaapeli, sen tulee olla H07 RN-F tyyppi (4x1 mm).
Sisä-ulko Kytke liitäntäkaapeli liittimeen niin että numerot vastaavat sisä- ja ulkoyksikön liitinrasian
numeroita.
Kaapeloitu
Kaapeloidun kauko-ohjauksen asennusohjeet ohjauksen asennusoppaasta.
ohjaus
Mitoita kaapeli, sen tulee olla H07 RN-F tyyppi (3x2,5 mm).
Virrananto
Varmista, että verkkovirtaliitännässä on maan säädösten mukainen katkaisija.
85 38XPS - 38XP-
50
A 12 A
A 15A (tyyppi B)
50 Hz
60 Hz
Katso kuva 11.
1 Sisäyksikkö
2 Ulkoyksikkö
3 Pääkatkaisija
4 Aikaviivesulake tai suojalaukaisin
5 Päävirran kytkentäkaapeli (kenttäkaapelointi)
6 Kytkentäkaapeli (ulkokäyttö)
7 Interconnecting cable (indoor)
L
N
1 - 2 - 3
Kaapelien koko - Katso kuva 11 B.
Kaapelityyppi ja koko: H07RN-F 4x1 mm
Seinäasennus 42XPP kaapelin koko: S1=35mm,
S2=45mm
65 70
14 A 15 A
25A (tyyppi D)
230 V
min 198V ÷ maks 264V
220V
min 187V ÷ maks 253V
Maa
Live power supply.
Neutral power supply.
Connection indoor/outdoor unit.
(kuva 10, 11)
100 125
22 A 22,8 A
