Standardzubehör für 130kN-Werkzeuge
1. CARACTERISTICAS GENERALES
Idónea para la instalación de conectores eléctricos, por compresión, para conductores
hasta 630 mm
– Fuerza desarrollada: ................................................................. 230 kN (25.8 sh ton)
– Presión máxima de trabajo: ..................................................... 700 bar (10,000 psi)
– Dimensiones: longitud ............................................................... 365 mm (14.37 in.)
– Peso: .......................................................................................... 8,8 kg (19.36 lbs)
2. CAMPo DE APLICACIÓN
– La cabeza RHU230-630, previo uso de los adaptadores apropiados (Ref. en Fig. 5),
puede utilizar todas las matrices de conexión semicircular comunes de las herramientas
Cembre de la serie 130 kN para la compresión de conectores para conductores en
general hasta 400 mm
(600MCM).
Los adaptadores oportunos permiten, además, utilizar toda la gama de pre-redondeadores
y de las matrices comunes de las herramientas Cembre de la serie 130 kN para la
preparación y la compresión en matriz cerrada de conductores en Aluminio de hasta
240 mm
– El uso de matrices específicas permite comprimir conectores para conductores en
general hasta 630 mm
3. INSTRUCCIoNES DE USo
3.1) Preparación
– La cabeza está provista de un acoplamiento rápido macho con bloqueo automático, y
puede ser conectada tanto a bombas hidráulicas de pedal, como a bombas neumo y
electro-hidráulicas fabricadas por Cembre.
4. USo CoN C oNECToRES PARA CABLES EN ALUMINIo DE 300, 400, 500 y
630 mm
4.1) Montaje del adaptador superior AU230-630
– Insertar el adaptador AU230-630 en las adecuadas guías de la horquilla (8), y empujarlo
hasta bloquearlo en la posición de trabajo dada por el acoplamiento de las estrías del
adaptador mismo con los tornillos a esfera (10), dispuestos sobre los brazos de la
horquilla.
Para sacarlo tendrá que empujarlo con fuerza hasta vencer la acción de retención de
los tornillos y desfilarlo de las guías.
4.2) Montaje de matrices, punzones y preredondeadores
– La Matriz de sujeción o la parte superior del preredondeador pueden ser directa-
mente insertadas o desconectadas; van sencillamente apoyadas en el adaptador
AU230-630 haciendo coincidir, a cada compresión, las muescas de referencia superiores
con los dos pistoncillos presentes en el adaptador, mismo en base de la secuencia
establecida en fig. 1.
19
20
CABEZAS HIDRAULICAS DE CoMPRESIoN
TIPo RHU230-630
(1250 MCM).
2
anchura............................................................... 193 mm (7.6 in.)
(800MCM) y para cables en aluminio hasta 300 mm
2

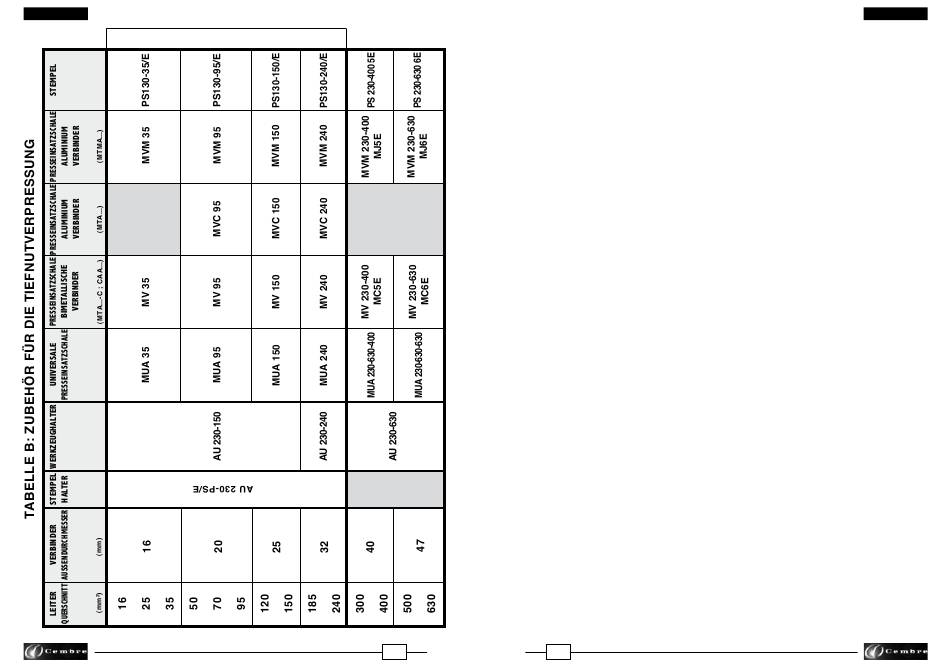

(ver tab. A y B y Fig. 3).
2
(1250MCM).
2
DE SECCIÓN
2
(Ref. en Fig. 2)
ESPAÑoL
2
