FRANÇAIS
Accessoires communs aux outils de 130 kN
1. CARATTERISTICHE GENERALI
Adatta all'installazione di connettori elettrici a compressione per conduttori in genere fino
a 630 mm
– Forza sviluppata: ...................................................................... 230 kN (25.8 sh ton)
– Pressione massima di esercizio:............................................. 700 bar (10,000 psi)
– Dimensioni: lunghezza .............................................................. 365 mm (14.37 in.)
– Peso: .......................................................................................... 8,8 kg
2. CAMPo DI APPLICAZIoNE
– La testa RHU230-630, previo l'utilizzo di appositi adattatori (Rif. a Fig. 5), può impiegare
tutte le matrici ad innesto semicircolare comuni agli utensili Cembre della serie 130 kN
per la compressione di connettori per conduttori in genere fino a 400 mm
per cavi in alluminio fino a 300 mm
di utilizzare tutta la gamma dei prearrotondatori e delle matrici comuni agli utensili
Cembre della serie 130 kN per la preparazione e la compressione in matrice chiusa
di conduttori in alluminio fino a 240 mm
– L'uso di matrici specifiche consente di comprimere connettori per conduttori in genere
fino a 630 mm
3. ISTRUZIoNI PER L'USo
3.1) Preparazione
La testa è provvista di innesto rapido maschio con bloccaggio automatico e può essere
connessa sia a pompe oleodinamiche a pedale, ad una o due velocità, sia a pompe pneumo
o elettro-oleodinamiche di costruzione Cembre.
4. IMPIEGo SU CoNNETToRI PER CAVI IN ALLUMINIo DI SEZIoNE 300,
400, 500 e 630 mm²
4.1) Montaggio dell'adattatore superiore AU230-630
– Inserire l'adattatore AU230-630 nelle apposite guide della forcella (8) e spingerlo fino
a bloccarlo nella posizione di funzionamento data dall'accoppiamento delle scanalature
sui fianchi dell'adattatore stesso con i grani a sfera (10) disposti sui bracci della forcella.
– Per toglierlo si dovrà spingerlo con forza sino a vincere l'azione di ritenuta dei grani e
sfilarlo dalle guide.
4.2) Montaggio di matrici, punzoni e prearrotondatori
– Matrice di contenimento o parte superiore del prearrotondatore possono essere
direttamente inserite o disinserite; vanno semplicemente appoggiate nell'adattatore
AU230-630 facendo coincidere, ad ogni compressione, le tacche di riferimento superiori
con i due pìoli presenti nell'adattatore stesso, in base alla sequenza stabilita in fig. 1.
13
26
TESTA oLEoDINAMICA DA CoMPRESSIoNE
TIPo RHU230-630
(1250 MCM).
2
larghezza ............................................................... 193 mm (7.6 in.)
(600MCM). Opportuni adattatori permettono inoltre
2

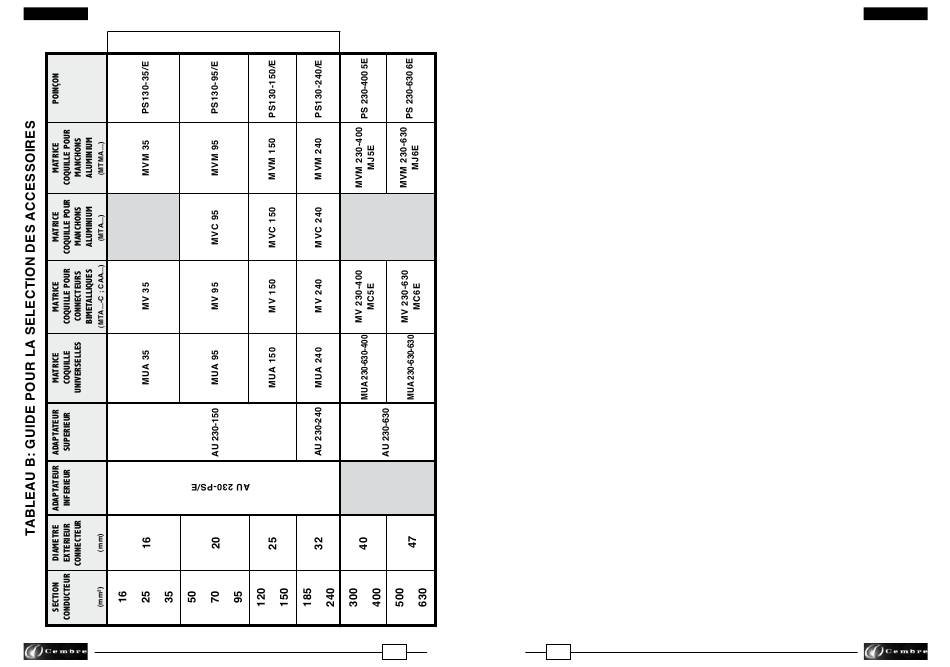

(vedi tab. A e B e Fig. 3).
2
(1250MCM).
2
(Rif. a Fig. 2)
ITALIANo
(19.36 lbs)
(800MCM) e
2
