ESPAÑoL
– El Punzón o la parte inferior del preredondeardor deben ser insertados y sacados
de forma correcta en el pistón (2), tirando hacia el exterior de la tuerca de retención
(21). Tener cuidado al posicionar el pasador (13) sobre el pistón (2).
4.3) Pre-redondeamiento de cables sectoriales de sección 400, 500 y 630 mm
– Elegir los pre-redondeadores que se deben utilizar, según la tabla A.
– Introducir primero la parte inferior del pre-redondeador (91) en el alojamiento del pistón
(2), tirando de la tuerca de retención (21).
– Introducir el cable dentro de la parte superior del preredondeador (99) y posicionar
luego este último en el adaptador AU230-630.
– Accionar la bomba hasta llevar al tope la parte superior e inferior del pre-redondeador.
Después, liberar el cable, reducido a una forma redonda y compacta, soltando la presión
de la bomba (ver § 6.4).
4.4) Ejecución de las conexiones
– Elegir la pareja matriz/punzón que se debe usar, según la tabla B.
– Introducir el punzón PS 230... (88) en el alojamiento del pistón (2), tirando de la tuerca
de retención (21).
– Introducir a fondo el cable del conector.
– Introducir el conector en la matriz de contención (89) y colocar esta última en la cabeza.
– Accionando la bomba, empezar a comprimir el conector, para los manguitos, desde el
extremo hacia dentro y, para los terminales, desde el extremo hacia la pala (ver figura 1).
Poner siempre la matriz de sujección dentro del adaptador de manera que coincidan
las ranuras superiores que están sobre la matriz con las espigas situadas dentro del
adaptador.
– La terminación de cada compresión se obtiene por el tope del punzón contra la matriz:
se recomienda bombear hasta la intervención de la válvula de máxima presión (ver § 6.3).
5. USo CoN CoNECToRES PARA CABLES EN ALUMINIo DE ENTRE 16 Y
240 mm
DE SECCIÓN
2
(Ref. en Fig. 3)
La cabeza RHU230-630 se puede utilizar incluso con conectores de sección inferior a
, utilizando los accesorios comunes de la serie de herramientas Cembre que
300 mm
2
desarrollan 130 kN. Para el uso de dichos accesorios, es necesario equipar la cabeza
con los siguientes adaptadores:
– AU230-PS/E, se utiliza para el alojamiento de los punzones PS...E (ver § 5.1).
– AU230-150, se utiliza para el alojamiento de las matrices y de la parte superior de los
pre-redondeadores para secciones de hasta 150 mm
– AU230-240, se utiliza para el alojamiento de las matrices y de la parte superior de los
pre-redondeadores para secciones de 185 y 240 mm
– AU230-P, se utiliza para el alojamiento de la parte inferior de los pre-redondeadores
(ver § 5.1).
5.1) Montaje de los adaptadores en el pistón
– Los adaptadores AU230-P se introducen en el pistón (2), tirando de la tuerca de reten-
ción (21); completar la introducción tirando de la tuerca de retención.
5.2) Montaje de los adaptadores en las guías de la horquilla
– Los adaptadores AU230-150 y AU230-240 se deben introducir en las guías especí-
ficas de la horquilla y se deben empujar hasta el bloqueo en la posición de funciona-
miento dada por el acoplamiento de las estrías en los laterales de los adaptadores con
los pasadores (10) situados en los brazos de la horquilla (8).
2
(ver § 5.2).
2
(ver § 5.2).
2
21
8. EINSCHICKEN AN Cembre ZUR ÜBERPRÜFUNG
Sollten am Gerät Fehler auftauchen, wenden Sie sich bitte
an unsere Gebietsvertretung, welche Sie gerne beraten
und Ihnen alle nötigen Informationen zum Einschicken
des Gerätes an unseren Hauptsitz geben wird. Wenn
vorhanden, legen Sie bitte dem Gerät das von Cembre
mitgelieferte Überprüfungszertifikat bei. In Ermangelung
dieser Informationen geben Sie bitte an, wann Sie das
Gerät erworben haben.

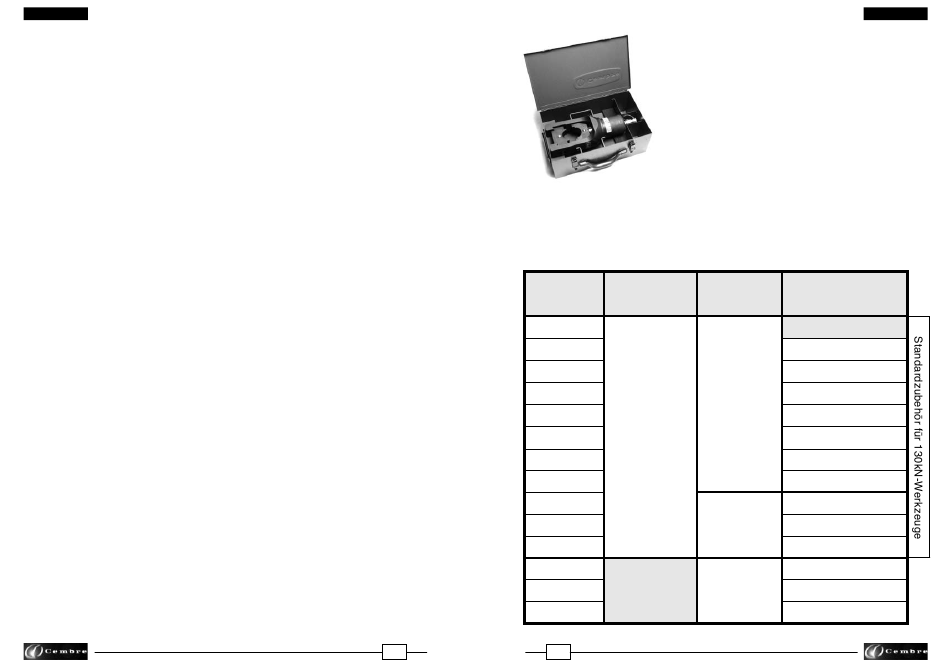

FIG. 2 - LAGERUNG
TABELLE A: ZUBEHÖR ZUM RUNDDRÜCKEN VoN SEKToRLEITERN
LEITER
QUERSCHNITT
WERKZEUGHALTER
(mm
)
2
16
25
35
50
70
AU230-P
95
120
150
185
240
300
400
500
630
18
DEUTSCH
HALTER
RUNDDRÜCKEINSÄTZE
UP130-25
UP130-35
UP130-50
AU230-150
UP130-70
UP130-95
UP130-120
UP130-150
UP130-185
AU230-240
UP130-240
UP130-300
UP230-630-400
UP230-630-500
AU230-630
UP230-630-630
