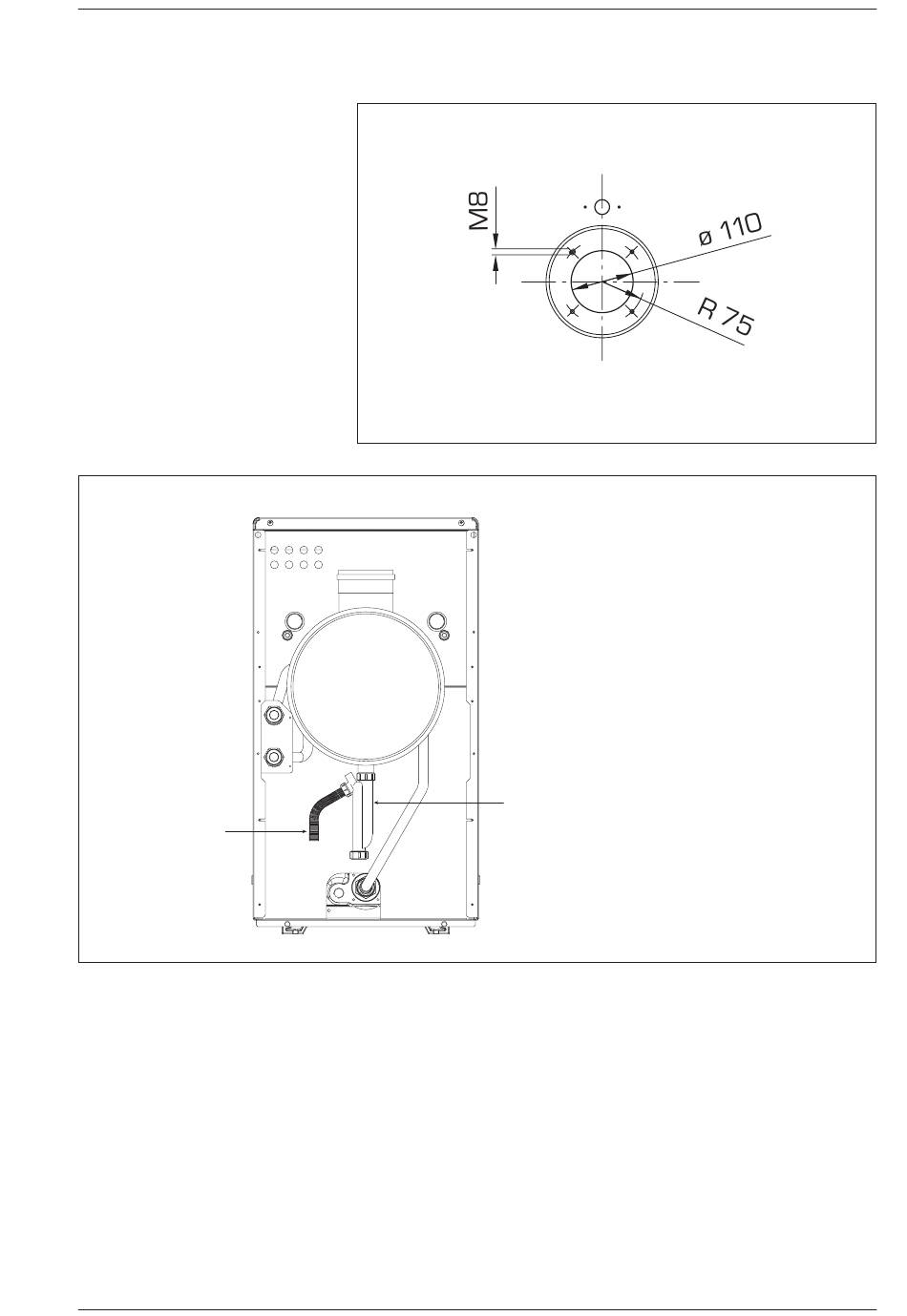

1.7.3 Montaggio del bruciatore
(fig. 3/a)
La porta della caldaia è predisposta per il
montaggio del bruciatore (fig. 3/a).
I bruciatori devono essere regolati in modo
tale che il valore della CO 2 sia quello indica-
to al punto 1.3 con tolleranze ± 5%.
1.8 ALLACCIAMENTO SCARICO
CONDENSA (fig. 4)
Per raccogliere la condensa è necessario
collegare il gocciolatoio sifonato allo scarico
civile con un tubo (ø 25) avente una penden-
za minima di 5 mm per metro.
Solo le tubazioni in plastica dei normali
scarichi civili sono idonee per convogliare
la condensa verso lo scarico fognario del-
l'abitazione.
1
4
LEGENDA
1 Tubo flessibile di scarico
2 Sifone
2
Fig. 3/a
Fig. 4
