FR
PROGRAMMATIONS
Le module codificateur CD2131PL (ou CD2132PL), présent dans le
vidéo kit est programmé avec le même code d'appel du poste intérieure
(100), donc il n'a besoin d'aucune programmation. Seulement dans les
cas où on veuille changer quelques fonctions ou ajouter d'autres
appareils au vidéo kit on doit procéder à la programmation du
codificateur en exécutant les phases suivantes:
1) entrer en mode de programmation
2) saisir le code de la programmation qu'on veut effectuer
3) saisir l'adresse demandée ou le code de la fonction désirée
4) quitter la programmation
Notes
- On peut quitter à tous moments la programmation en procédant tel
qu'expliqué dans le paragraphe 4.
- Pour procéder à d'autres programmations, il suffit de répéter autant de
fois que nécessaire les phases 2 et 3.

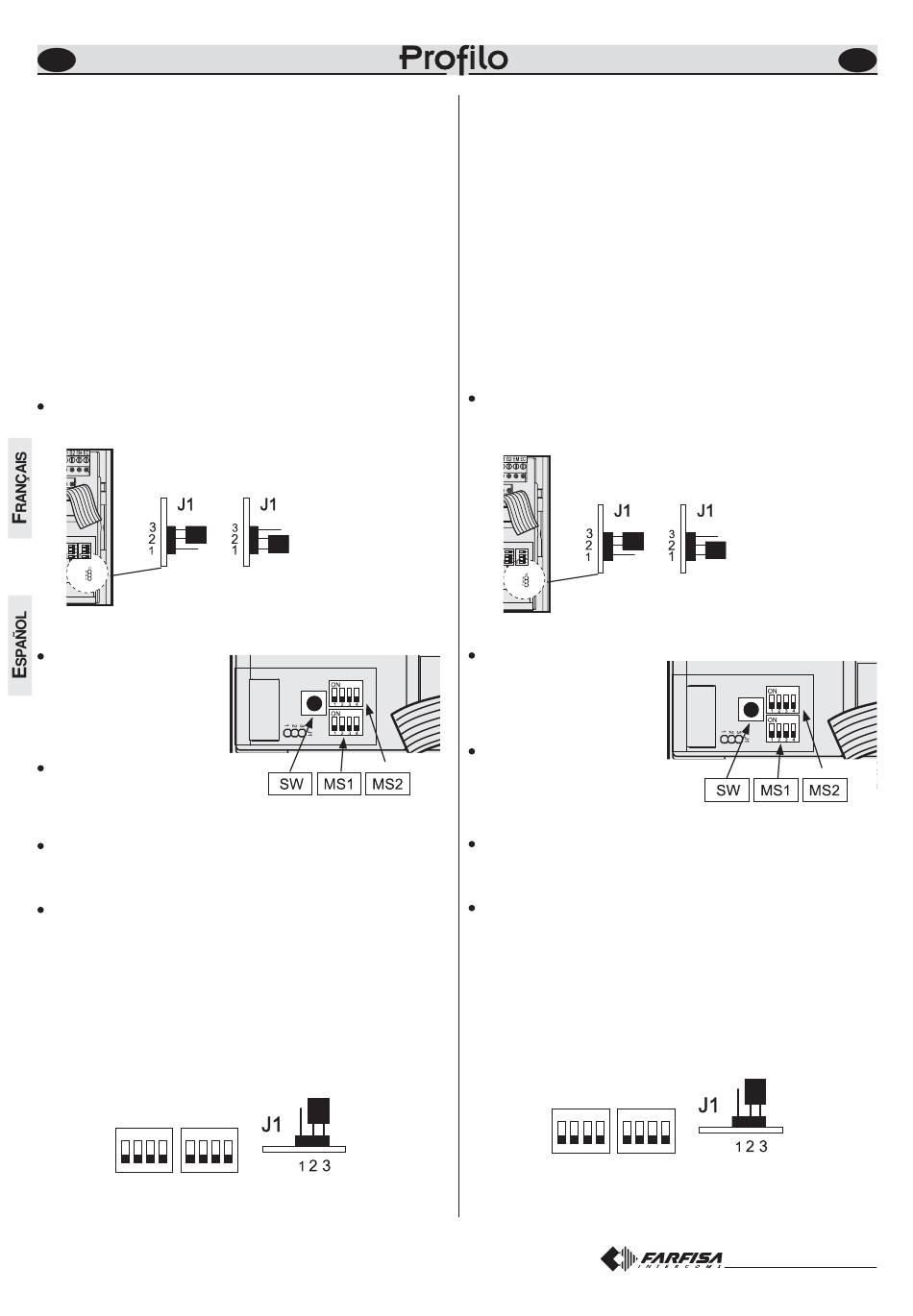

1) Entrer en mode de programmation
Déplacer le pontet J1, positionné en face arrière de la plaque de rue, de
la position 2-3 à la 1-2; ont entend la tonalité de programmation.
Positions du pontet J1
2-3 = mode de fonctionnement
2) Saisir le code de la programmation
Sur les micro-interrupteurs
MS1 et MS2, prédisposer le
code de programmation que
l'on veut programmer, tel qu'in-
diqué dans le tableau 1 de
page 31 (codes 1A, 2A, 1B,
2B, 1C, 1E et AA).
Appuyer sur la touche de pro-
grammation SW.
3) Programmer l'adresse ou le code fonction
Sur les micro-interrupteurs MS1 et MS2, prédisposer l'adresse dési-
rée en utilisant la correspondance indiquée dans le tableau 6 des
pages 55, 56 et 57. Pour les programmations de système (code 2B),
voir le tableau 2 de page 32.
Appuyer sur la touche de programmation SW.
- Répéter autant de fois que nécessaire les phases 2 et 3, jusqu'à
compléter la programmation du codeur.
- A chaque pression du bouton-poussoir SW, une tonalité de confirmation
ou d'erreur indiquera la saisie d'un code correct ou erroné; dans ce
cas, il faut procéder à une nouvelle saisie du code correct.
4) Quitter le mode de programmation
Pour quitter la programmation, il faut positionner tous les micro-
interrupteurs de MS1 et MS2 sur OFF et rétablir le pontet J1 de la
position 1-2 à la 2-3.
MS1
MS2
ON
ON
1 2 3 4
1 2 3 4
position des micro interrupteurs MS1, MS2 et du petit
pont J1 pour sortir de la phase de programmation
1-2 = mode de programmation
El módulo codificador CD2131PL (o CD2132PL), presente en el videokit,
es programado con el mismo código de llamada del puesto interior
(100), por tanto no necesita de ninguna programación. Sólo en los
casos en que se quiera variar algunas funciones o añadir ulteriores
aparatos al videokit se tiene que proceder a la programación del
codificador ejecutando las siguientes fases:
1) entrar en modo de programación
2) insertar el código de la programación a realizar
3) insertar la dirección solicitada o el código de la función deseada
4) salir de la programación
Notas
- Se puede salir de la fase de programación en cualquier momento
siguiendo las instrucciones del apartado 4.
- Para realizar otras programaciones es suficiente repetir más veces las
fases 2 y 3.
1) Entrar en modo de programación
Cambiar el puente J1, que se encuentra en la parte posterior de la
placa de pulsadores, de la posición 2-3 a la 1-2; se oye el tono de
programación.
Posiciones puente J1
2-3 = modo de funcionamiento
2) Inserción códigos de selección de la programación
En los microinterruptores MS1
y MS2 ajustar el código de la
programación a realizar según
ilustrado en la tabla 1, página
31 (códigos 1A, 2A, 1B, 2B,
1C, 1E y AA).
Presionar la tecla de progra-
mación SW.
3) Programación dirección o código función
En los microinterruptores MS1 y MS2 ajustar la dirección deseada
utilizando la correspondencia ilustrada en la tabla 6 en las páginas 55,
56 y 57. Para las programaciones de sistema (código 2B) véase la
tabla 2, página 32.
Presionar la tecla de programación SW.
- Repetir más veces las fases 2 y 3 hasta programar completamente el
codificador.
- A cada presión de la tecla SW un tono de confirmación o error indicará
la inserción de un código correcto o equivocado; en el segundo caso
se necesita volver a insertar el código exacto.
Salir del modo de programación
4)
Para salir de la programación es necesario colocar todos los micro-
interruptores de MS1 y MS2 en OFF y pasar el puente J1 de la posición
1-2 a la 2-3.
MS1
MS2
ON
ON
1 2 3 4
1 2 3 4
posición de los microinterruptores MS1, MS2 y del
puentecillo J1 para salir de la fase de programación
PROGRAMACIONES
1-2 = modo de programación
Mi 2411
ES
- 30 -
