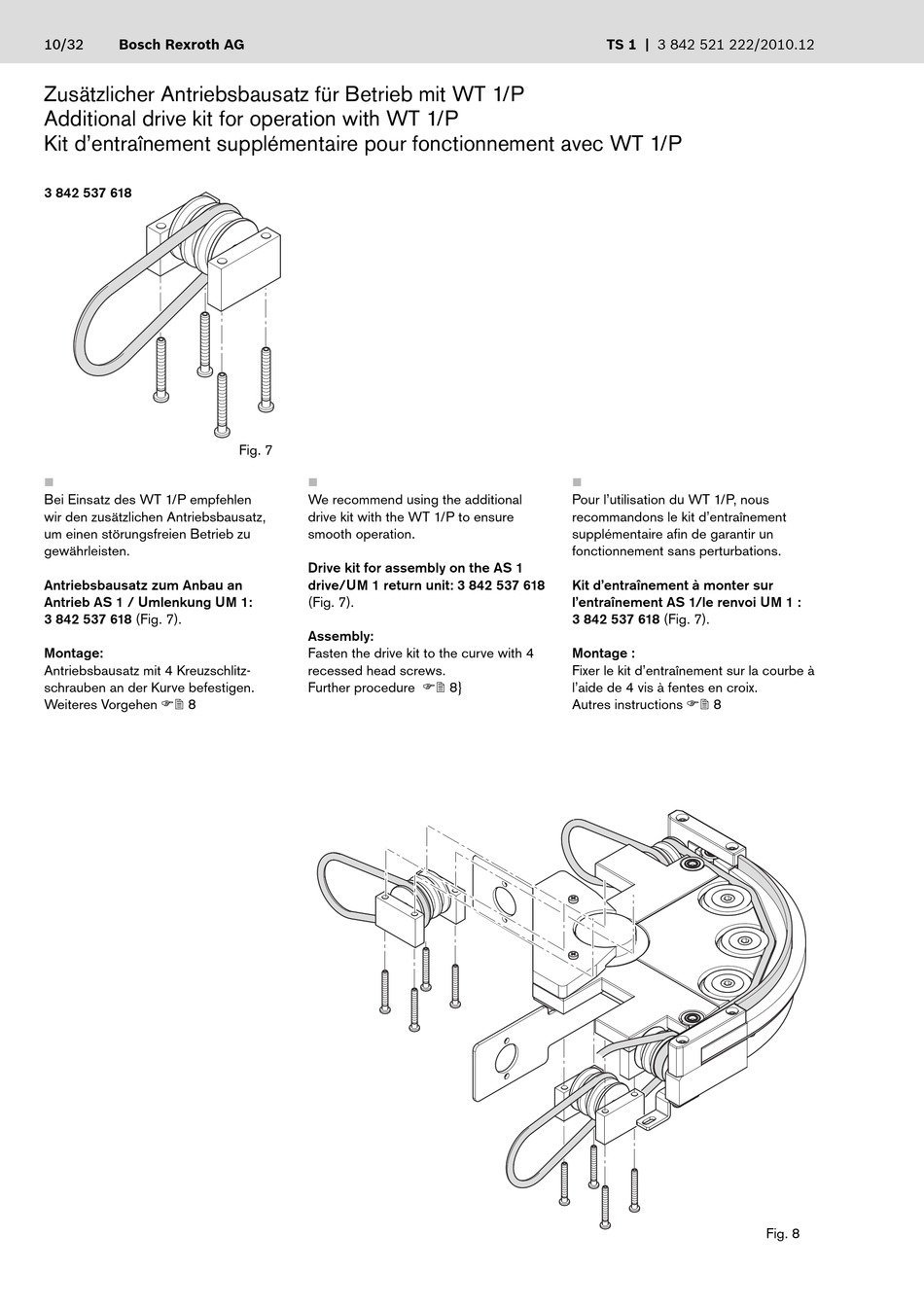

10/32
Bosch Rexroth AG
Zusätzlicher Antriebsbausatz für Betrieb mit WT 1/P
Additional drive kit for operation with WT 1/P
Kit d'entraînement supplémentaire pour fonctionnement avec WT 1/P
3 842 537 618
Bei Einsatz des WT 1/P empfehlen
wir den zusätzlichen Antriebsbausatz,
um einen störungsfreien Betrieb zu
gewährleisten.
Antriebsbausatz zum Anbau an
Antrieb AS 1 / Umlenkung UM 1:
3 842 537 618 (Fig. 7).
Montage:
Antriebsbausatz mit 4 Kreuzschlitz-
schrauben an der Kurve befestigen.
Weiteres Vorgehen 8
Fig. 7
We recommend using the additional
drive kit with the WT 1/P to ensure
smooth operation.
Drive kit for assembly on the AS 1
drive/UM 1 return unit: 3 842 537 618
(Fig. 7).
Assembly:
Fasten the drive kit to the curve with 4
recessed head screws.
Further procedure 8}
TS 1 | 3 842 521 222/2010.12
Pour l'utilisation du WT 1/P, nous
recommandons le kit d'entraînement
supplémentaire afi n de garantir un
fonctionnement sans perturbations.
Kit d'entraînement à monter sur
l'entraînement AS 1/le renvoi UM 1 :
3 842 537 618 (Fig. 7).
Montage :
Fixer le kit d'entraînement sur la courbe à
l'aide de 4 vis à fentes en croix.
Autres instructions 8
Fig. 8
