Vorderseite des DD9500

LED-Anzeigen an der Vorderseite

Die vier SSDs (Solid State Drives), der SP (Speicherprozessor) und die Lüfter sind von der
Vorderseite des Systems aus zugänglich. Der SP muss herausgezogen werden, um den
Zugang zu den DIMMs zu ermöglichen. Die Lüfter sind ohne Herausziehen oder Entfernen
des SP zugänglich und außerdem Hot-Swap-fähig. Das Foto zeigt die Schnittstellen an
der Vorderseite des Systems.

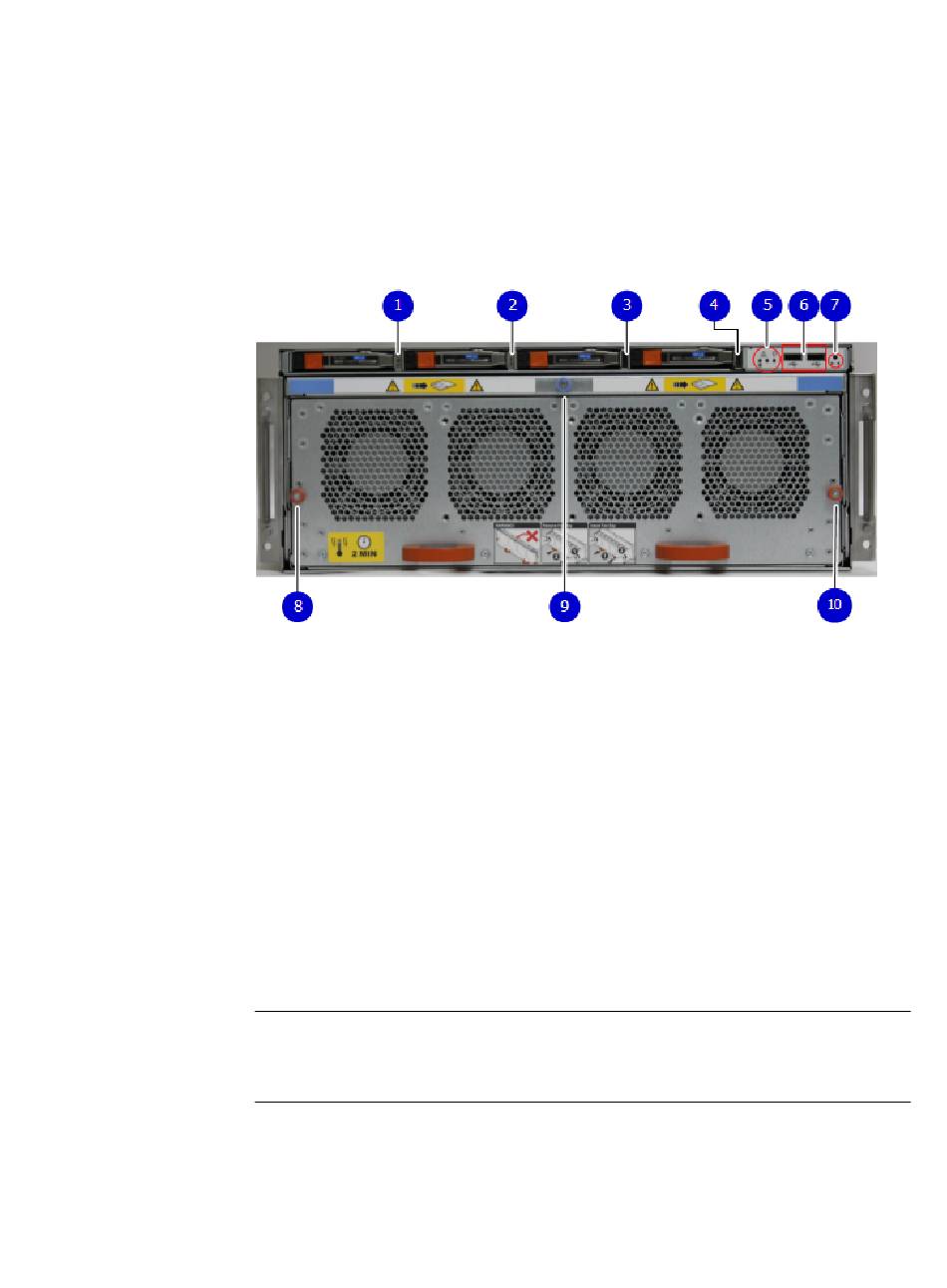

Abbildung 2 Komponenten an der Vorderseite
1. Steckplatz 0 – SSD
2. Steckplatz 1 – SSD
3. Steckplatz 2 – SSD
4. Steckplatz 3 – SSD
5. LEDs an der Vorderseite
6. USB-Ports
7. Netzschalter
8. Rändelschraube des Lüfterschachts (links)
9. Rändelschraube des SP-Moduls zur Befestigung des Auswurfhebels
10. Rändelschraube des Lüfterschachts (rechts)
An der Vorderseite rechts neben SSD 4 (in Steckplatz 3) befinden sich 3 LEDs, die den
allgemeinen Systemstatus anzeigen. Die Netz-LED leuchtet blau, wenn das System
eingeschaltet ist.
Hinweis
Wenn das System mit der Stromversorgung verbunden (angeschlossen) ist und die blaue
LED nicht leuchtet, ist das System ausgeschaltet.
Die SP-Service-LED leuchtet im Normalfall nicht. Sie leuchtet gelb, wenn eine Wartung
des SP (Speicherprozessor) erforderlich ist. Die Gehäuse-Service-LED leuchtet im
Normalfall nicht. Sie leuchtet gelb, wenn eine Wartung des SP oder anderer
austauschbarer Teile erforderlich ist. Die Netz- und die Gehäuse-Service-LED sind durch
die Frontblende sichtbar.
