Anschließen mehrerer DS60-Einschübe an das DD9500-System
42 EMC Data Domain DD9500 System Installationsanleitung
1. Verbinden Sie die Einschübe mit entsprechenden Kabeln untereinander in einer
Schleife sowie mit dem Controller, wie im Diagramm dargestellt.
a.
Kabel vom ERWEITERUNGSPORT
HOSTPORT von Controller B des nächsthöheren Einschubs
b. Kabel vom HOSTPORT
ERWEITERUNGSPORT
2. Im Diagramm sind die Portverbindungen veranschaulicht.

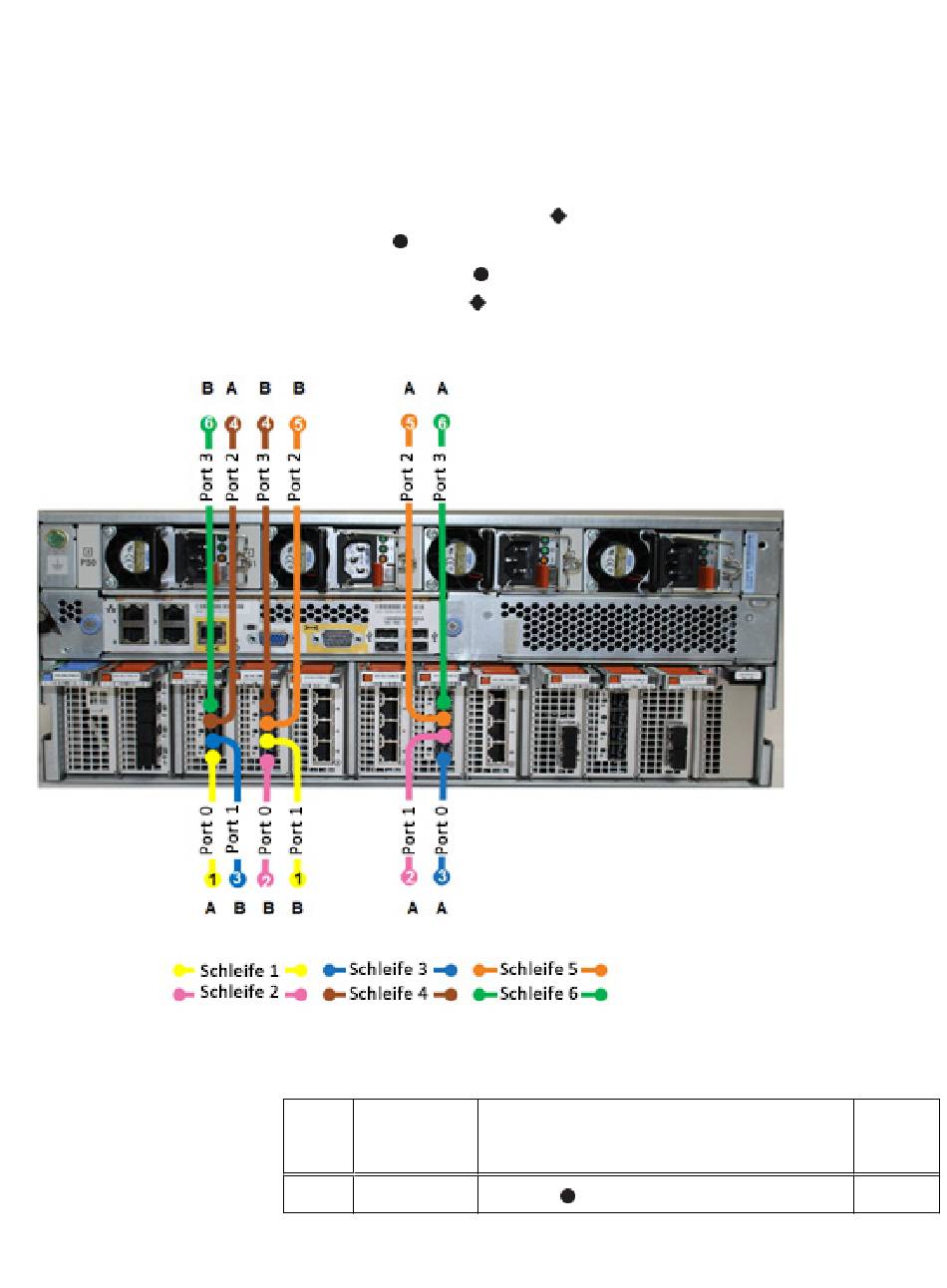

Abbildung 39 Verkabelung eines DD9500-Systems
3. Befolgen Sie die Anweisungen zur Verkabelung in der Tabelle.
Tabelle 10 Anweisungen zur Verkabelung
Strang I/O – Port
(Schleif
e)
1 I/O 3 – Port 1
von Controller B des unteren Einschubs zum
von Controller A des unteren Einschubs zum
von Controller A des nächsthöheren Einschubs
Einschubport
HOSTPORT von Controller B von Einschub V1.1
Länge*
2 m
