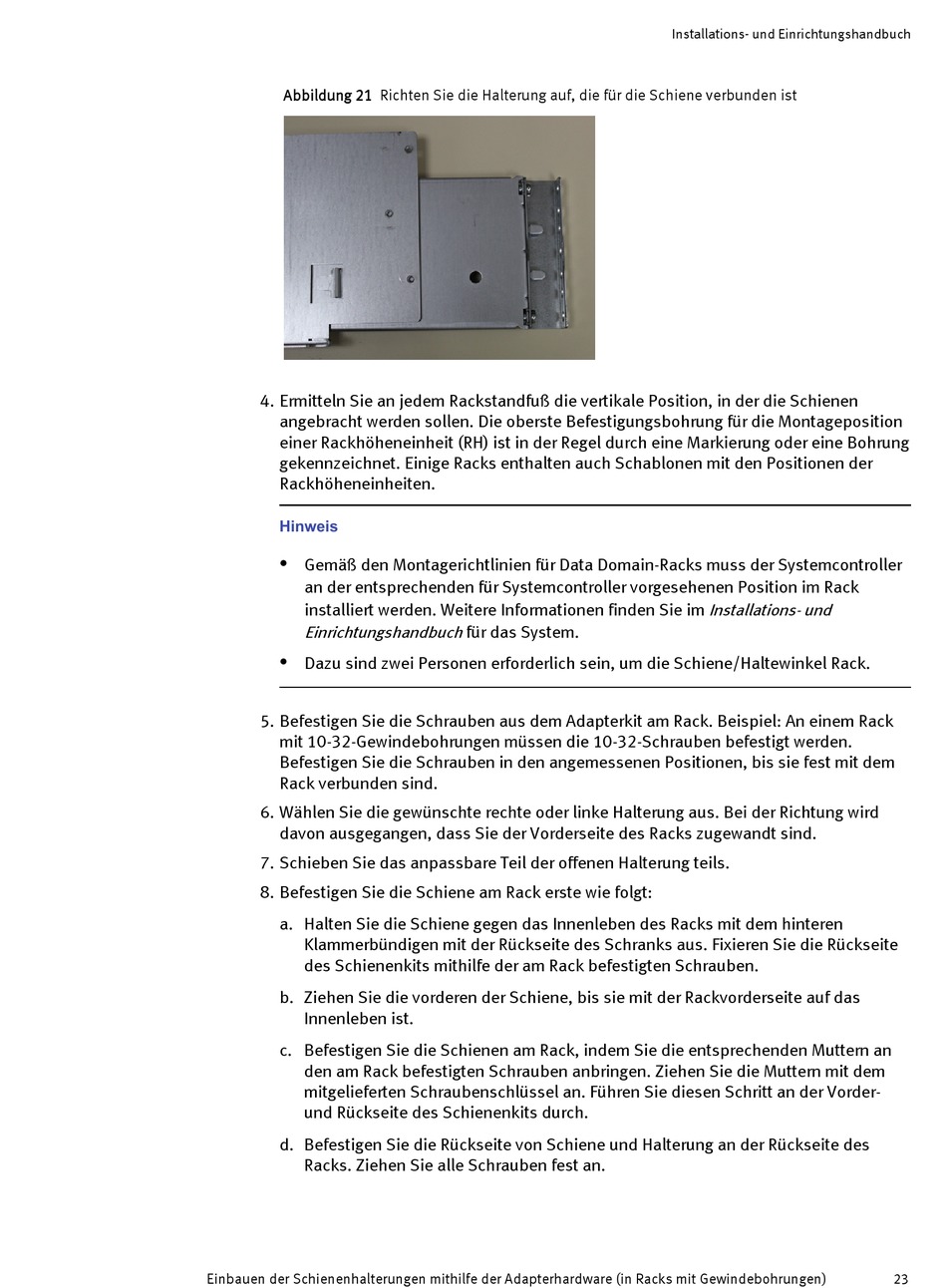

Abbildung 21 Richten Sie die Halterung auf, die für die Schiene verbunden ist
4. Ermitteln Sie an jedem Rackstandfuß die vertikale Position, in der die Schienen
angebracht werden sollen. Die oberste Befestigungsbohrung für die Montageposition
einer Rackhöheneinheit (RH) ist in der Regel durch eine Markierung oder eine Bohrung
gekennzeichnet. Einige Racks enthalten auch Schablonen mit den Positionen der
Rackhöheneinheiten.
Hinweis
Gemäß den Montagerichtlinien für Data Domain-Racks muss der Systemcontroller
l
an der entsprechenden für Systemcontroller vorgesehenen Position im Rack
installiert werden. Weitere Informationen finden Sie im Installations- und
Einrichtungshandbuch für das System.
Dazu sind zwei Personen erforderlich sein, um die Schiene/Haltewinkel Rack.
l
5. Befestigen Sie die Schrauben aus dem Adapterkit am Rack. Beispiel: An einem Rack
mit 10-32-Gewindebohrungen müssen die 10-32-Schrauben befestigt werden.
Befestigen Sie die Schrauben in den angemessenen Positionen, bis sie fest mit dem
Rack verbunden sind.
6. Wählen Sie die gewünschte rechte oder linke Halterung aus. Bei der Richtung wird
davon ausgegangen, dass Sie der Vorderseite des Racks zugewandt sind.
7. Schieben Sie das anpassbare Teil der offenen Halterung teils.
8. Befestigen Sie die Schiene am Rack erste wie folgt:
a. Halten Sie die Schiene gegen das Innenleben des Racks mit dem hinteren
Klammerbündigen mit der Rückseite des Schranks aus. Fixieren Sie die Rückseite
des Schienenkits mithilfe der am Rack befestigten Schrauben.
b. Ziehen Sie die vorderen der Schiene, bis sie mit der Rackvorderseite auf das
Innenleben ist.
c. Befestigen Sie die Schienen am Rack, indem Sie die entsprechenden Muttern an
den am Rack befestigten Schrauben anbringen. Ziehen Sie die Muttern mit dem
mitgelieferten Schraubenschlüssel an. Führen Sie diesen Schritt an der Vorder-
und Rückseite des Schienenkits durch.
d. Befestigen Sie die Rückseite von Schiene und Halterung an der Rückseite des
Racks. Ziehen Sie alle Schrauben fest an.
Einbauen der Schienenhalterungen mithilfe der Adapterhardware (in Racks mit Gewindebohrungen)
