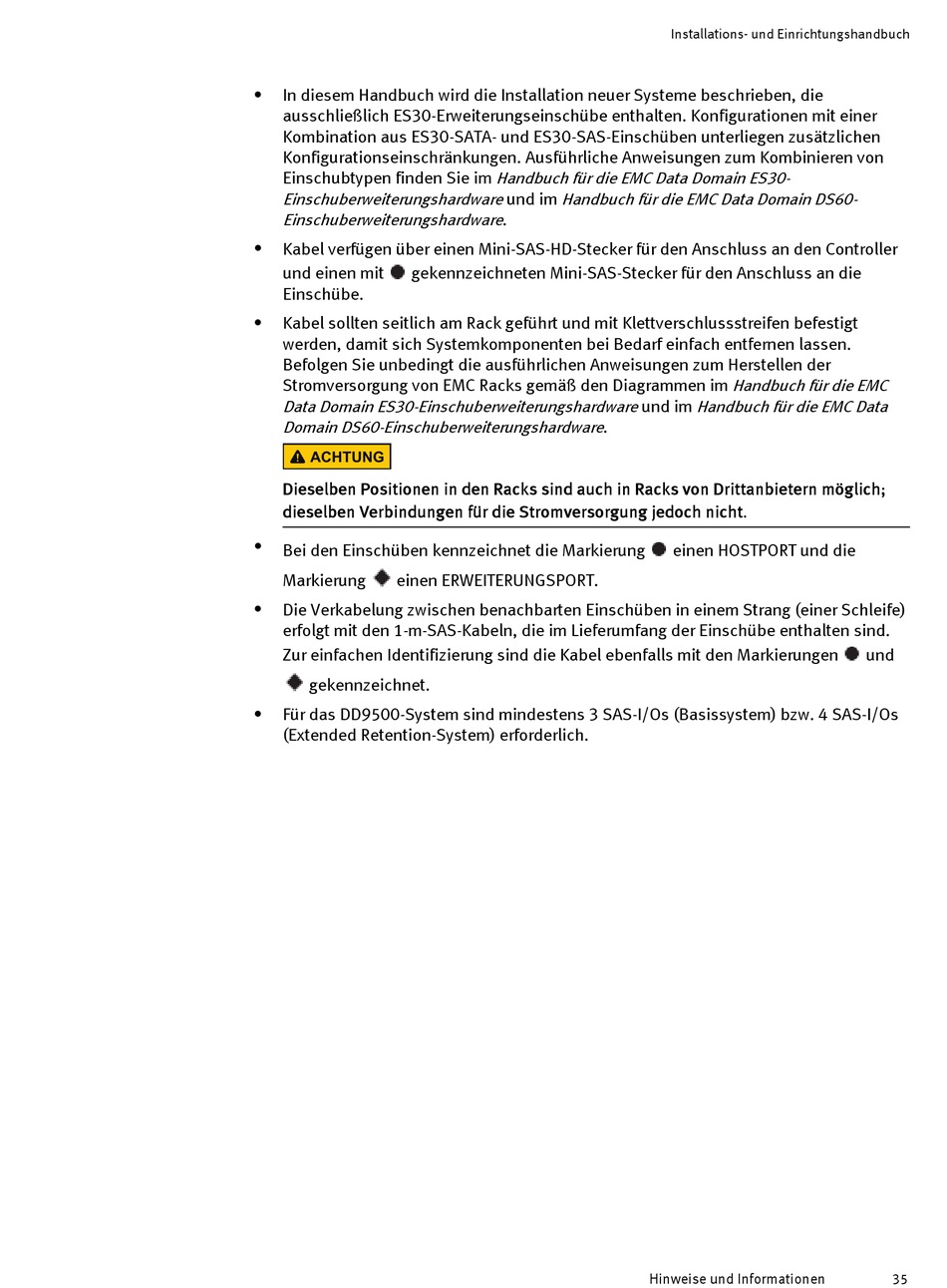

In diesem Handbuch wird die Installation neuer Systeme beschrieben, die
l
ausschließlich ES30-Erweiterungseinschübe enthalten. Konfigurationen mit einer
Kombination aus ES30-SATA- und ES30-SAS-Einschüben unterliegen zusätzlichen
Konfigurationseinschränkungen. Ausführliche Anweisungen zum Kombinieren von
Einschubtypen finden Sie im Handbuch für die EMC Data Domain ES30-
Einschuberweiterungshardware und im Handbuch für die EMC Data Domain DS60-
Einschuberweiterungshardware .
Kabel verfügen über einen Mini-SAS-HD-Stecker für den Anschluss an den Controller
l
und einen mit gekennzeichneten Mini-SAS-Stecker für den Anschluss an die
Einschübe.
Kabel sollten seitlich am Rack geführt und mit Klettverschlussstreifen befestigt
l
werden, damit sich Systemkomponenten bei Bedarf einfach entfernen lassen.
Befolgen Sie unbedingt die ausführlichen Anweisungen zum Herstellen der
Stromversorgung von EMC Racks gemäß den Diagrammen im Handbuch für die EMC
Data Domain ES30-Einschuberweiterungshardware und im Handbuch für die EMC Data
Domain DS60-Einschuberweiterungshardware .
ACHTUNG
Dieselben Positionen in den Racks sind auch in Racks von Drittanbietern möglich;
dieselben Verbindungen für die Stromversorgung jedoch nicht.
Bei den Einschüben kennzeichnet die Markierung
l
Markierung einen ERWEITERUNGSPORT.
Die Verkabelung zwischen benachbarten Einschüben in einem Strang (einer Schleife)
l
erfolgt mit den 1-m-SAS-Kabeln, die im Lieferumfang der Einschübe enthalten sind.
Zur einfachen Identifizierung sind die Kabel ebenfalls mit den Markierungen
gekennzeichnet.
Für das DD9500-System sind mindestens 3 SAS-I/Os (Basissystem) bzw. 4 SAS-I/Os
l
(Extended Retention-System) erforderlich.
