Installationsanleitung
Anschließen mehrerer DS60-Einschübe an das DD9500 -System mit Extended
Retention
46 EMC Data Domain DD9500 System Installationsanleitung
1. Verbinden Sie die Einschübe mit entsprechenden Kabeln untereinander in einer
Schleife sowie mit dem Controller, wie im Diagramm zur empfohlenen Verkabelung in
diesem Abschnitt dargestellt.
a.
Kabel vom ERWEITERUNGSPORT
HOSTPORT von Controller B des nächsthöheren Einschubs
b. Kabel vom HOSTPORT
ERWEITERUNGSPORT
2. Im Diagramm sind die Portverbindungen veranschaulicht.

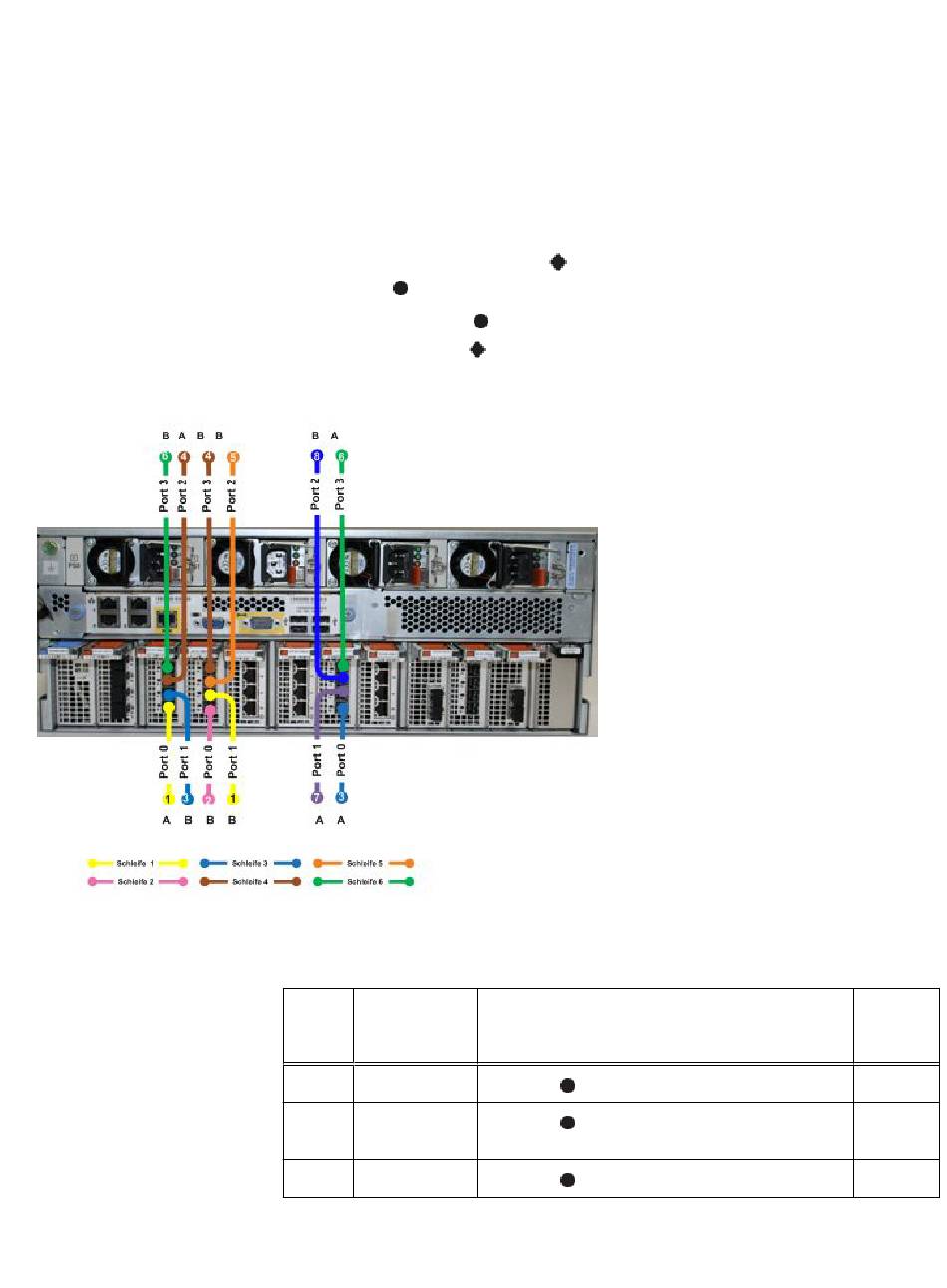

Abbildung 42 Verkabelung für ein DD9500-System mit Extended Retention
3. Befolgen Sie die Anweisungen zur Verkabelung in der Tabelle.
Tabelle 11 Anweisungen zur Verkabelung für ein DD9500-System mit Extended Retention
Strang I/O – Port
(Schleif
e)
1 I/O 3 – Port 1
1 I/O 2 – Port 0
2 I/O 3 – Port 0
von Controller B des unteren Einschubs zum
von Controller A des unteren Einschubs zum
von Controller A des nächsthöheren Einschubs
Einschubport
HOSTPORT von Controller B von Einschub V1.1
HOSTPORT von Controller A des Einschubs mit der
höchsten Nummer in V1
HOSTPORT von Controller B von Einschub V2.1
Länge
2 m
2 m/3 m
2 m
