Installationsanleitung
30 EMC Data Domain DD9500 System Installationsanleitung

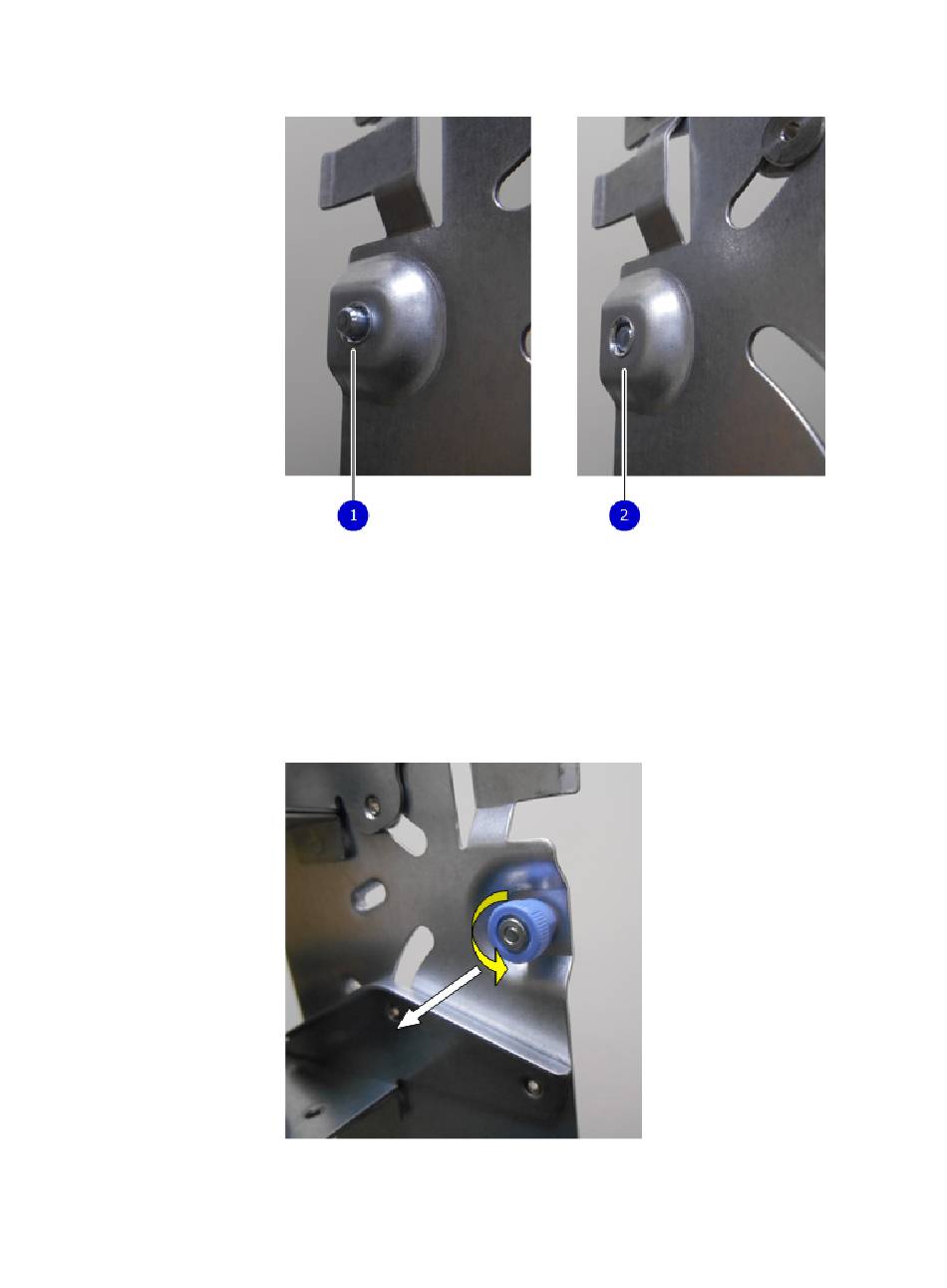

Abbildung 30 Position der blauen Räder
1. Rad nicht herausgezogen – vor Einbau der CMA
2. Rad herausgezogen – CMA bereit für Einbau
3. Ziehen Sie die beiden blauen Räder in Richtung des weißen Pfeils aus den CMA-
Halterungen heraus (siehe Abbildung) und drehen Sie sie in Richtung des gelben
Pfeils, sodass die Stifte seitlich aus den Halterungen herausragen und in die Schiene
eingesetzt werden können.
Abbildung 31 EMC Kabelmanagement-Komponentengruppe, Rückseite innen
4. Die roten Pfeile in der Abbildung kennzeichnen die Schlitze und das Loch zum
Anbringen der CMA in der EMC Schiene. Schieben Sie auf beiden Seiten die Laschen
der CMA in die Schlitze und setzen Sie die blauen Räder in die Löcher in der
Schienenhalterung.
