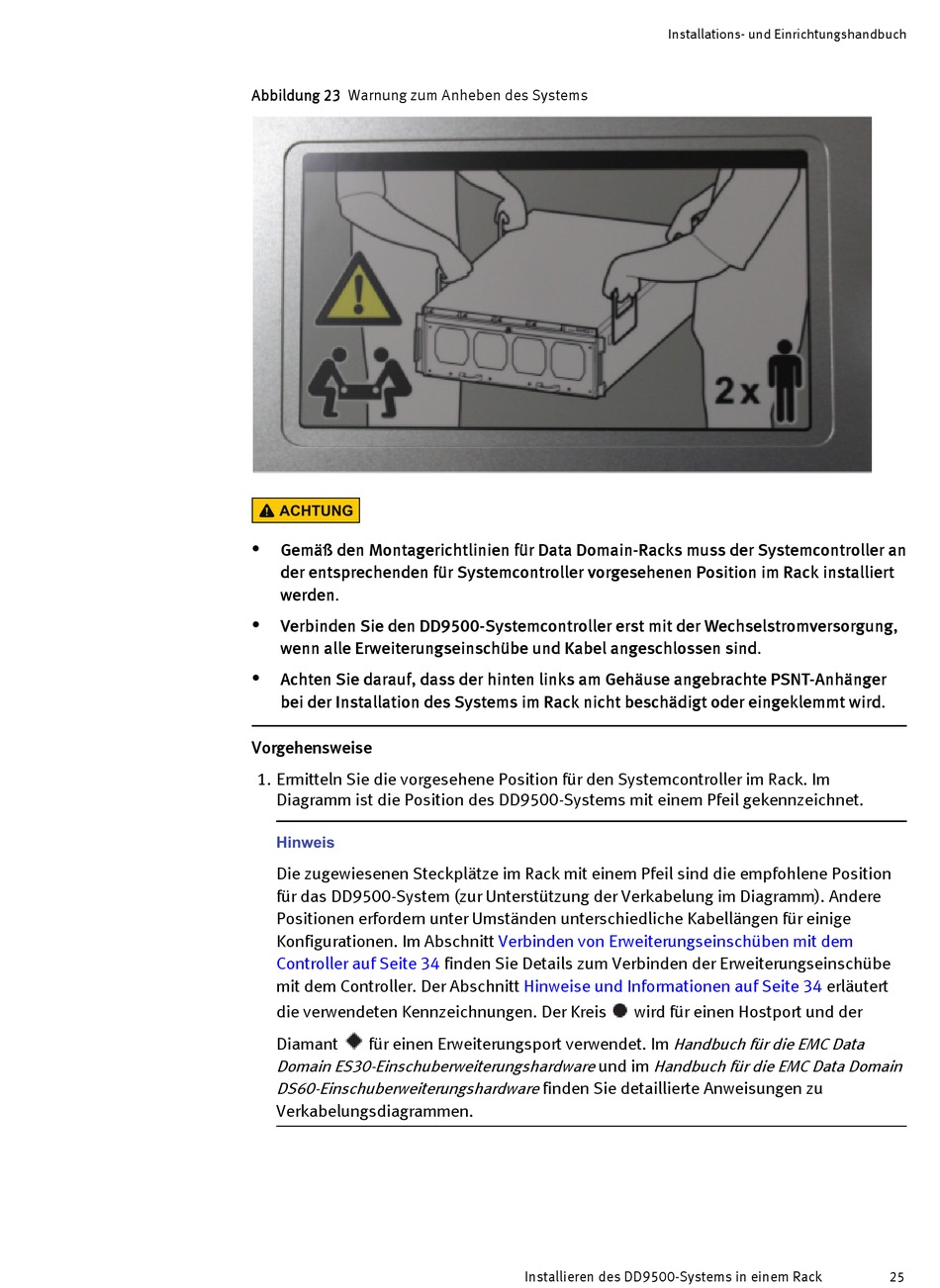

Abbildung 23 Warnung zum Anheben des Systems
ACHTUNG
Gemäß den Montagerichtlinien für Data Domain-Racks muss der Systemcontroller an
l
der entsprechenden für Systemcontroller vorgesehenen Position im Rack installiert
werden.
Verbinden Sie den DD9500-Systemcontroller erst mit der Wechselstromversorgung,
l
wenn alle Erweiterungseinschübe und Kabel angeschlossen sind.
Achten Sie darauf, dass der hinten links am Gehäuse angebrachte PSNT-Anhänger
l
bei der Installation des Systems im Rack nicht beschädigt oder eingeklemmt wird.
Vorgehensweise
1. Ermitteln Sie die vorgesehene Position für den Systemcontroller im Rack. Im
Diagramm ist die Position des DD9500-Systems mit einem Pfeil gekennzeichnet.
Hinweis
Die zugewiesenen Steckplätze im Rack mit einem Pfeil sind die empfohlene Position
für das DD9500-System (zur Unterstützung der Verkabelung im Diagramm). Andere
Positionen erfordern unter Umständen unterschiedliche Kabellängen für einige
Konfigurationen. Im Abschnitt
Controller auf Seite 34
mit dem Controller. Der Abschnitt
die verwendeten Kennzeichnungen. Der Kreis
Diamant für einen Erweiterungsport verwendet. Im Handbuch für die EMC Data
Domain ES30-Einschuberweiterungshardware und im Handbuch für die EMC Data Domain
DS60-Einschuberweiterungshardware finden Sie detaillierte Anweisungen zu
Verkabelungsdiagrammen.
Verbinden von Erweiterungseinschüben mit dem
finden Sie Details zum Verbinden der Erweiterungseinschübe
Hinweise und Informationen auf Seite 34
Installieren des DD9500-Systems in einem Rack
Installations- und Einrichtungshandbuch
wird für einen Hostport und der
erläutert
