Dell EMC Data Domain DD9500 System Installations- Und Einrichtungshandbuch Seite 27

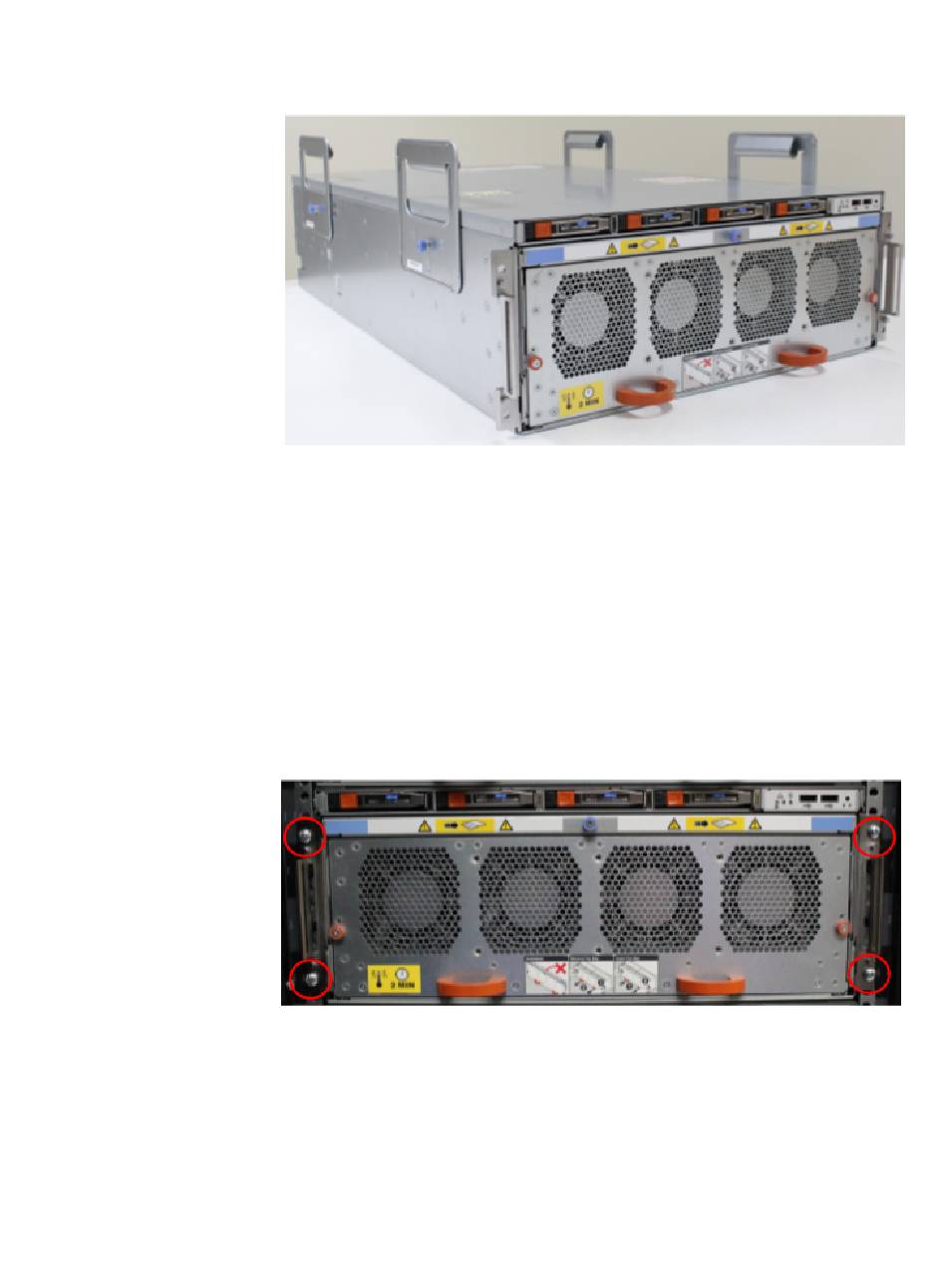

Abbildung 25 Vier am Gehäuse angebrachte Griffe
3. Richten Sie die Unterseite des Gehäuses auf jeder Seite an der Lippe jeder
installierten Rackhalterung aus.
4. Schieben Sie das Gehäuse vorsichtig in das Rack und entfernen Sie die hinteren
Griffe, während Sie das Gehäuse stützen. Schieben Sie das Gehäuse weiter ein und
entfernen Sie die vorderen Griffe. Schieben Sie das Gehäuse schließlich vollständig in
das Rack ein.
5. Die Rückseite des Gehäuses muss mit den Laschen an der Hinterseite des
Rackmontagesatzes einrasten.
6. Befestigen Sie das System mit den beiden Schrauben an der Vorderseite des Systems
vorn an den jeweils montierten Halterungen. Die Schrauben sind in der Abbildung rot
umkreist.
Abbildung 26 System in einem Rack
Installations- und Einrichtungshandbuch
Installieren des DD9500-Systems in einem Rack 27
