Installieren von Erweiterungseinschüben in den Racks
32 EMC Data Domain DD9500 System Installationsanleitung
Hinweis
Die CMA muss nicht entfernt werden, um die I/O-Module, das Managementmodul und
die Netzteile zu entfernen bzw. zu ersetzen. Korrigieren Sie dazu lediglich die Position
der CMA-Arme.

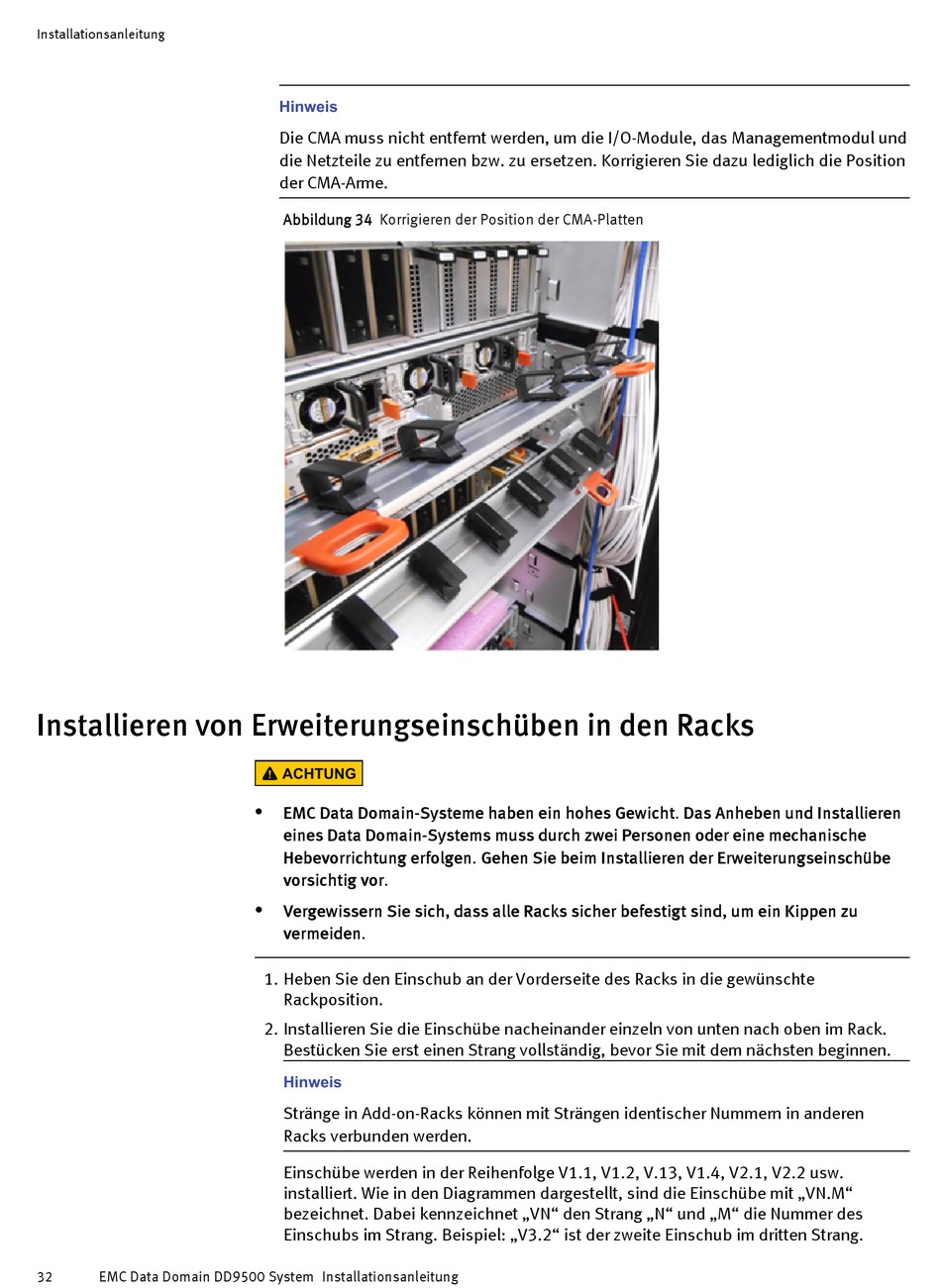

Abbildung 34 Korrigieren der Position der CMA-Platten
ACHTUNG
EMC Data Domain-Systeme haben ein hohes Gewicht. Das Anheben und Installieren
l
eines Data Domain-Systems muss durch zwei Personen oder eine mechanische
Hebevorrichtung erfolgen. Gehen Sie beim Installieren der Erweiterungseinschübe
vorsichtig vor.
Vergewissern Sie sich, dass alle Racks sicher befestigt sind, um ein Kippen zu
l
vermeiden.
1. Heben Sie den Einschub an der Vorderseite des Racks in die gewünschte
Rackposition.
2. Installieren Sie die Einschübe nacheinander einzeln von unten nach oben im Rack.
Bestücken Sie erst einen Strang vollständig, bevor Sie mit dem nächsten beginnen.
Hinweis
Stränge in Add-on-Racks können mit Strängen identischer Nummern in anderen
Racks verbunden werden.
Einschübe werden in der Reihenfolge V1.1, V1.2, V.13, V1.4, V2.1, V2.2 usw.
installiert. Wie in den Diagrammen dargestellt, sind die Einschübe mit „VN.M"
bezeichnet. Dabei kennzeichnet „VN" den Strang „N" und „M" die Nummer des
Einschubs im Strang. Beispiel: „V3.2" ist der zweite Einschub im dritten Strang.
