Installieren Sie die Frontblende.

50 EMC Data Domain DD9500 System Installationsanleitung
Für das DD9500-System gibt es zwei Blendentypen. Die Funktionsweise ist bei beiden
Blenden identisch; der Unterschied ist lediglich kosmetischer Natur.
Blende für werkseitig installierte Systeme: Wird für von EMC werkseitig aufgebaute
l
und gelieferte Racksysteme verwendet (siehe Abbildung).
Blende für am Einsatzort installierte Systeme: Wird bei Installation des DD9500-
l
Systems in einem Rack am Kundenstandort verwendet (siehe Abbildung).
Vorgehensweise
1. Bringen Sie die Blende am DD9500-System an, indem Sie die beiden Griffe zur Mitte
der Blende hin eindrücken, bis die Verriegelungen an den Seiten des Gehäuses
einrasten. Die Verriegelungen an den Blenden sind in der Abbildung rot umkreist.
Vergewissern Sie sich, dass die Verriegelungen einrasten.

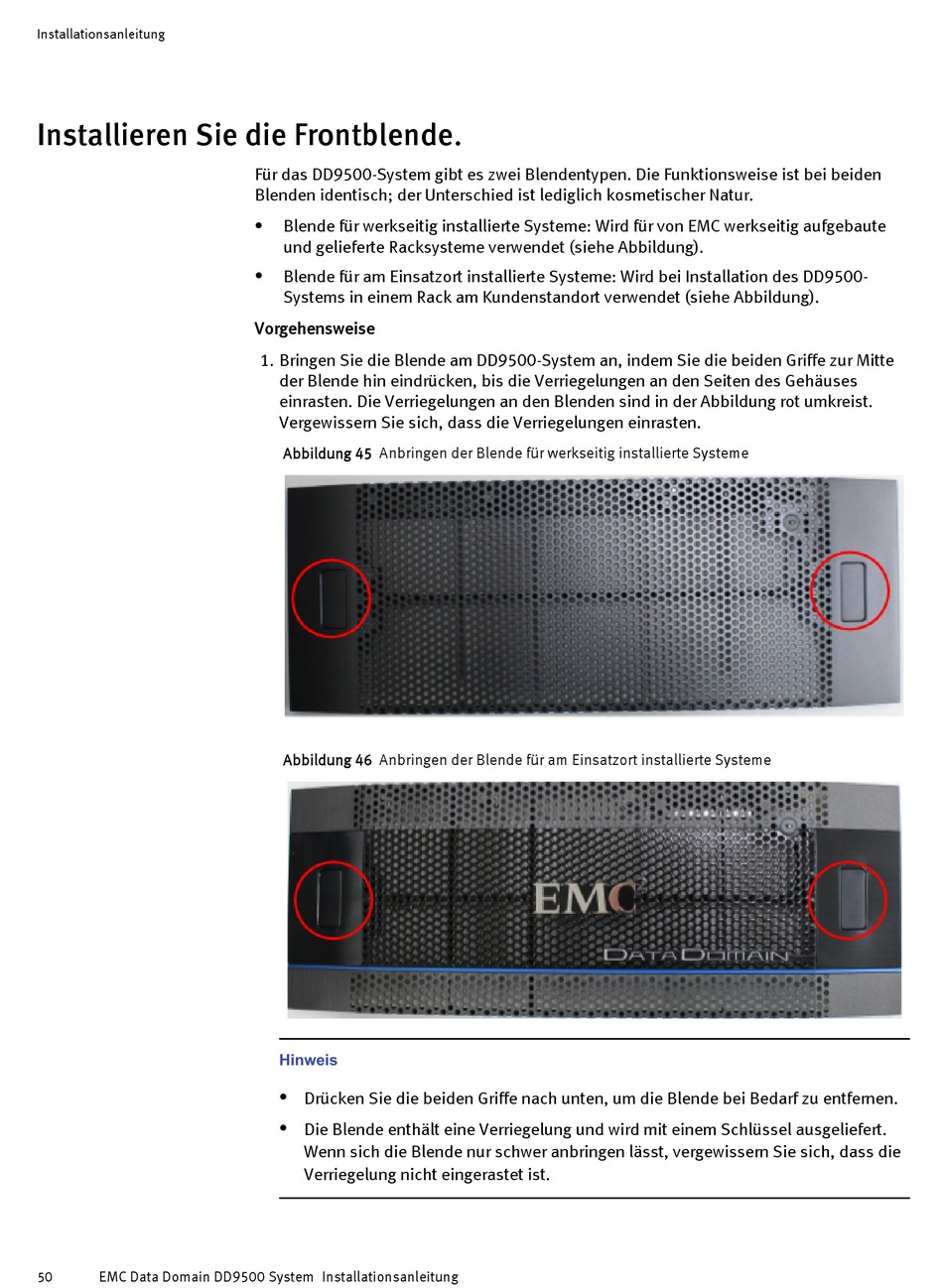

Abbildung 45 Anbringen der Blende für werkseitig installierte Systeme
Abbildung 46 Anbringen der Blende für am Einsatzort installierte Systeme
Hinweis
Drücken Sie die beiden Griffe nach unten, um die Blende bei Bedarf zu entfernen.
l
Die Blende enthält eine Verriegelung und wird mit einem Schlüssel ausgeliefert.
l
Wenn sich die Blende nur schwer anbringen lässt, vergewissern Sie sich, dass die
Verriegelung nicht eingerastet ist.
