Steckplatzbelegungen der I/O-Module

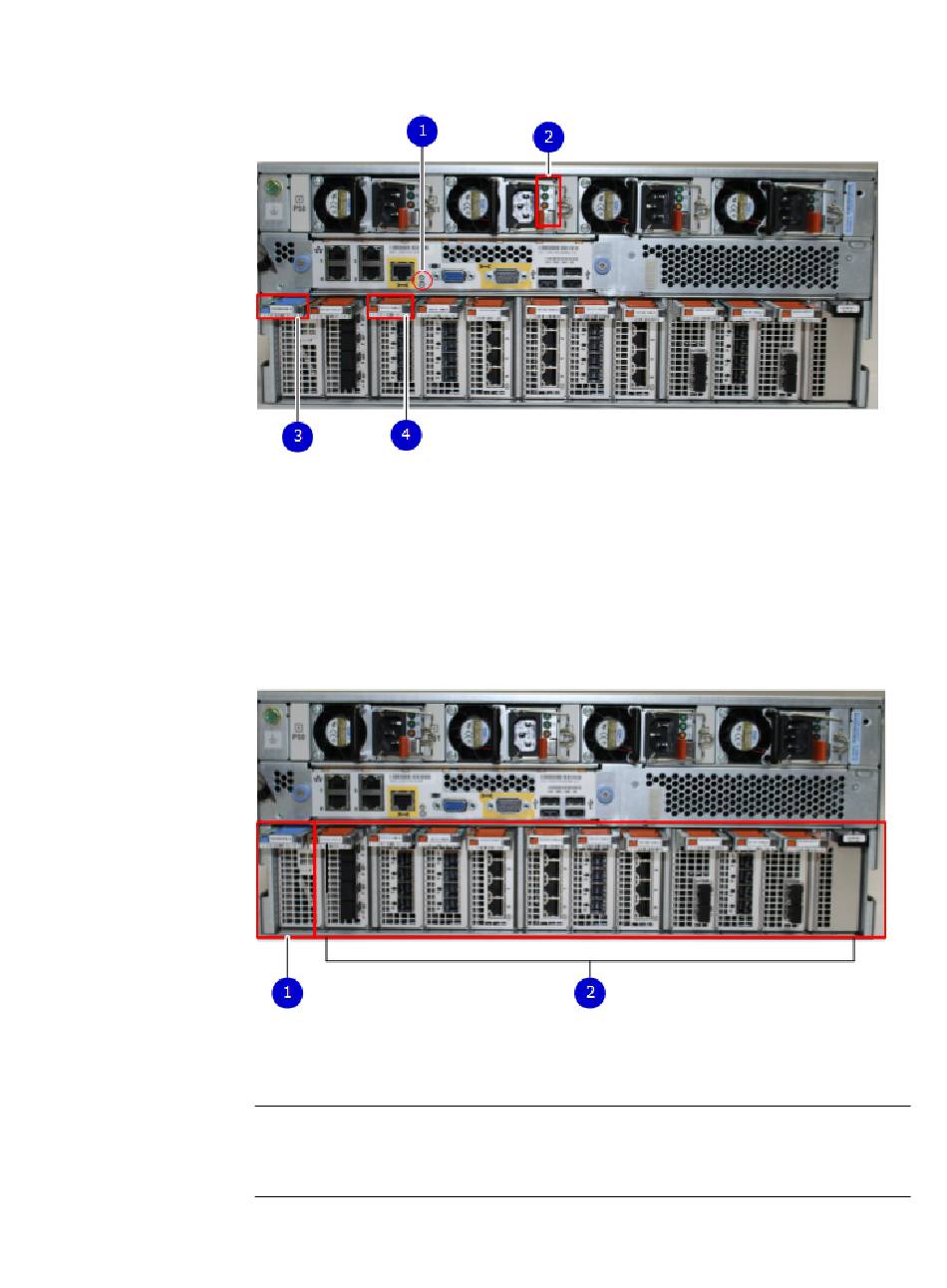

Abbildung 7 LEDs an der Rückseite
1. Managementmodul-LED
2. Netzteil-LED
3. NVRAM-LED (am Griff)
4. I/O-Modul-LED (am Griff)
Die folgende Abbildung zeigt die Position der NVRAM- und I/O-Module.
Abbildung 8 Position der NVRAM- und I/O-Module
1. NVRAM-Modul – Steckplatz 0
2. I/O-Module – Steckplätze 1 bis 11 (siehe Tabelle mit Steckplatzbelegungen der
I/O-Module)
Hinweis
Die Steckplätze 2, 3 und 6 (drei I/O-Steckplätze) werden bei Systemen ohne Extended
Retention für SAS-I/O-Module verwendet.
