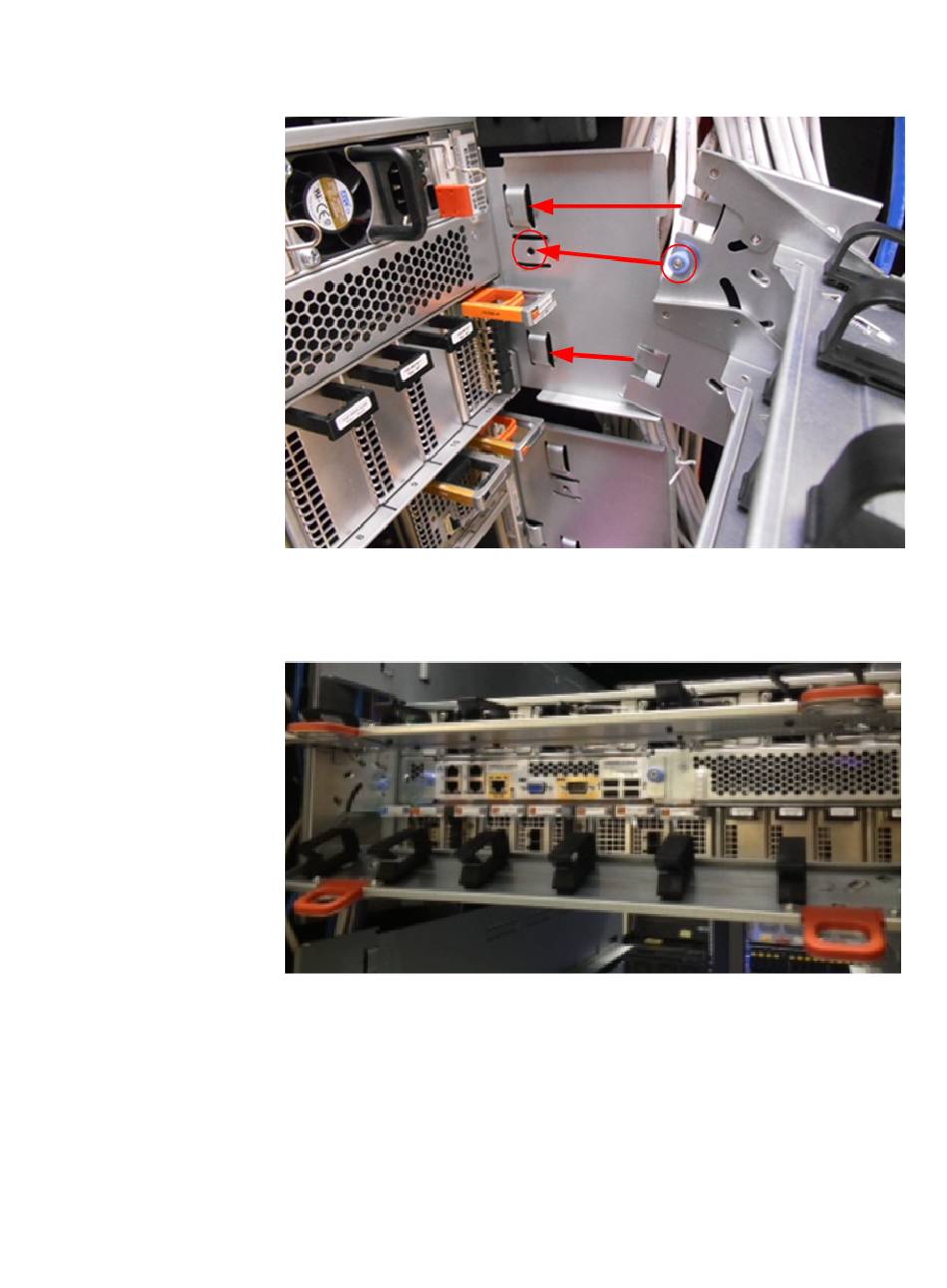

Abbildung 32 Rückseite der Rackmontageschiene
5. Setzen Sie die Kabelmanagement-Komponentengruppe an der Rückseite in die
Rackmontageschienen ein. Siehe Foto.
Abbildung 33 Einbau der CMA im Rack
6. Wenn die Kabelmanagement-Komponentengruppe sicher in den
Rackmontageschienen befestigt ist, drehen Sie die beiden blauen Räder im bzw.
gegen den Uhrzeigersinn, um die Kabelmanagement-Komponentengruppe in den
Rackmontageschienen zu verriegeln.
7. Um die Position der CMA nach oben oder unten zu korrigieren, ziehen Sie die
orangefarbenen Verriegelungen am Arm gleichzeitig nach oben oder unten, um die
Netzkabel zu erreichen.
Einbauen der EMC CMA (Kabelmanagement-Komponentengruppe)
