Einbauen der Schienenhalterungen in Data Domain- und EMC Racks (mit
quadratischen oder Rundbohrungen)

Einbauen der Schienenhalterungen in Data Domain- und EMC Racks (mit quadratischen oder Rundbohrungen)

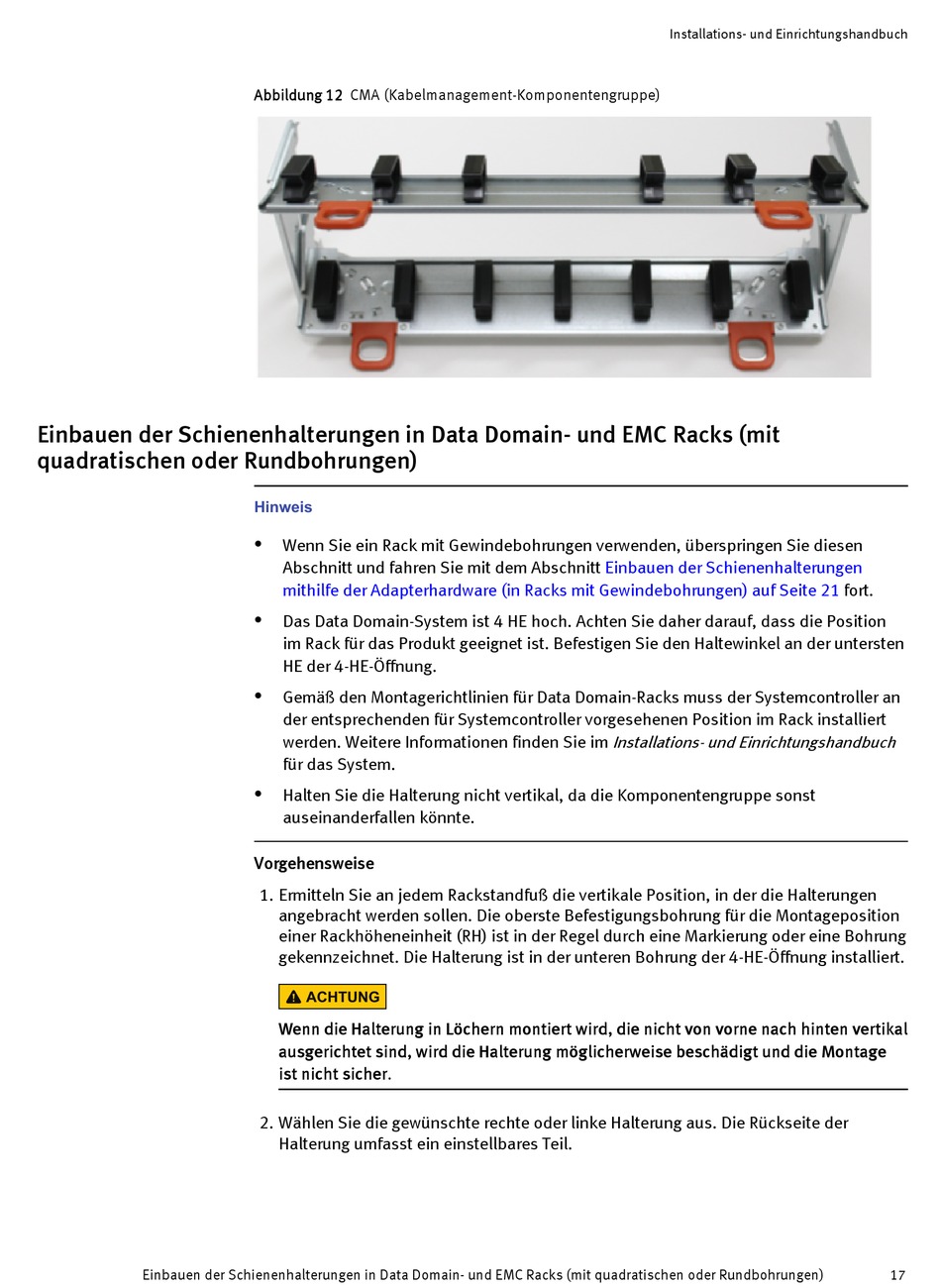

Abbildung 12 CMA (Kabelmanagement-Komponentengruppe)
Hinweis
Wenn Sie ein Rack mit Gewindebohrungen verwenden, überspringen Sie diesen
l
Abschnitt und fahren Sie mit dem Abschnitt
mithilfe der Adapterhardware (in Racks mit Gewindebohrungen) auf Seite 21
Das Data Domain-System ist 4 HE hoch. Achten Sie daher darauf, dass die Position
l
im Rack für das Produkt geeignet ist. Befestigen Sie den Haltewinkel an der untersten
HE der 4-HE-Öffnung.
Gemäß den Montagerichtlinien für Data Domain-Racks muss der Systemcontroller an
l
der entsprechenden für Systemcontroller vorgesehenen Position im Rack installiert
werden. Weitere Informationen finden Sie im Installations- und Einrichtungshandbuch
für das System.
Halten Sie die Halterung nicht vertikal, da die Komponentengruppe sonst
l
auseinanderfallen könnte.
Vorgehensweise
1. Ermitteln Sie an jedem Rackstandfuß die vertikale Position, in der die Halterungen
angebracht werden sollen. Die oberste Befestigungsbohrung für die Montageposition
einer Rackhöheneinheit (RH) ist in der Regel durch eine Markierung oder eine Bohrung
gekennzeichnet. Die Halterung ist in der unteren Bohrung der 4-HE-Öffnung installiert.
ACHTUNG
Wenn die Halterung in Löchern montiert wird, die nicht von vorne nach hinten vertikal
ausgerichtet sind, wird die Halterung möglicherweise beschädigt und die Montage
ist nicht sicher.
2. Wählen Sie die gewünschte rechte oder linke Halterung aus. Die Rückseite der
Halterung umfasst ein einstellbares Teil.
Installations- und Einrichtungshandbuch
Einbauen der Schienenhalterungen
fort.
