Installation

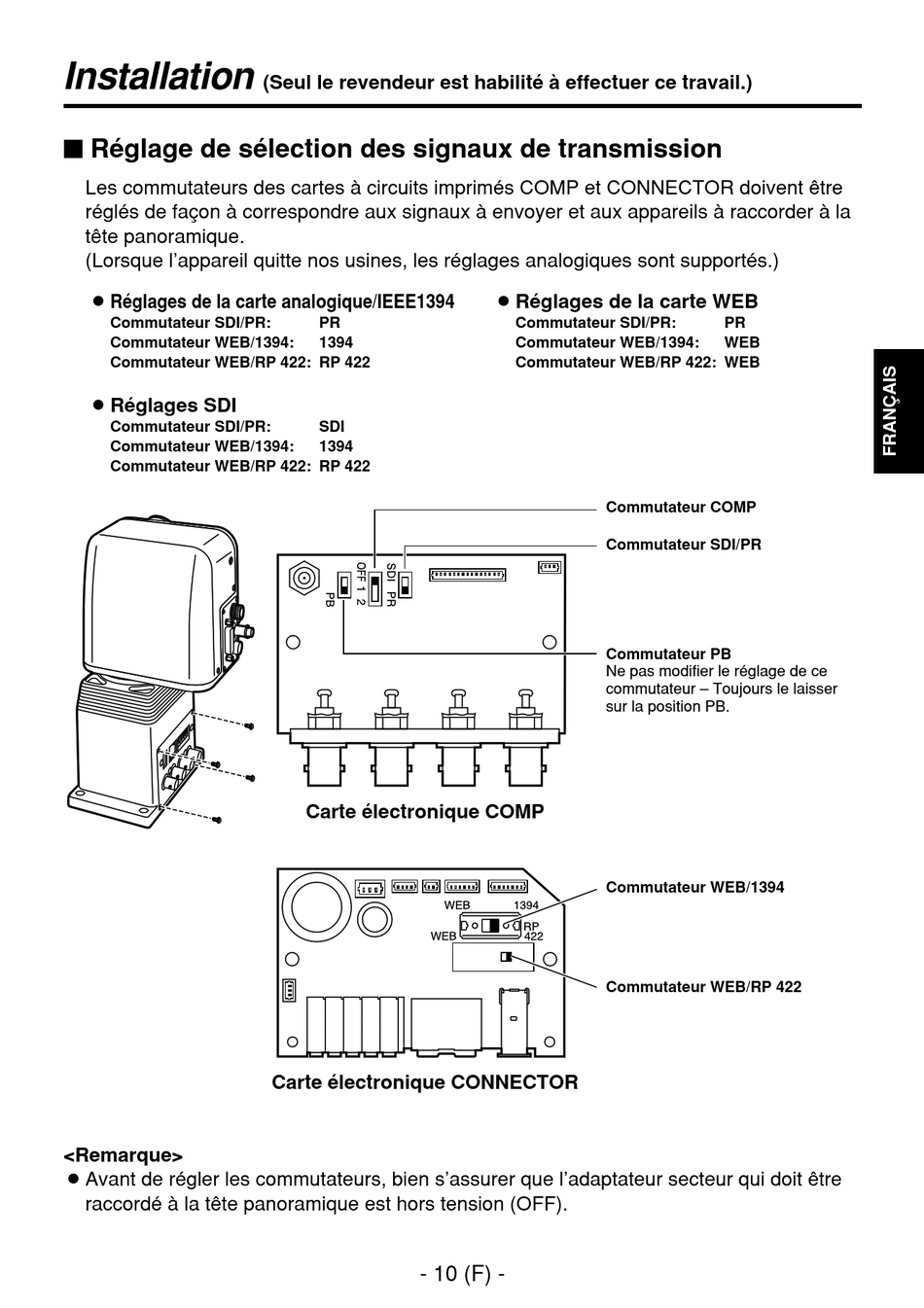

$ Réglage de sélection des signaux de transmission
Les commutateurs des cartes à circuits imprimés COMP et CONNECTOR doivent être
réglés de façon à correspondre aux signaux à envoyer et aux appareils à raccorder à la
tête panoramique.
(Lorsque l'appareil quitte nos usines, les réglages analogiques sont supportés.)
O Réglages de la carte analogique/IEEE1394
Commutateur SDI/PR:
Commutateur WEB/1394:
Commutateur WEB/RP 422: RP 422
O Réglages SDI
Commutateur SDI/PR:
Commutateur WEB/1394:
Commutateur WEB/RP 422: RP 422
<Remarque>
OAvant de régler les commutateurs, bien s'assurer que l'adaptateur secteur qui doit être
raccordé à la tête panoramique est hors tension (OFF).
(Seul le revendeur est habilité à effectuer ce travail.)
PR
1394
SDI
1394
Carte électronique COMP
Carte électronique CONNECTOR
- 10 (F) -
O Réglages de la carte WEB
Commutateur SDI/PR:
Commutateur WEB/1394:
Commutateur WEB/RP 422: WEB
Commutateur COMP
Commutateur SDI/PR
Commutateur PB
Ne pas modifier le réglage de ce
commutateur – Toujours le laisser
sur la position PB.
Commutateur WEB/1394
Commutateur WEB/RP 422
PR
WEB
